今天跟大家分享下幾何公差控制框內的各符號的含義。

這個也是學習幾何公差的基礎 。

例圖,下圖是一個簡單的幾何公差 。

幾何公差例圖

詳述:我將用下圖來展示框內每一項的含義 。

1)引導箭頭,用來指示需要管控的特徵

2)幾何公差符號 ,用來表達所想要管控的類別,這裡可以是形狀公差也可以是位置公差 。

3)直徑符號,如果管控的公差帶為圓柱形或者圓形,需要附帶直徑符號。否則則不用。

4)幾何公差值,所需要管控的公差帶的大小。

5)最大實體符號,最大實體符號只適用於管控的特徵是槽或者孔,如果基準是一個面,則不會帶最大實體符號。

6)第一基準A

7)第二基準B

8)第三基準C

備註:如果基準後面加了最大實體符號,所表示的含義是允許基準偏移。

下面我們來看下一個例子

示例

如上圖 ,第一基準為面A。

第二基準B為第一個孔的軸心,且管控的是垂直度,公差帶為與理論軸心同軸直徑為0.5mm的圓柱體 ,無實體補償符號。

第三基準C是第二個孔軸,管控的是位置度,公差帶為與理論軸心同軸且直徑為0.5mm的圓柱體,帶最大實體補償符號(對於怎麼補償的可以參照我之前寫的文章) 。參照基準為A/B, 為什麼這裡可以帶最大實體符號,因為這裡所管控的特徵是孔 。

基本尺寸,也就是理論尺寸 , 兩個孔之前的距離為39.1 ,外面帶框 。

當然,上面的基準也可以不用軸心,也可以用三個平面作為基準 ,這個是變化的不唯一。

GD&T· 理論尺寸

理論尺寸是用來確定某個特徵在坐標系中的相對位置。如下圖, 第一個孔位中心線是B基準,第二個孔需要相對於基準B有一個位置度關係,那麼我們需要知道他們之間的理論尺寸。圖中的39.1 是理論尺寸。

理論尺寸的標註

理論尺寸的標註的作用是讓看圖這知道孔的絕對位置,從而可以用來後續的加工,測量等 。

另外只要是定義了位置公差的特徵,都需要標註此特徵相對於基準的理論尺寸。且尺寸外面需要帶框形符號。

GD&T· 基準的標註

基準的標註方法。

基準符號:

基準符號A

1)以面作為基準:

面基準的標住位置

2)以軸芯作為基準 :以軸作為基準基準符號是標註在 線性尺寸的上方 。如下圖 。

以軸作為基準

以軸心作為基準還可以有下面的標法

1-標註在圓上;

2- 以箭頭引出標註在圓上

3- 標註在幾何公差的下面

特別注意點 :

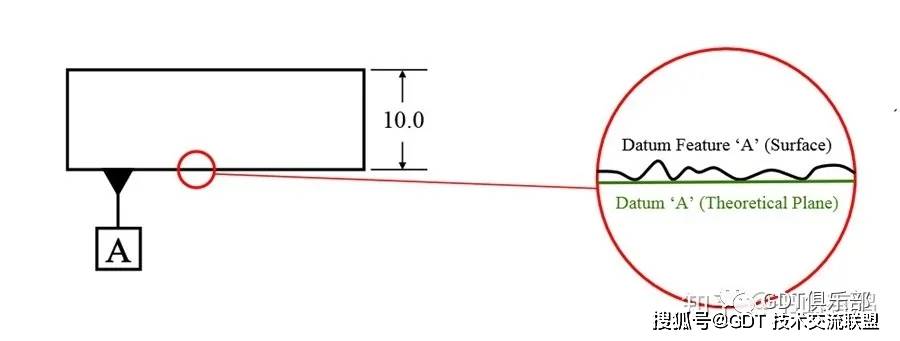

我們所標註的基準一般都要定義其形狀公差來保證基準的準確度,這樣量測出來的尺寸數據才會準確。如下圖 ,實際上的基準面都會存在存在一定的形狀偏差 。

真實的基準面需要定義公差來保證基準面的精確性
