包裝內部包含鍾控收音機，轉接頭和說明書。

鍾控收音機頂部一覽，在背面設有拉杆天線，頂部設有無線充電區域和功能按鍵。

鍾控收音機支持無線充電快充輸出。

按鍵依次為模式切換，音量-，音量+，亮度調節，休眠，上一曲，下一曲，播放和設置功能，右側設有麥克風開孔。

鍾控收音機側面螢幕特寫，接通電源顯示時鐘。

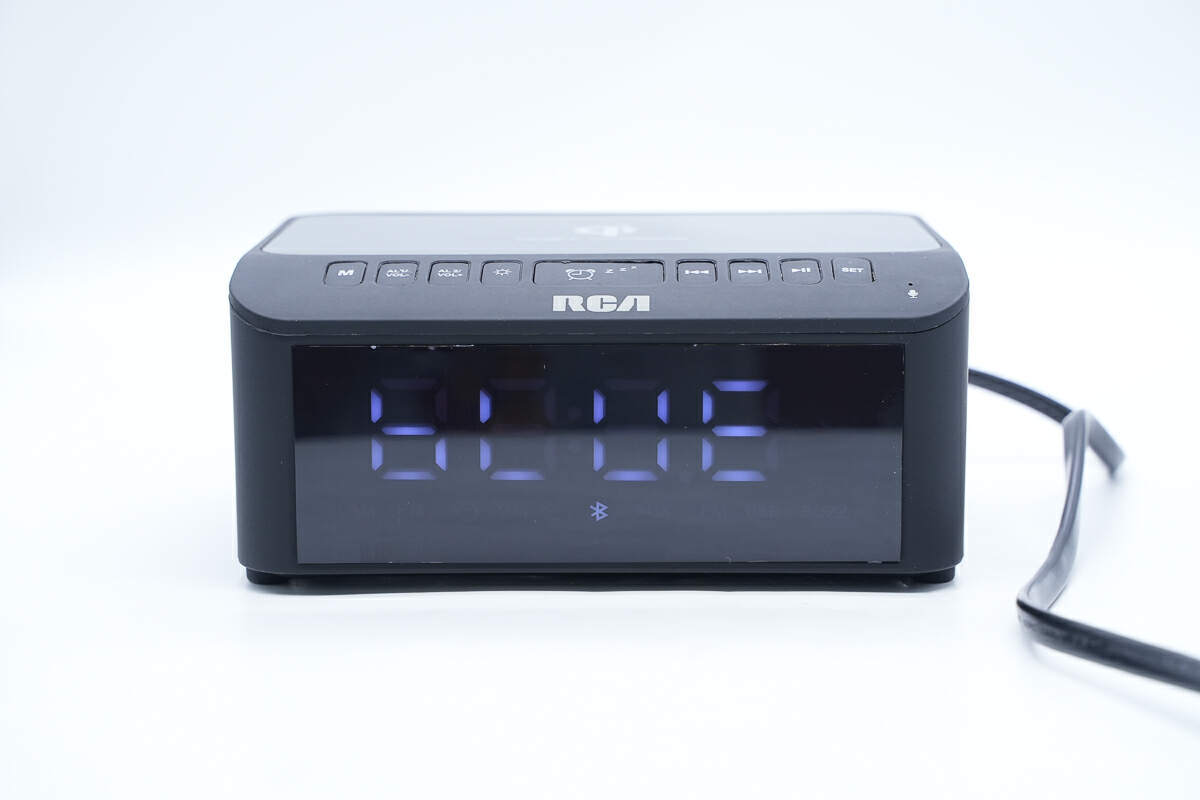

進入藍牙模式螢幕顯示BLUE，並在下方顯示對應的藍牙圖標。

FM收音機顯示頻率為87.5MHz，下方顯示FM圖標。

收音機側面設有揚聲器。

機身背面設有拉杆天線，靜音開關，USB接口和AUX輸入接口。

機身底部粘貼標籤和防滑腳墊。

使用遊標卡尺測得機身寬度約為159mm。

機身深度約為122.3mm。

機身高度約為69.7mm。

測得電源線長度約為134cm。

電源線為美標大小片極性兩插。

收音機包裝內附多用轉接插頭。

轉接插頭另一側一覽。

轉接插頭為美標兩插。

轉換頭將大小片兩插轉接成美標兩插插頭，適配國內插座使用。

收音機與成年男性手掌對比大小。

將iPhone 15 Pro手機放置在收音機上面，能夠正常無線充電。

測得機身重量約為544g。

RCA多功能鍾控收音機拆解

看完這款鍾控收音機的外觀展示，下面就進行拆解，一起看看內部的設計和用料。

首先擰下底部的固定螺絲，拆開上蓋。

蓋板內部設有按鍵小板和無線充電模塊。

按鍵小板通過插接件連接。

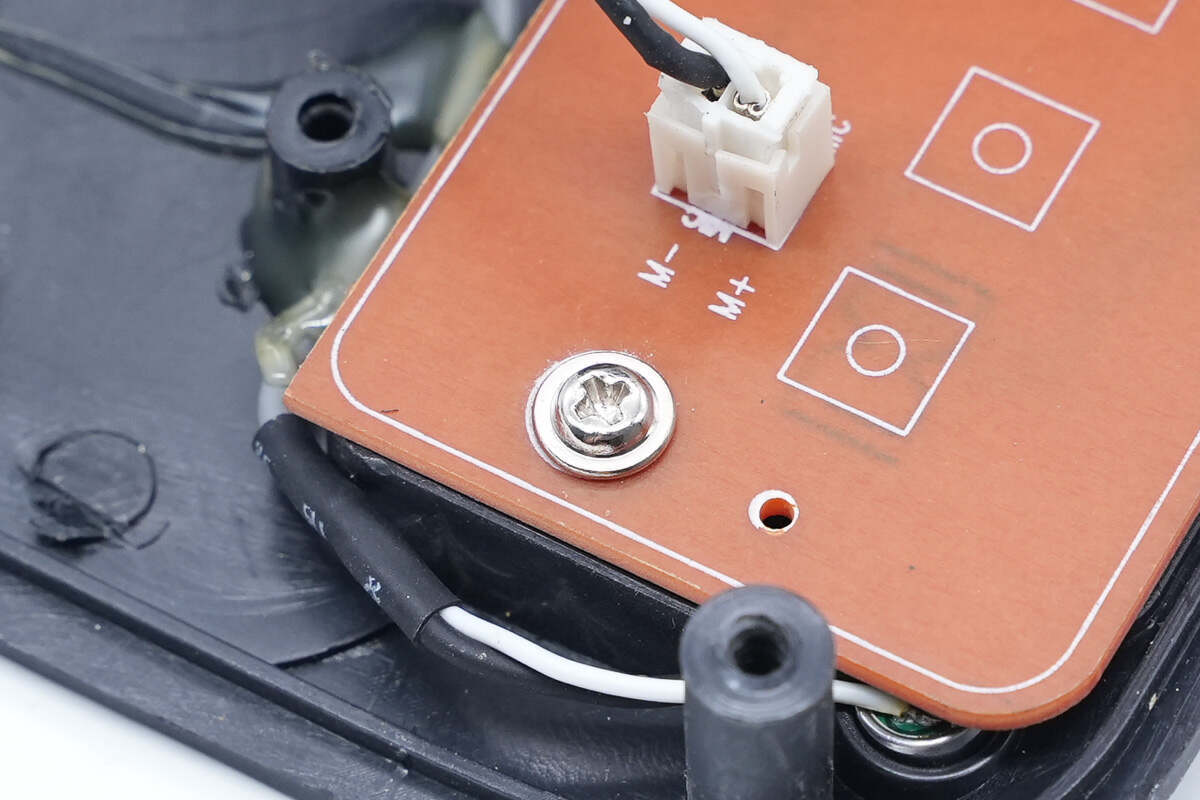

麥克風接線也採用插接件連接。

按鍵小板使用螺絲固定。

擰下固定螺絲，拆下按鍵小板。

連接麥克風的導線採用膠水固定。

駐極體麥克風特寫。

按鍵小板正面焊接10顆貼片按鍵。

貼片按鍵特寫。

按鍵小板背面焊接兩個連接器，分別連接主板和麥克風。

無線充電小板使用螺絲固定在蓋板內部。

在殼體內部設有音箱主板。

左側插接件用於為無線充電模塊供電，中間插接件連接到FM拉杆天線，右側插接件連接到按鈕小板。

電源小板輸出採用插接件連接。

左側插接件連接電源小板，右側插接件連接到揚聲器。

LED螢幕通過排線連接。

排線連接到機身側面LED螢幕。

蓋板內部無線充電模塊使用螺絲固定。

無線充電小板左側焊接NPO諧振電容和無線充電功率管，右上角焊接MCU和雙運放。

另一面焊接無線充電線圈。

無線充主控MCU來自ST意法半導體，型號STM8S003F3P6，是一顆高性價比的8位MCU，內置8KB FLASH和1KB RAM，採用TSSOP20封裝。

LM358雙運放來自TI德州儀器，用於信號解調。

無線充電開關管來自威兆半導體，型號VS4953AS，雙PMOS，耐壓-30V，導阻52mΩ，採用SOP8封裝。

另一顆MOS管來自微碩，型號WSP9926A，為雙NMOS，耐壓20V，導阻20mΩ，採用SOP-8封裝。

四顆並聯的NPO諧振電容特寫。

無線充電線圈通過焊接連接，焊點圓潤飽滿。

無線充電線圈通過膠帶紮緊。

正負極供電導線通過焊接連接。

在殼體內部為電源小板和音箱主板。

電源小板通過螺絲固定。

音箱主板也通過螺絲固定。

擰下固定螺絲，拆下電源小板，取出音箱主板和揚聲器。

揚聲器規格為4Ω3W，通過雙面膠和膠水粘貼固定。

揚聲器為泡沫邊。

測得揚聲器直徑約為51mm。

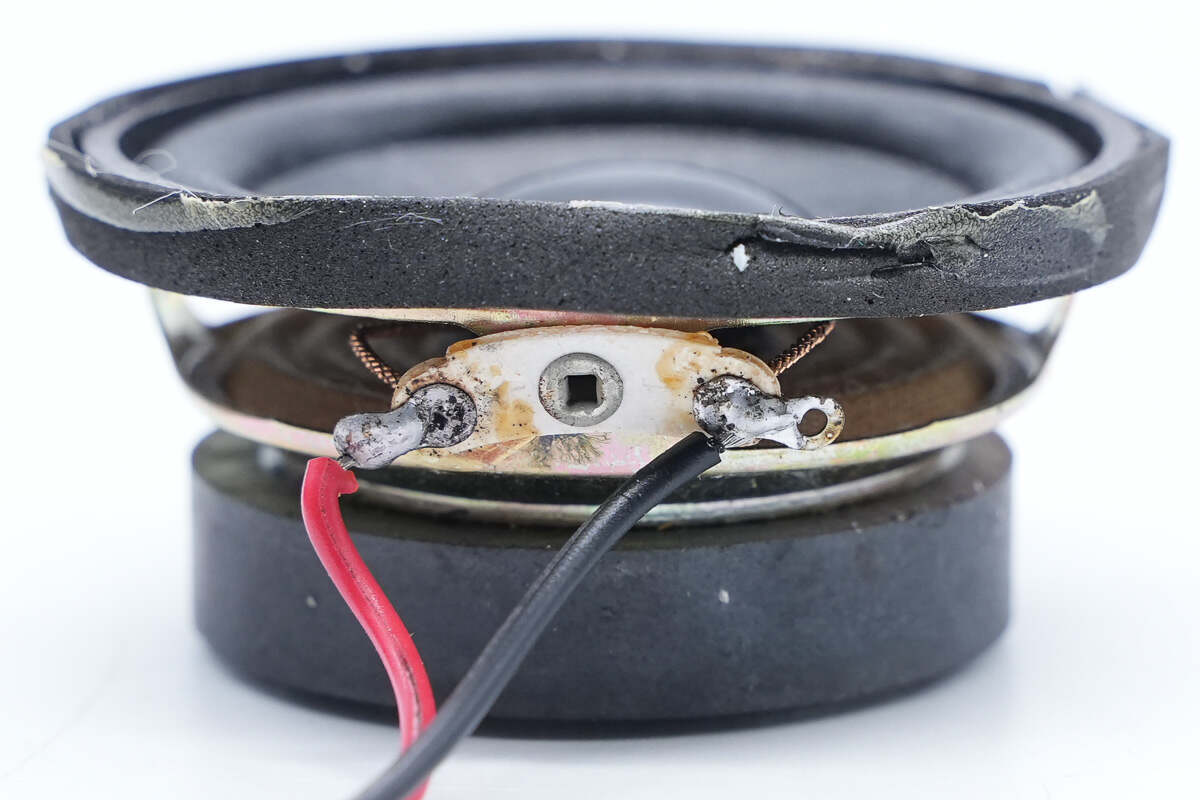

揚聲器導線通過焊接連接。

音箱主板正面一覽，左側設有3.5mm音頻輸入端子，依次焊接用於充電輸出的USB-A母座，用於連接U盤的USB-A母座，揚聲器開關。在中間位置設有主控晶片，下方為印刷藍牙天線，右側為揚聲器功放。

音箱主板背面沒有焊接元件，對應功放晶片背面大面積露銅加錫散熱。

音箱主控晶片來自中科藍訊，絲印CHDC1389A，用於藍牙連接，螢幕顯示和USB播放功能。

26.000MHz貼片晶振特寫。

32.768KHz時鐘晶振特寫。

印刷藍牙天線特寫。

音頻功放晶片絲印XA9711，內置升壓功能，將輸入升壓為功放供電，提升輸出功率。

4.7μH升壓電感特寫。

SS34肖特基二極體用於升壓整流。

輸出濾波電容規格為1000μF 16V。

連接揚聲器的插座特寫。

電源輸入插座特寫。

連接LED螢幕的排線接口特寫。

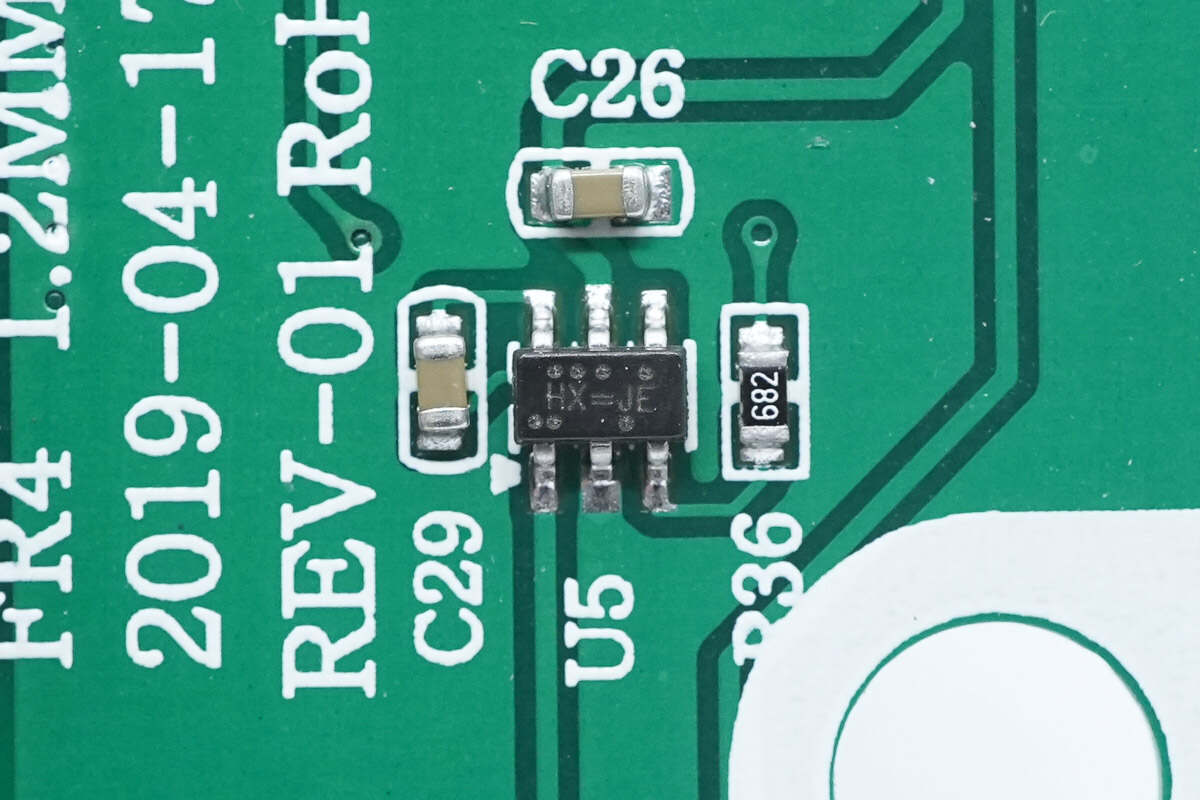

禾芯微HX4004電荷泵升壓晶片用於為LED螢幕供電。

3.5mm音頻輸入接口特寫。

USB-A接口採用過孔焊接。

用於控制揚聲器靜音的開關特寫。

交流輸入線焊接連接到電源小板背面。

交流輸入線打膠固定。

電源小板正面一覽，上方焊接電源輸入插座，下方焊接保險電阻。在插座左側焊接壓敏電阻，高壓濾波電容和共模電感。下方焊接變壓器。右側焊接整流二極體，濾波電容，濾波電感和連接器，底部焊接藍色Y電容。

小板背面焊接整流橋和初級主控晶片。

電源輸入插座特寫。

5.1Ω/1瓦保險電阻用於輸入過流保護。

VDR10D471K壓敏電阻用於吸收過壓浪涌。

ABS10整流橋用於輸入整流，規格為1A 1000V。

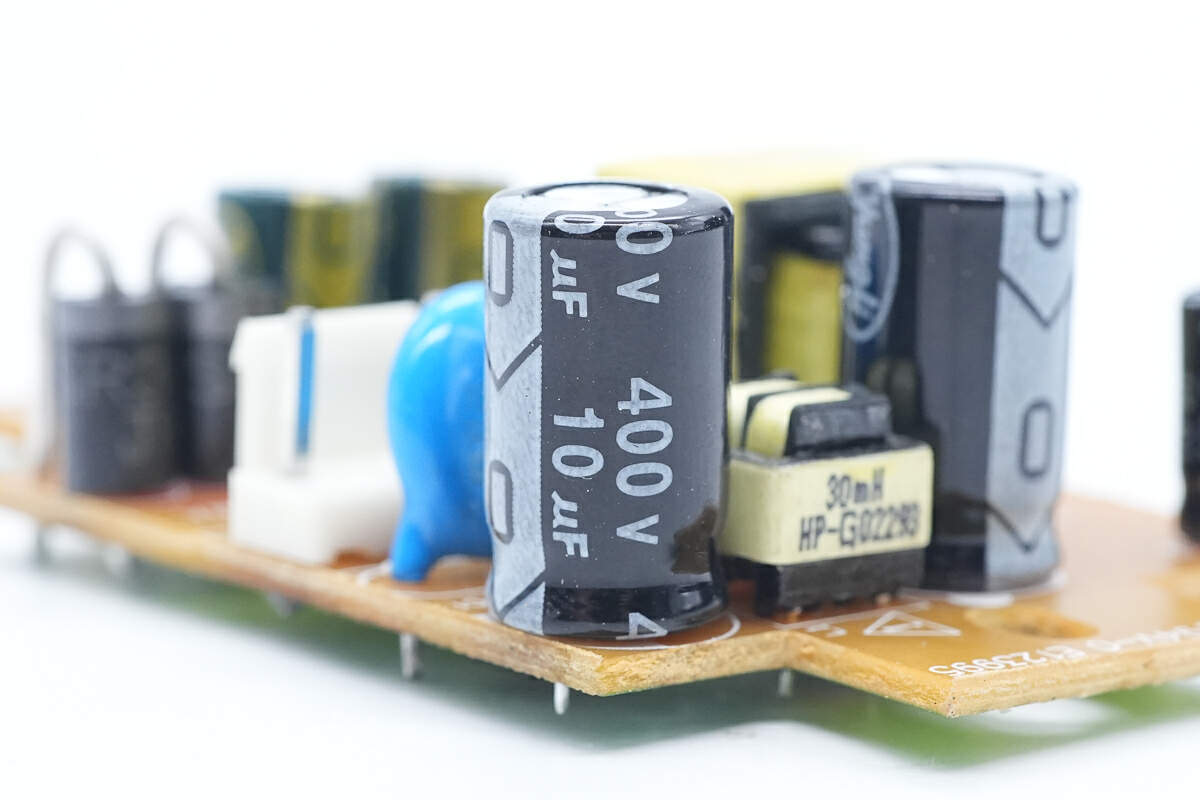

高壓濾波電容和共模電感特寫。

兩顆高壓濾波電容來自永全。

規格為400V10μF。

共模電感規格為30mH。

PCB放電間隙特寫。

初級主控晶片來自SiFirst賽威科技，型號SF6773V，晶片內部集成650V開關管，輸出功率為13W。晶片支持線損補償，具備逐周期電流限制，具備輸出過電壓保護，供電欠壓閉鎖，過電壓保護和鉗位功能，採用SOP7封裝。

為主控晶片供電的濾波電容來自永全。

規格為50V4.7μF。

變壓器磁芯採用膠帶嚴密纏繞絕緣。

藍色Y電容來自STE松田電子。

兩顆肖特基二極體並聯，型號SR360，規格為3A 60V，用於輸出整流。

兩顆輸出濾波電容來自永全。

規格為10V1000μF。

輸出濾波電感採用漆包線繞制。

電源輸出插座特寫。

最後拆卸收音機側面面板，面板通過雙面膠粘貼在殼體上。

PCBA模塊通過螺絲固定在殼體上。

拆解取下PCBA模塊，並撕下均光膜。

在PCBA模塊另一面設有遮光格柵。

PCBA模塊使用螺絲與遮光格柵固定。

擰下固定螺絲，拆下遮光格柵。

PCBA模塊正面對應欄位的位置焊接貼片LED。

背面焊接連接器插座，濾波電容和LED驅動晶片。

在對應欄位內部焊接貼片LED指示燈。

對應功能區域也設有指示燈。

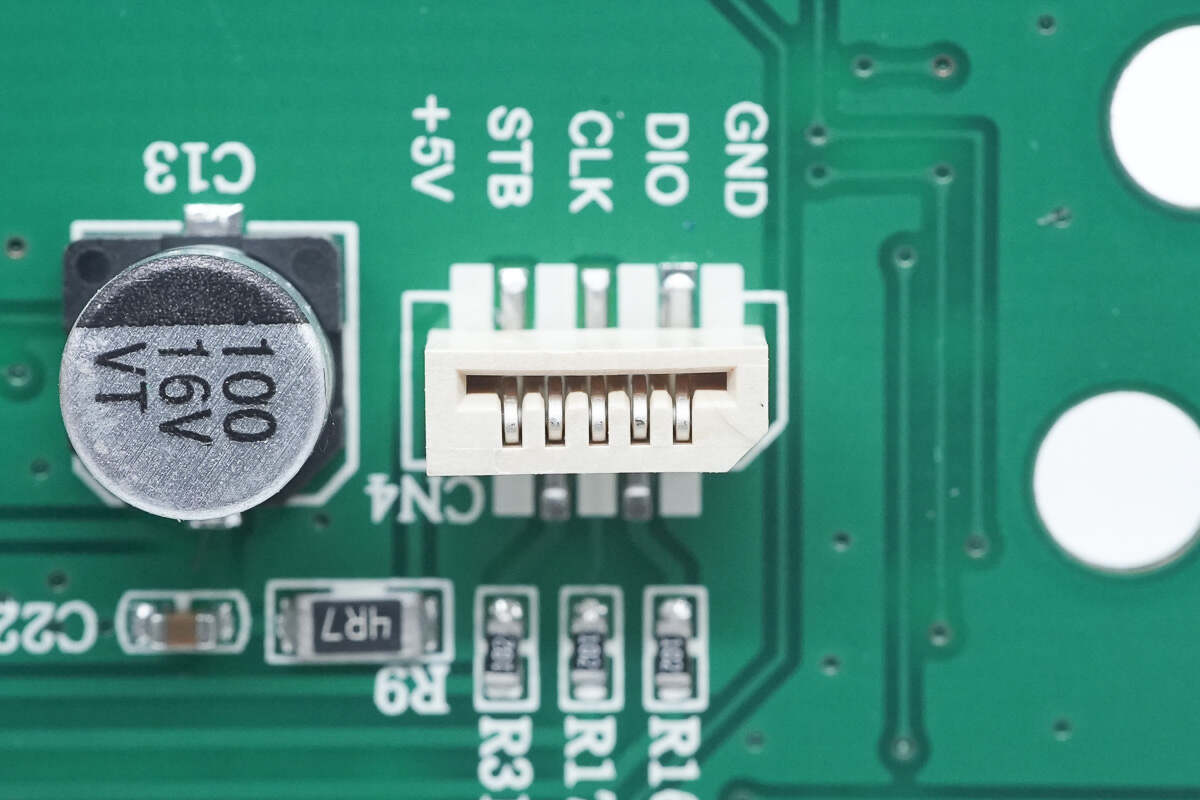

連接插座標註了引腳功能。

濾波電容規格為100μF16V。

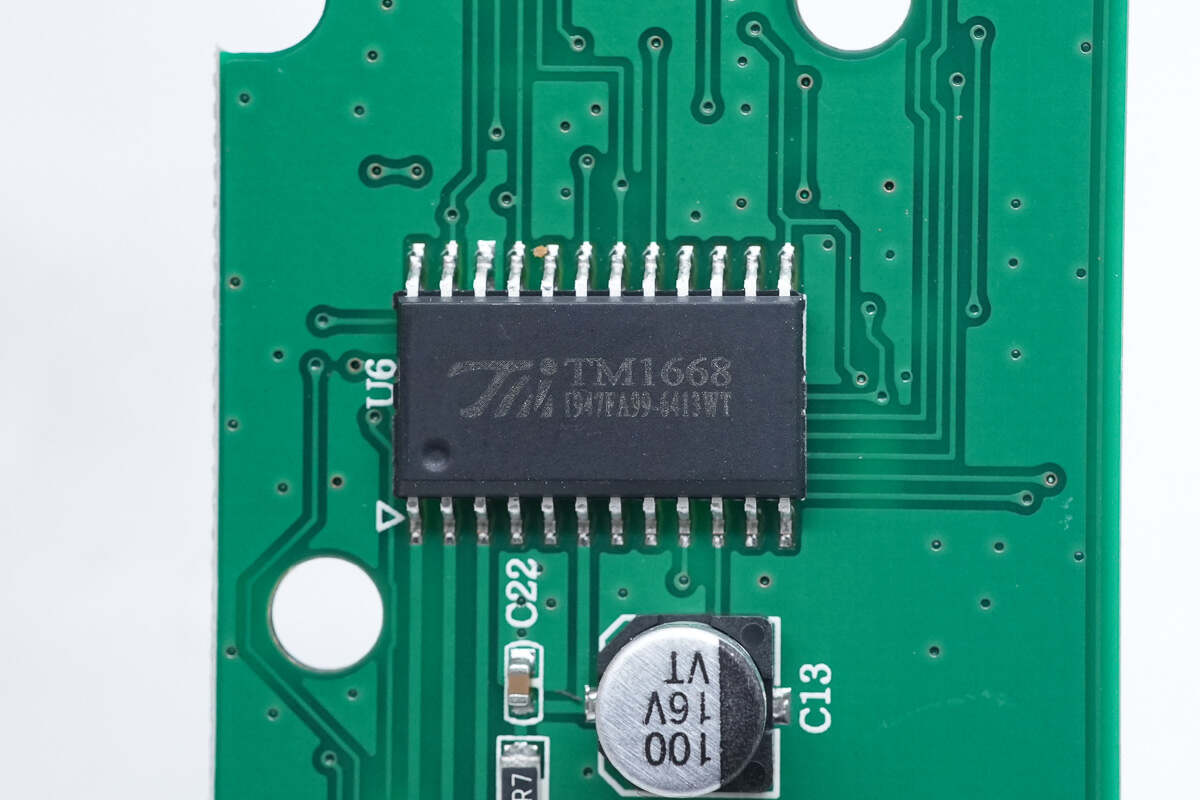

LED驅動晶片來自TM天微，型號TM1668，是一顆具備鍵盤掃描接口的LED控制晶片，支持10*7或13*4配置，具備良好的穩定性和抗干擾能力，採用SOP24封裝。

全部拆解一覽，來張全家福。

充電頭網拆解總結

RCA多功能鍾控收音機在傳統功能單一的鐘控收音機基礎上，增添了藍牙連接和無線充電功能，搭配手機使用更加便捷，將手機放在收音機上即可進行無線充電。同時這款收音機還具備USB接口，支持連接U盤播放內部音樂，支持有線為手機充電，功能齊全。

充電頭網通過拆解了解到，RCA鍾控收音機內部採用獨立的功能模塊組成，各個模塊通過導線和連接器連接，便於組裝。其中電源模塊採用賽威科技原邊反饋方案，主板採用中科藍訊主控晶片實現藍牙連接和時鐘走時等功能，無線充電模塊採用MCU方案。內部設計緊湊，做工紮實。
