包裝盒上參數特寫，下面到實物展示環節再介紹。

包裝內含公牛67W 2A2C六位延長線插座。

公牛67W六位延長線插座自帶電源線設計，機身為經典直板造型，頂部黑色面板磨砂抗指紋，側身與底部一體式外殼表面噴塗銀色金屬漆提升質感。

電源線採用三腳插頭，兩側平切方便插拔，規格為10A 250V~，通過了CCC認證。

電源線與機身連接處設有有膠套保護。

機身頂面配置有總控開關鍵、6位AC插孔和2A2C四個USB接口。

插座最大承載功率2500W，總控開關鍵按壓式設計，中心設有指示燈，通電狀態下亮白光，直觀明了。

AC插孔均內置安全門，防止異物單孔插入，保證用電安全。

2A2C四個USB接口均為經典藍色膠芯，接口旁印有相應標識，方便用戶使用。

機身底部印有產品參數信息。

產品參數特寫

技術參數：

額定電壓 250V~

最大電流 10A

最大功率 2500W

USB輸入：220V~50Hz 1.2A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A

USB-A1/A2：5V3A、9V3A、12V3A、20V3A

雙口輸出：

USB-C1+USB-C2：45W+20W

USB-C1+USB-A1/A2：45W+18W

USB-C2+USB-A1/A2：15W

USB-A1+USB-A2：15W

三口輸出：

USB-C1+(USB-C2+USB-A1/A2)：45W+15W

USB-C1+(USB-A1+USB-A2)：45W+15W

USB-C2+USB-A1+USB-A2：15W

四口輸出：

USB-C1+(USB-C2+USB-A1+USB-A2)：45W+15W

產品通過了CCC認證。

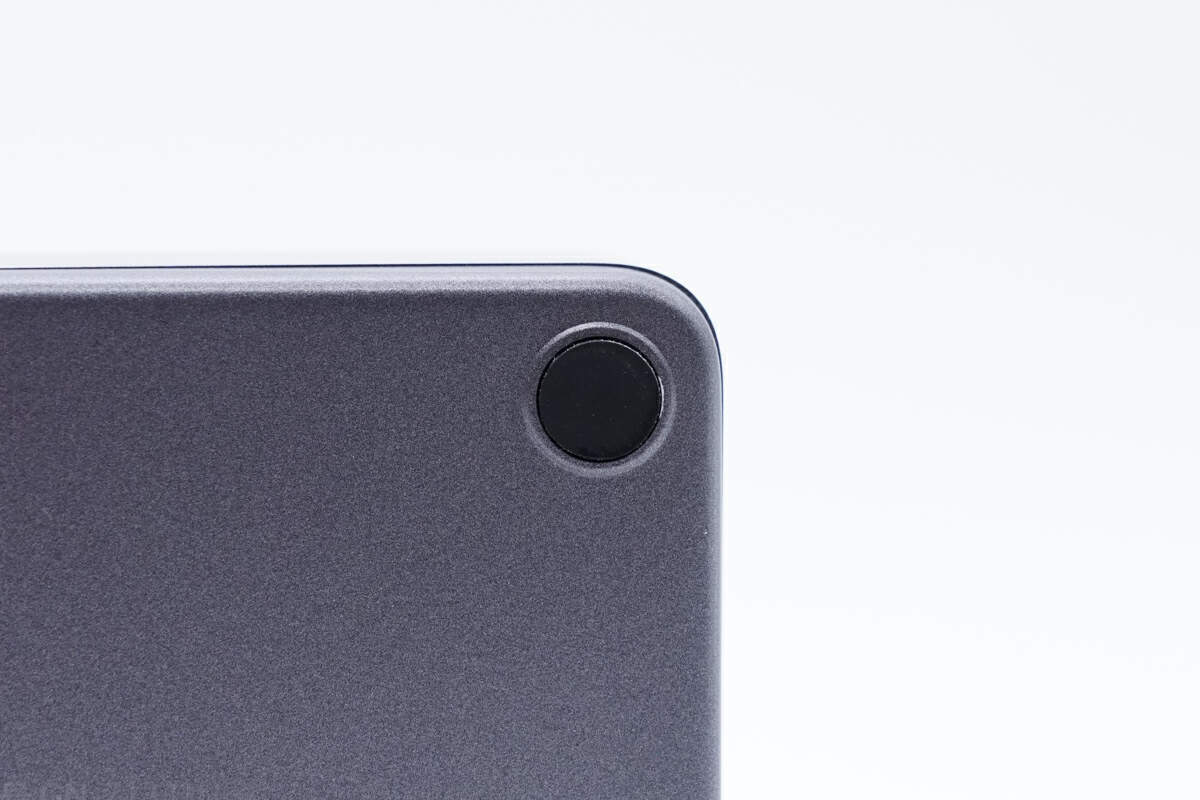

底部四端還設有防滑保護墊。

實測電源線長度約為157cm。

插座機身長度約為23cm。

機身寬度為72.34mm。

厚度為27.23mm。

產品拿在手上的大小直觀感受。

另外測得插座重量約為486g。

使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC3+、FCP、AFC、PD3.0、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V3.35A五組固定電壓檔位。

測得USB-C2口兼容協議和USB-C1口的相同。

此外PDO報文也相同，兩個USB-C口支持功率盲插。

測得USB-A1口支持QC3+、FCP、AFC、DCP、Apple 2.4A充電協議。

測得USB-A2口兼容協議和USB-A1口的相同。

公牛67W六位延長線插座拆解

拆掉底部螺絲打開外殼，殼體採用PC阻燃防火材質，使用更加安全。

AC插座採用一體銅帶設計。

USB模塊通過藍、黑導線連接通電。

實測USB模塊長度為65.04mm。

寬度為59.03mm。

厚度為22.06mm。

PCBA模塊初級側覆蓋散熱片，並採用螺絲固定。次級側輸出小板通過排針與主板連接，之間設有導熱墊幫助散熱。

將初級側散熱片拆掉，下方中心區域還設有一塊散熱片用於為主控晶片散熱，電容、變壓器等器件間縫隙填充導熱膠。

將輸出小板也拆下，下方設有一整塊導熱墊。

將導熱膠和導熱墊清理掉，右側設有延時保險絲、共模電感、安規X2電容、工字電感、高壓濾波電解電容、主控晶片供電電容、變壓器，左側區域設有同步整流晶片以及輸出濾波固態電容，大部分區域無器件設計。

主板背面設有整流橋、光耦以及貼片Y電容，次級側區域大面積露銅加錫幫助散熱。

延時保險絲特寫，規格為3.15A 250V。

NTC熱敏電阻特寫，用於抑制上電浪涌電流。

共模電感兩級設計用於濾除EMI干擾。

安規X2電容來自SHXCC深華星，規格為0.22μF。

輸入端WRMSB40M整流橋來自深圳市沃爾德實業有限公司，規格為4A 1000V。WRMSB40M這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極體結電容達到非常少的諧波振蕩產生的效果。

沃爾德 WRMSB40M 資料信息。

充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅乾氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品採用，性能獲得客戶的一致認可。

初級側共設有三顆高壓濾波電解電容。

三顆高壓濾波電解電容均來自綠寶石，規格也都是400V18μF。

工資濾波電感外套絕緣管。

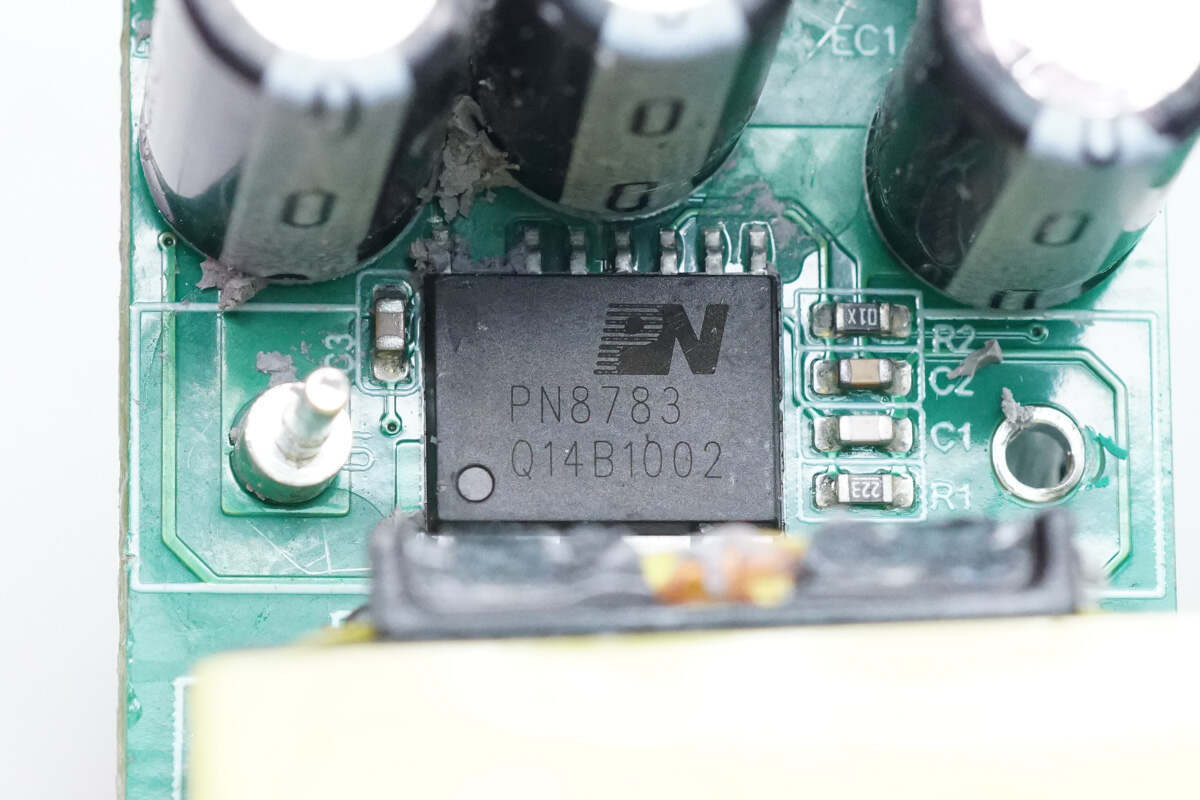

主控晶片採用芯朋微PN8783，這是一款專用於高性能的快速充電開關電源的QR-Lock初級控制器，內置高性能 700V GaN FET，最高支持500kHz工作頻率，可以有效減小變壓器及輸出電容體積。同時內置800V高壓啟動管，待機功耗小於55mW，典型轉換效率大於93%，可顯著提升充電器功率密度。

PN8783內部集成電流模式控制器，採用了特有的多模式調製技術和特殊器件低功耗結構技術，可根據輸入電壓、輸出電壓和負載自適應切換OR-Lock Mode、PFM和Burst Mode，實現了全負載範圍內的高效率和低待機功耗，避免了開關變換器進入CCM模式工作，從而降低了次級整流管的電壓應力。

芯朋微PN8783採用SOP10封裝工藝，環路高度穩定，進口替換的適配度更高，適用於手機充電器、充電適配器等領域。

變壓器特寫。

億光EL 1018光耦，用於輸出電壓反饋。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用於氮化鎵快充這類高密度電源產品中。料號為TMY1471K。

特銳祥專注於被動元器件的研發、生產及銷售，註冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力於陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

另一顆貼片Y電容為相同料號。

同步整流晶片採用芯朋微PN8307P，集成同步整流控制器及高雪崩能力內置功率MOSFET，用於在高性能ACIDC反激系統中替代次級整流肖特基二極體。PN8307P適用於DCM和QR工作模式，內置電壓降極低的內置功率MOSFET以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，並留有足夠的裕量。

PN8307P集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、防誤關斷、輕載模式等功能。

芯朋微PN8307P資料信息。

輸出濾波固態電容來自東佳，規格為25V470μF。

輸出端小板正面設有降壓電感、固態濾波電容以及兩顆協議晶片。

小板背面設有兩顆同步降壓控制器以及兩顆輸出VBUS開關管。

同步降壓控制器來自泰德，絲印TD1781。

另一顆特寫，為相同型號。

兩顆降壓電感外套絕緣管，降壓輸出濾波固態電容來自綠寶石，規格為25V100μF。

另一顆降壓輸出濾波固態電容來自綠寶石，規格也是25V100μF。

USB-C口輸出濾波固態電容來自綠寶石，規格為25V220μF。

USB-A口輸出濾波固態電容也是來自綠寶石，規格也是25V220μF。

兩個USB-C口協議晶片來自雲矽半導體，型號XPD930，通過了USB PD3.0認證。晶片內部集成VBUS開關管和電流檢測電阻，內置放電電路，支持線損補償，並支持XPD-LINK多晶片互聯通信技術，支持多顆晶片共同使用，進行自動功率分配。

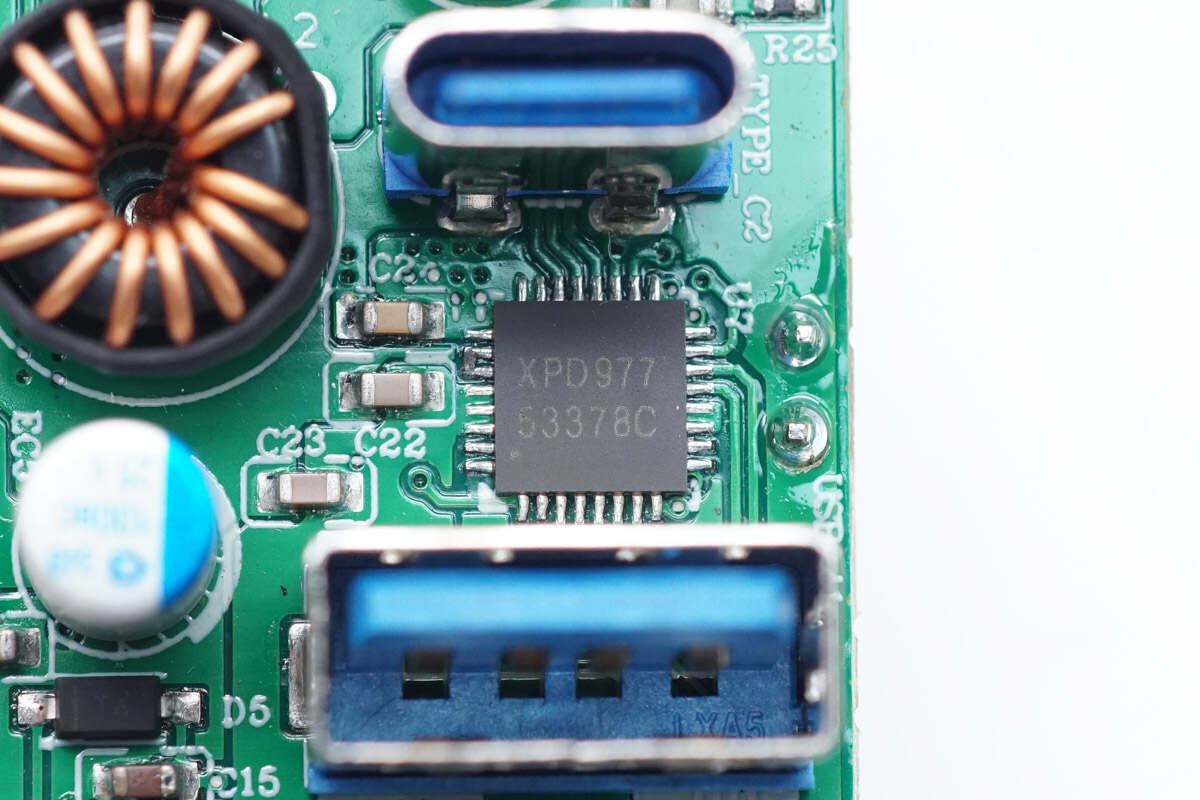

兩個USB-A口的協議晶片來自雲矽半導體，型號XPD977，兩個接口均支持快充，只需增添對應的VBUS開關管和電流取樣電阻，並支持XPD-LINK，支持多晶片協同工作。

輸出VBUS開關管特寫，絲印3008M。

另一顆VBUS開關管特寫，為相同型號。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上公牛67W六位延長線插座的核心器件清單，方便大家查閱。

公牛67W延長線插座設計風格簡約，配置了三組雙腳插孔和三組3+2新國標插孔以及2A2C USB接口，最多可同時10個設備供電，滿足客廳、臥室、辦公桌等場景，桌面用電一個就夠。USB-C口支持最大67W PD快充，兩個USB-A口也能支持60W輸出，性能有保證，還支持45W+20W輸出策略，滿足筆電、手機直插線快充需求。

充電頭網通過拆解了解到，插線板內部AC部分採用了一體銅帶設計，優質銅材導電快，散熱好，長時間高負載使用更安全。快充模塊部分，使用了芯朋微PN8783+PN8307P高集成合封氮化鎵電源方案。

輸出使用兩顆同步降壓控制器進行二次降壓，雲矽半導體XPD930和XPD977協議晶片分別控制兩個USB-C口和兩個USB-A口輸出。輸入輸出濾波電容均為綠寶石品牌。主板做了大面積露銅加錫處理，配有散熱片以及導熱墊等，充分解決散熱問題，保證大功率快充體驗。
