產品參數特寫，下面到實物展示環節再介紹。

包裝內含徠芬掃振電動牙刷 SE機身、標準護齦刷頭緩震款、充電線、快速操作指南、產品說明書以及保修卡。

標準護齦刷頭緩震款共兩支，刷頭收納在刷頭倉內。

附帶充電線為USB-A to USB-C類型，並且為編織線設計，更加耐用有檔次。

測得線纜長度約為102cm。

機身正面貼有操作提示和注意事項貼膜，方便用戶更快上手。

徠芬掃振電動牙刷 SE為主流圓潤造型設計，機身一體無縫設計抗污防垢，表面採用啞光PU漆處理呈現啞光質感，還提供四種色彩可選。

產品功能鍵為無縫壓感設計，更加防污耐用。

功能鍵上方設有隱藏式檔位指示燈。

機身下方還設有飛行模式指示燈以及電量指示燈。

頂部動力軸特寫。

機身底部設有防水膠塞，同時印有充電注意事項。

產品配置主流USB-C充電接口，槽內印有產品參數

產品名稱：laifen徠芬掃振電動牙刷 SE

型號：LFTB01 SE

工作電壓/功率：3.7V/5W

額定充電輸入：5V1A

防水等級：IP68

徠芬掃振電動牙刷 SE機身裝上刷頭整體一覽。

實測徠芬掃振電動牙刷 SE機身長度為138.21mm。

寬度為32mm。

厚度為28.82mm。

產品拿在手上的大小直觀感受。

另外測得產品機身重量約為155g。

充電方面，測得給徠芬掃振電動牙刷 SE充電的功率約為4.64W。

徠芬掃振電動牙刷 SE拆解

拆掉底部槽內中心膠塞，內置防拆螺絲固定底部外殼。

拆掉螺絲打開底部外殼，導線連接處使用膠水密封。

將機身內部模塊取出。

模塊使用黑色塑料殼固定保護，殼體通過卡扣拼接固定。

背面外殼開孔設計。

正面PCB板通過塑料殼上卡扣進行固定。

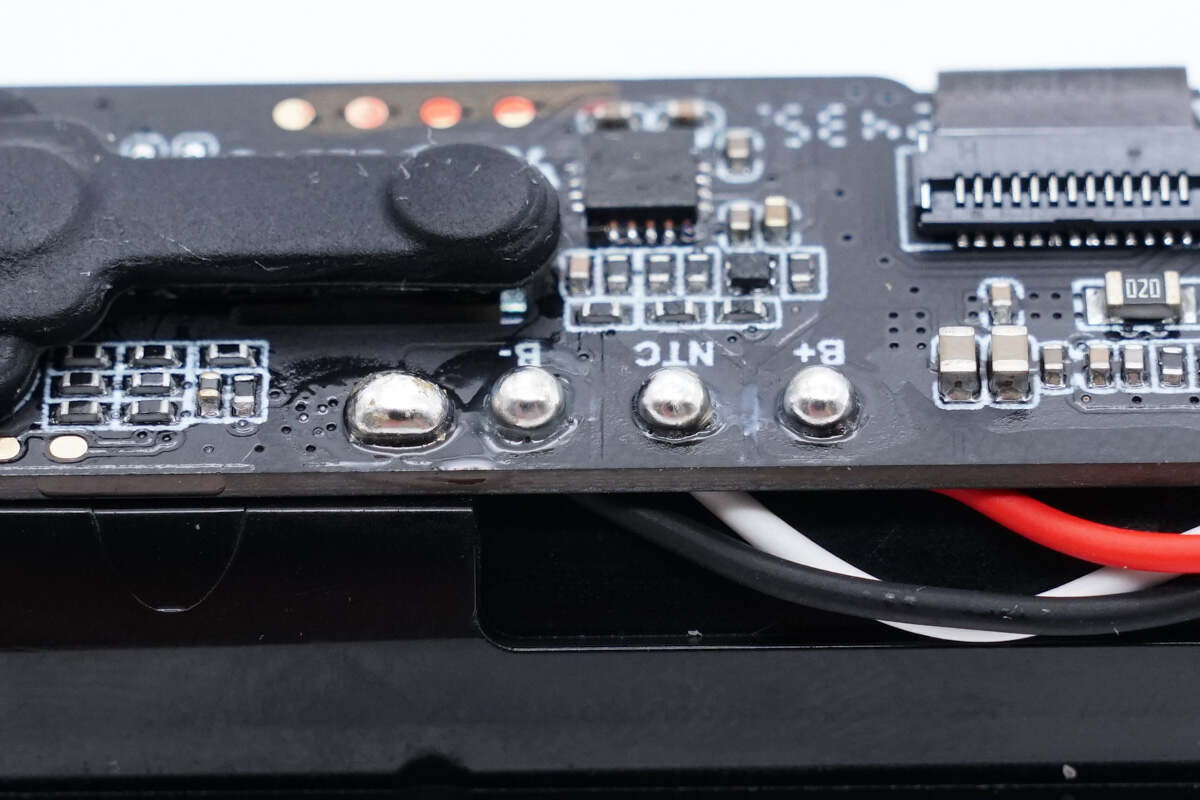

內置電芯通過導線連接PCB板，焊點飽滿。

電機則通過排線與板子上插座連接。

用於壓感按鍵操作的橡膠帽，同時還起到防止檔位指示燈串光作用。

將電芯、電機與PCB板分離，同時打開塑料框將其取出。

電池組採用熱縮套管包裹保護，同時貼有規格參數貼紙。

電池組型號C1531A2，標稱電壓為3.7V，充電限制電壓為4.2V，額定容量為2000mAh，額定能量為7.4Wh，來自廣東力科新能源有限公司。

拆掉熱縮套管，電池組一端鎳片點焊連接保護小板，板子上設有電池保護晶片和保護管。

撕掉熱縮套管，電池組採用單節18500鋰電池組成，電芯來自BFN博富能，型號INR18500F，規格為2000mAh/3.7V，額定能量7.4Wh，通過了CCC認證。

電池保護晶片絲印3K5B。

鋰電保護管特寫，絲印2004。

PCB板正面一覽，設有過壓保護晶片、電池充電晶片、電機驅動晶片、驅動MOS管以及藍牙SOC晶片等器件。

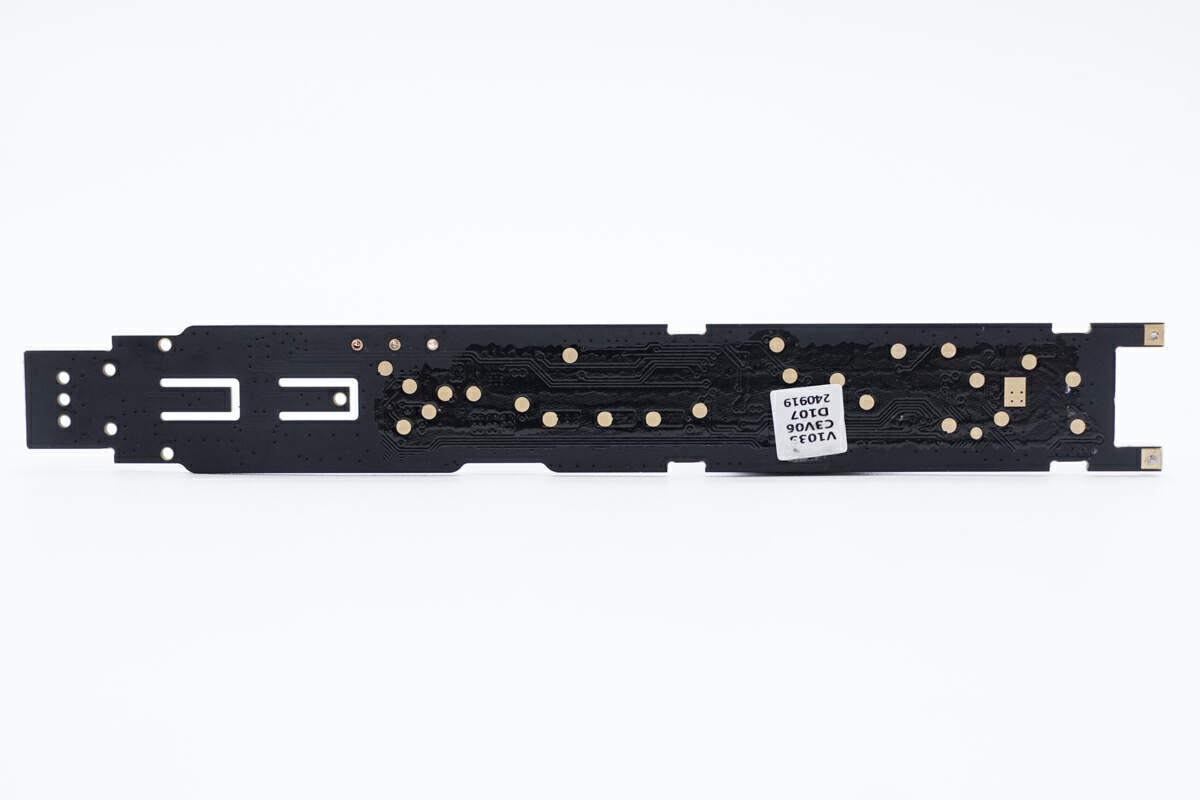

板子背面無器件。

輸入端過壓保護晶片來自LPSemi微源，型號LP5314A，採用SOT23-6封裝。

電池充電晶片來自英集芯，型號IP2311，這是一款5V輸入，VIN高耐壓，支持單節鋰電池同步開關降壓充電管理的IC，其集成功率MOS，並採用同步開關架構，使其在應用時僅需極少的外圍器件，能有效減小整體方案的尺寸，同時降低BOM成本；其工作頻率為800KHz，輸入電壓為5V，輸入可以自動調節充電電流來匹配適配器的負載能力。

IP2311集成一個BUCK同步開關降壓充電控制器，其開關頻率為800KHz，輸入電壓為5V，電池電壓為3.7V，當充電電流為500mA時，充電效率接近93%。

與之搭配的降壓電感特寫。

一顆絲印TEG陀螺儀晶片。

藍牙SoC晶片特寫，型號UN2569。

外置24.000MHz時鐘晶振特寫。

貼片藍牙天線特寫。

用於給MCU供電的同步升壓晶片採用TPS思遠半導體SY5951，這是一款具有1µA超低靜態電流的同步升壓轉換器在輕載條件下消耗1µA靜態電流；當負載為10µA，固定輸出電壓版本時，可實現高達75%的效率。

該器件在3.3V至5V轉換過程中的輸出電流高達300mA，在200mA負載條件下可實現高達93%的效率。提供WLCSP-6和DFN-6封裝。

降壓電感特寫。

電機驅動晶片特寫，絲印32F005。

三顆用於電機驅動的MOS管來自APM永源微，型號AP20G02BDF，是一顆N+P的二合一MOS管，內部NMOS耐壓20V，導阻12mΩ，PMOS耐壓-20V，導阻25mΩ，採用PDFN3*3-8L封裝。

用於壓力感應的檢測晶片來自芯海科技，型號CSU18M68，支持模擬前端模式和MCU兩種工作模式，具備雙通道壓感測量，內置16位ADC，溫度傳感器和I2C接口，可用於智慧型手機，可穿戴設備，筆記本電腦以及工業應用等。

一顆絲印VM晶片。

電機殼體上有laifen品牌和SBBIP2A字樣。

電機尾部設有PCB，焊接線圈和連接排線，中心設計laifen品牌。

將小板拆下，板子背面設有兩顆霍爾元件。

兩顆霍爾元件來自MagnTek麥歌恩，型號MT9101，用於檢測轉子位置，採用DFN1616封裝。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上徠芬掃振電動牙刷 SE核心器件清單，方便大家查閱。

徠芬掃振電動牙刷 SE功能鍵為無縫壓感設計，更加防污耐用，同時產品還針對「牙刷外出攜帶」的場景設計了能夠防誤觸的旅行模式，啟動即可安心攜帶。產品內置徠芬自研伺服系統，振動頻率達每分鐘26000次。支持三檔動力調節，還支持連接APP控制，續航可達37天，輕量化設計使用方便。

充電頭網通過拆解了解到，徠芬掃振電動牙 SE內置電池組由單節鋰電池組成，採用博富能18500鋰電池，容量達2000mAh。使用微源LP5314A進行輸入過壓保護，英集芯IP2311晶片降壓為電池組充電。還使用了芯海科技CSU18M68進行功能鍵按壓力度檢測等。電池組通過導線與PCB板錫焊連接，電機為排線連接，內部使用塑料殼固定保護電芯、電機以及PCB板。
