側面印有20W快充、功率和電量統計、智能聯動三大賣點標識。

另一側印有AG玻璃、高負載能力、過溫過載保護三大賣點。

白裝內除小米智能牆壁插座Pro外，還有牆釘和使用說明書。

小米智能牆壁插座Pro正面貼有防刮貼紙，並印有相關注意事項。

小米智能牆壁插座Pro為標準86面板樣式設計，正面採用AG玻璃面板，整體灰色色調質感十足。正面除配置雙腳和三腳插孔外，還有1A1CUSB接口以及指示燈開關鍵。

機身背面接線孔旁印有L、N以及地線標識，方便安裝。外殼上印有產品參數信息

產品型號：XMZNCZ01LM

技術參數：10A，250V~

USB額定輸入：220-250V~50/60Hz 0.28A MAX

USB模塊輸出

USB-A（單口）：5V3A、9V2.22A、12V1.67A

Type-C（單口）：5V3A、9V2.22A、12V1.67A

總輸出功率：20W MAX（5V）

生產商：深圳綠米聯創科技有限公司

實測產品長度為84.31mm。

寬度為85.46mm。

產品凈重約為161g。

給小米智能牆壁插座Pro通電，指示燈亮紅光。

使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、AFC、QC3+、PD3.0、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

測得USB-A口支持Apple 2.4A、DCP、Samsung 5V2A、QC2.0/3.0、AFC、FCP充電協議。

小米智能牆壁插座Pro拆解

將小米智能牆壁插座Pro正面面板拆下，採用卡扣固定。

機身殼採用PC阻燃材質，使用更安全。

繼續將內層殼體拆下。

AC插孔內置安全門，防止異物單孔插入保證用電安全。

AC插座採用一體銅帶設計，左側USB模塊採用螺絲固定，藍牙天線布局在上方獨立小板。

天線連接器特寫。

藍牙天線小板正面貼有雙面膠幫助固定。

將USB母座所在小板取出。

輸出小板通過排針與主板連接。

繼續將USB模塊取出。

輸出小板下方區域有塑料殼隔離，僅露出排針連接座子。

將USB模塊與塑料殼分離。

測得銅片厚度為0.59mm。

主板正面一覽，設有濾波電容、變壓器、繼電器等器件。

板子背面設有延時保險絲、整流橋、開關電源主控晶片、光耦、同步整流晶片、協議晶片等器件。

導線接線孔特寫。

繼電器來自宏發，型號HF32FV-16/5HLTF，觸點電流16A，線圈電壓5V，線圈為靈敏型。

延時保險絲來自華德電子，規格為2A250。

NTC浪涌抑制電阻特寫，用於抑制上電浪涌電流。

10D621K壓敏電阻特寫，用於輸入過壓保護。

安規X電容來自松田電子，容量0.1μF。

整流橋特寫。

高壓濾波電解電容均來自CapXon豐賓，規格均為400V33μF。

另外兩顆規格為400V15μF。

主控晶片供電電容來自豐賓，規格為10V470μF。

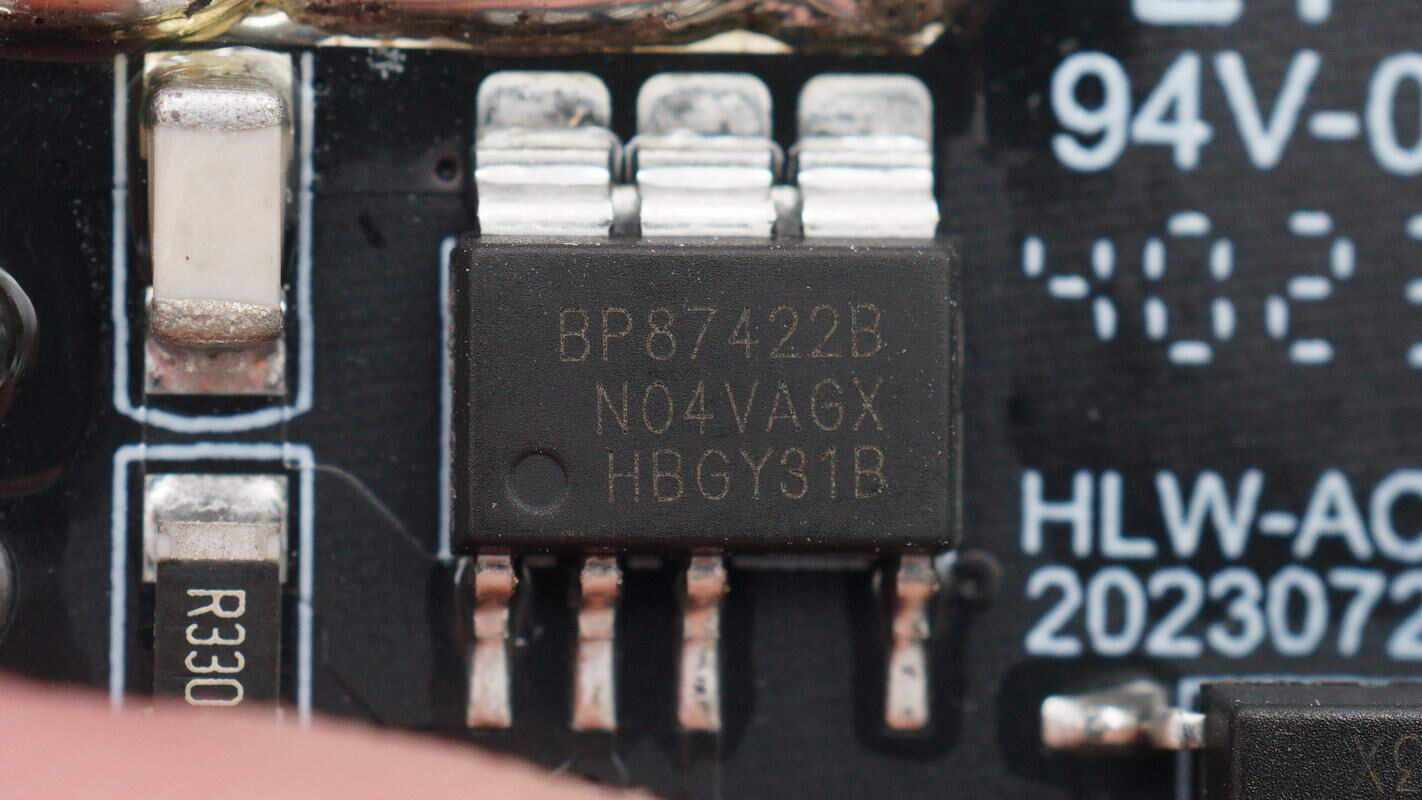

開關電源主控晶片來自晶豐明源，型號BP87422。這是一顆低頻磁耦的初級主控晶片，內置IGBT結構的復合開關管，支持高壓直驅，無需輔助供電，無VCC電容，待機功耗小於75mW，實測230Vac待機功耗小於50mW，滿足六級能效，外圍精簡，具有超高性價比。

晶豐明源專利的磁耦通訊反饋元件BP818，與光耦外觀相同，已經通過了全球安規認證。

晶豐明源BP432B是一顆副邊磁耦反饋控制器，晶片內部集成恆壓控制和磁耦發射單元，晶片採用ACOT控制算法，具有超快速的動態響應。BP432B採用SOT23-6封裝，整體方案滿足20W超高性價比應用。

晶豐明源BP6211B同步整流晶片基於BP62110同步整流控制器設計，內置60V耐壓同步整流管。晶片具備10nS超短關斷延遲，VD腳具有120V高耐壓優勢，可以通過Slew腳斜率檢測調整，防止誤導通。支持CCM&DCM和QR工作模式，滿足快充充電器應用。

非隔離降壓晶片來自晶豐明源，型號BPA8504，晶片內部集成650V高壓MOS管，晶片內部集成高壓啟動和自供電電路，待機功耗低，具有優秀的動態響應和負載調整率。

輸出濾波固態電容來自豐賓，規格為16V 680μF。

用於交流電壓和輸出電流計量的檢測晶片，來自合力為，型號HLW8012，用於交流電壓電流以及功率測量，配合單片機實現插座的過壓過流保護功能，確保安全用電。

輸出小板設有USB母座、開關鍵以及指示燈等。

另一面設有協議晶片以及一顆無線通信模塊。

輸出協議晶片來自富滿微，型號XPD712。

小板上焊接一顆無線通信模塊，型號MHCB07P，焊接屏蔽罩。

開關鍵特寫。

一旁指示燈特寫。

USB-C母座特寫。

全部拆解一覽，來張全家福。

充電頭網拆解總結

小米這款智能牆壁插座Pro區別在於新增1A1C兩個USB接口，並且支持20W快充，插線即可充電，相當方便。原有支持小愛同學控制、支持APP控制、可以在APP上顯示設備的用電功率等功能得到保留。並且支持過功率自動斷電和充滿自動斷電功能，讓使用更加安全。

充電頭網通過拆解了解到，小米這款智能插座內置小米推出的無線通信模塊，焊接在輸出獨立小板上。快充模塊使用了晶豐明源BP87422+BP432B+BP432B+BP6211B+BPA8504一整套電源方案，輸出採用富滿微XPD712協議晶片控制雙口輸出。並使用合力為HLW8012進行電壓電流計量，用於功率統計。插座內部採用銅帶與PCB焊接連接，降低電阻，減小發熱。
