包裝盒上參數特寫，下面到產品實物展示環節再介紹。

包裝內含RICOMM 370W GaN桌面充電站、電源線以及使用說明書。

電源線兩端採用美規雙腳插頭和T字型插頭，線身扁平設計，同時還設有屏蔽磁環。

測得電源線長度約為152.5cm。

RICOMM 370W GaN桌面充電站為扁平長方體造型設計，採用PC防火材質塑料外殼，側身以及底部外殼噴塗銀灰色金屬漆，頂部為黑色面板撞色處理。

頂部黑色面板印有370W GaN字樣。

邊緣設計有RICOMM品牌。

另一側設計有指示燈，通電狀態下亮綠光。

機身前端配置有四個USB-C接口。

底部外殼印有產品參數信息。

RICOMM 370W GaN桌面充電站參數特寫

型號：RCD3701

輸入：100-240V~50/60Hz 5.0A

USB-C1/C2/C3：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W

USB-C4：5V3A、9V3A、12V3A、15V3A、20V3.25A

C1+C2+C3+C4：140W+100W+65W+65W

產品通過了CE、FCC、UKCA、ETL認證。

底部四端設有防滑墊，保證產品放置在桌面上使用的穩定性。

邊緣設有電源線插槽。

如此設計電源線可與機身緊密連接，保證長時間使用不脫落。

實測RICOMM 370W GaN桌面充電站機身長度為153.28mm。

寬度為88.53mm。

機身高度為46.56mm。

產品拿在手上的大小直觀感受。

另外測得RICOMM 370W GaN桌面充電站重量約為1112g。

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持QC3.0/5、PD3.1、PPS、DCP、Apple 2.4A充電協議。

此外還具備5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六組固定電壓檔位，以及3.3-21V5A一組PPS電壓檔位。

測得USB-C2口兼容協議和USB-C1口的相同。

此外PDO報文也一樣。

測得USB-C3口兼容協議也和USB-C1口的相同。

PDO報文結果也相同，USB-C1、USB-C2和USB-C3口支持功率盲插。

測得USB-C4口支持QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C4口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

RICOMM 370W GaN桌面充電站拆解

拆掉機身底部四端防滑墊內隱藏螺絲打開外殼。

PCB主板使用螺絲進行固定，背面覆蓋一大塊導熱墊，對應晶片區域鏤空處理。

由於PCBA模塊還做了灌膠處理，只能進一步切割外殼取出模塊。

實測PCBA模塊長度為146.53mm。

寬度為83.26mm。

厚度為37.84mm。

PCBA模塊正面器件灌膠成一個整體，粉紅色導熱膠頂面還貼有石墨導熱貼紙。

將導熱膠清理乾淨，方便觀察PCBA模塊上器件信息。

PCB板正面一覽，從多顆變壓器可以看出，RICOMM 370W GaN桌面充電站採用的是PFC+四路獨立開關電源電路的設計方案，板子正面器件布局相對沒那麼緊湊。

主板背面一覽，多路開關電源使用的均為PI高集成電源方案，電路設計簡潔明了。

主板前端一覽，設有延時保險絲、安規X2電容、共模電感、整流橋、濾波電容、濾波電感等器件。

兩顆整流橋配有散熱片幫助散熱，變壓器設有熱敏電阻進行溫度監控。

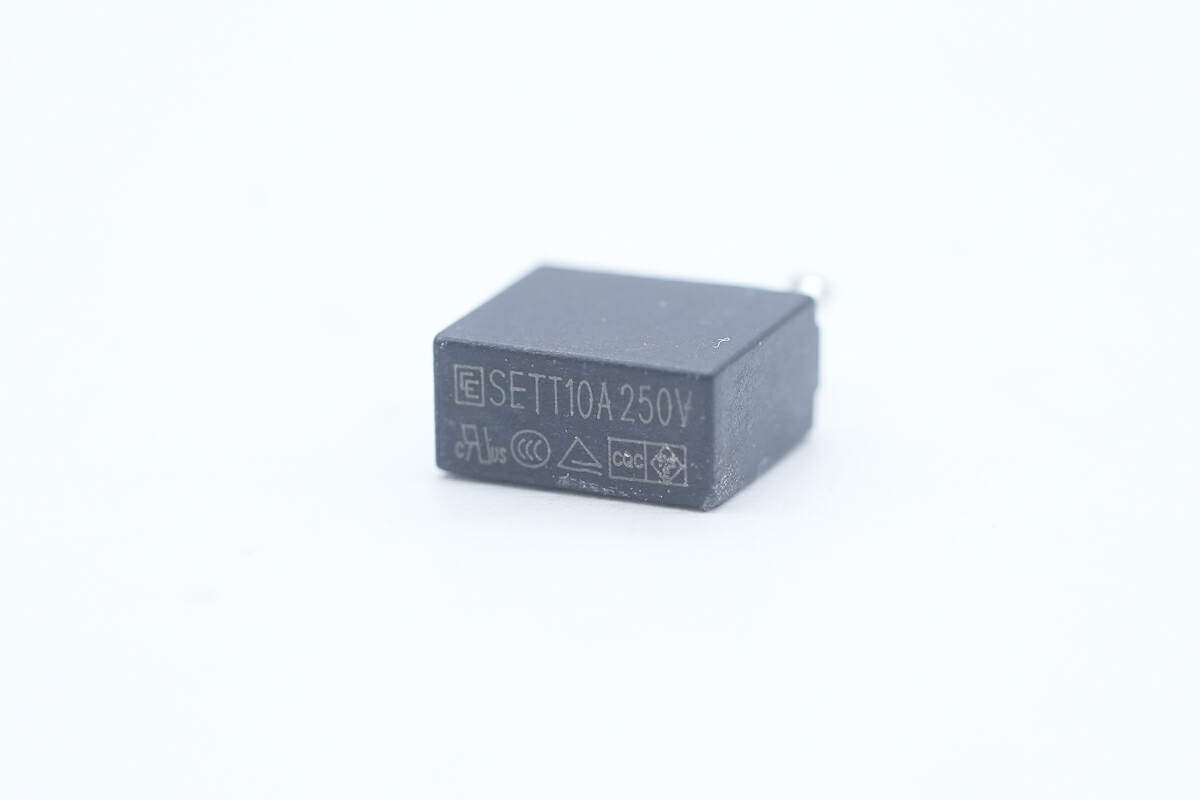

延時保險絲來自誠潤電子，規格為10A 250V。

安規X2電容來自成希電子，容量0.82μF。

共模電感外套絕緣管。

另外兩顆共模電感特寫，多級設計更好濾除EMI干擾。

NTC浪涌抑制電阻，用於抑制上電浪涌電流。

另一顆熱敏電阻特寫。

整流橋採用沃爾德WRGBU1510，規格為15A 1000V，採用GBU封裝，工作溫度-55~+175℃。

沃爾德 WRGBU1510 資料信息。

充電頭網拆解了解到，沃爾德的整流橋還被摩米士100W 2A2C氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快速充電器、公牛65W PD快充插座、麥多多2C1A 65W氮化鎵充電器、鴻達順65W 氮化鎵充電器、OPPO 50W餅乾氮化鎵快充、ROCK 65W氮化鎵充電器等多款快充產品採用，產品性能獲得客戶一致認可。

另一顆沃爾德GBU1510整流橋特寫。

濾波電容來自成希電子，規格分別為205J450V和155J450V。

濾波電感外套絕緣管。

兩顆PFC升壓控制器採用 PI PFS5278F，內部集成 750V PowiGaN 氮化鎵開關管，採用InSOP-T28F封裝，具有良好的散熱性能和高集成度，可在寬負載情況下提供高功率因數和高效率。

PFC升壓電感特寫。

另一顆PFC升壓電感特寫。

兩顆PFC升壓整流管來自平偉，型號MUR1060GS。

五顆高壓濾波電解電容來自永銘，規格均為420V 82μF。

四顆開關電源主控晶片供電電容來自Acon新中元，規格均為63V 10μF。

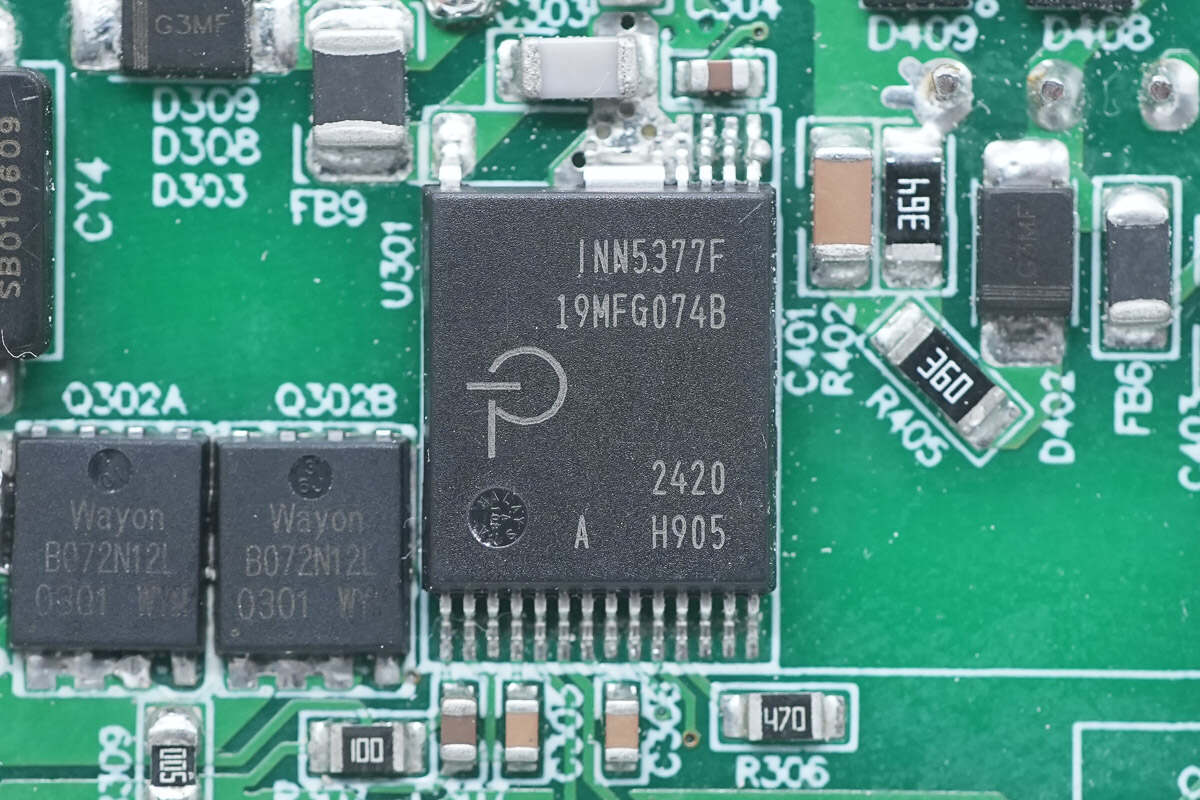

USB-C1口開關電源主控晶片採用PI INN5377F，屬於PI新一代反激式開關IC InnoSwitch5-Pro系列。INN5377F採用先進SR FET控制的數字可控離線恆壓/恆流反激式開關集成電路，具有零電壓開關(ZVS)，特點包括750V或900V PowiGaN開關、同步整流和Fluxlink反饋，輸出電壓高達30V。

USB-C2口開關電源主控晶片也是採用PI INN5377F。

USB-C3口開關電源主控晶片也是採用PI INN5377F。

三個開關電源對應變壓器特寫。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用於氮化鎵快充這類高密度電源產品中。料號為TMY1471K。

特銳祥專注於被動元器件的研發、生產及銷售，註冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力於陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化矽PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

第二顆特銳祥貼片Y電容TMY1471K特寫。

第三顆特銳祥貼片Y電容TMY1471K特寫。

三路開關電源同步整流管也都是採用相同型號MOS，維安WMB072N12LG2，NMOS，耐壓120V，導阻7mΩ，PDFN5060-8L封裝。

第二組兩顆維安WMB072N12LG2同步整流管特寫。

第三組兩顆維安WMB072N12LG2同步整流管特寫。

三路輸出濾波固態電容均來自永銘，規格都是35V 680μF，每路兩顆。

三顆小電容特寫，也是來自永銘，規格均為160V 1μF。

另一端設有USB-C4口電路的變壓器、輸出濾波固態電容等器件。

USB-C4口開關電源主控晶片採用PI INN5376F，同樣屬於InnoSwitch5-Pro系列。

變壓器特寫。

兩顆藍色Y電容來自成希電子。

同步整流管也是採用維安WMB072N12LG2。

輸出濾波固態電容來自PolyCap柏瑞凱，規格為25V 1000μF。

LED指示燈特寫。

熱敏電阻特寫。

輸出端焊接一塊PCB小板，板子正面設有協議晶片、輸出VBUS開關管以及USB-C母座。

將小板拆下，背面無器件。

USB-C1和USB-C2口的協議晶片採用英集芯IP2738U，這是一顆支持多個USB接口的協議晶片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當於兩顆IP2736整合到一顆晶片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，支持UFCS融合快充，並支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。

英集芯IP2738U內置四路獨立的NMOS驅動，可用於多個接口輸出控制，控制多個VBUS開關管進行輸出埠切換以及兩路電源並聯控制，並且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。

英集芯 IP2738U 資料信息。

USB-C1口輸出VBUS開關管特寫，來自維安，絲印028N04L4。

USB-C2口輸出VBUS開關管為相同型號。

USB-C3和USB-C4口的協議晶片也是採用英集芯IP2738U。

USB-C3口輸出VBUS開關管為相同型號。

USB-C4口輸出VBUS開關管為相同型號。

USB-c1/2/3母座特寫。

USB-C4口母座特寫。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上RICOMM 370W GaN桌面充電站的核心器件清單，方便大家查閱。

RICOMM這款370W GaN桌面充電站採用線體分離設計，配有約1.5米長電源線，獨特的T字型端子設計讓其與機身連接後不易脫落。充電站配有四個USB-C接口，單口輸出功率涵蓋140W和65W兩個主流性能快充，140W+100W+65W+65W的輸出策略保證任意口都支持快充，並且功率不低，滿足蘋果MacBook Pro在內的大小設備同時快充需求。

充電頭網通過拆解了解到，這款產品採用了雙PFC+四QR反激開關電源的方案來解決四口大功率輸出問題，並且電路均採用了知名半導體公司PI的解決方案。其中兩個PFC升壓控制器採用PI PFS5278F，四路開關電源主控採用PI InnoSwitch5-Pro系列的INN5377F和INN5376F，得益於高集成度，如此多的電路設計得也相當簡潔，提升了系統可靠性。

輸出端採用了英集芯兩顆IP2738U協議晶片控制四個USB-C口輸出。高壓濾波電解電容和固態濾波電容來自永銘和柏瑞凱兩大品牌。PCBA模塊整體灌膠處理，同時正背面方便覆蓋石墨散熱貼紙和大塊導熱墊來應對發熱問題，整體的用料做工可靠。
