附帶數據線為USB-A to USB-C線，線頭外殼和網尾一體式設計，並設有斜網紋理，方便插拔。

另外測得數據線長度約為123.5cm。

馬歇爾EMBERTON Ⅱ音箱採用黑金配色，側身表面採用皮革材質，功能鍵和MARSHALL品牌為金色，整體設計很有檔次。

機身前端設有編織網，中心為MARSHALL品牌。

背面除沒有MARSHALL品牌外，設計相同。

頂面設有藍牙連接鍵以及對應指示燈、功能鍵以及電量指示燈。

機身一側設有USB-C接口。

底部設有防滑墊，產品通過了CE、EAC、UKCA、ETL認證。

實測機身長度為159.92mm。

高度為67.89mm。

厚度為75.3mm。

產品拿在手上的大小直觀感受。

另外測得小音箱重量約為676g。

馬歇爾EMBERTON Ⅱ音箱拆解

看完了馬歇爾這款音箱的外觀展示，下面就進行拆解，一起來看看內部的用料和做工。

首先取下音箱外側的橡膠保護套。

機身表面採用光滑塑料面板。

音箱控制面板通過螺絲固定。

LED電量指示燈特寫。

音箱多功能按鍵特寫。

藍牙配對按鍵和指示燈特寫。

殼體表面凹陷用於固定橡膠保護套。

另一側設有USB-C接口。

USB-C接口採用塑料壓板固定。

另一側粘貼有音箱的信息標籤。

使用遊標卡尺測得機身長度約為157mm。

機身寬度約為75.1mm。

機身高度約為63.3mm。

擰下固定螺絲，取出音箱控制面板。

藍牙天線通過同軸線連接。

在面板邊緣設有白色膠圈用於密封。

拆下音箱側面的網罩，內部設有全頻揚聲器和無源輻射器。

揚聲器和無源輻射器通過螺絲固定。

機身也通過螺絲進行固定。

擰下固定螺絲，拆下側面揚聲器蓋板。

揚聲器通過插接件連接。

連接線採用泡棉包裹，防止振動產生噪聲。

斷開連接導線，拆解取下側面蓋板。

蓋板內部揚聲器和無源輻射器一覽。

揚聲器採用插接件連接，便於組裝，並外套熱縮管絕緣。

揚聲器外殼上粘貼緩衝泡棉。

揚聲器來自PUNKTKILDE兵奇雷。

在殼體內部設有PCBA模塊，通過螺絲固定。

擰下固定螺絲，取出USB-C接口小板和音箱主板。

在主板另一面設有電池連接插座。

斷開電池連接插座，取出音箱主板。

在音箱殼體內部設有揚聲器和電池組。

電池組設有塑料外殼，並通過螺絲固定。

天線饋線也包裹泡棉，防止發出噪聲。

FPC天線來自RFlink仁豐電子。

揚聲器同樣採用插接件連接。

兩個揚聲器均來自PUNKTKILDE兵奇雷。

從殼體內部取出電池組。

電池組採用密封塑料外殼保護。

電池組來自廣東力科新能源，電池組額定電壓7.2V，充電限制電壓為8.4V，電池組額定容量為2680mAh，能量為19.3Wh。

撕下電池組側面的熱縮封皮，在電池組側面設有保護板。

電池之間粘貼熱敏電阻檢測溫度。

單體電壓檢測線通過青稞紙絕緣。

電池組側面焊接保護板。

輸出線通過焊接連接。

電池保護晶片通過膠水密封保護。

兩顆電池保護管絲印2003。

1mΩ取樣電阻用於檢測電池組電流。

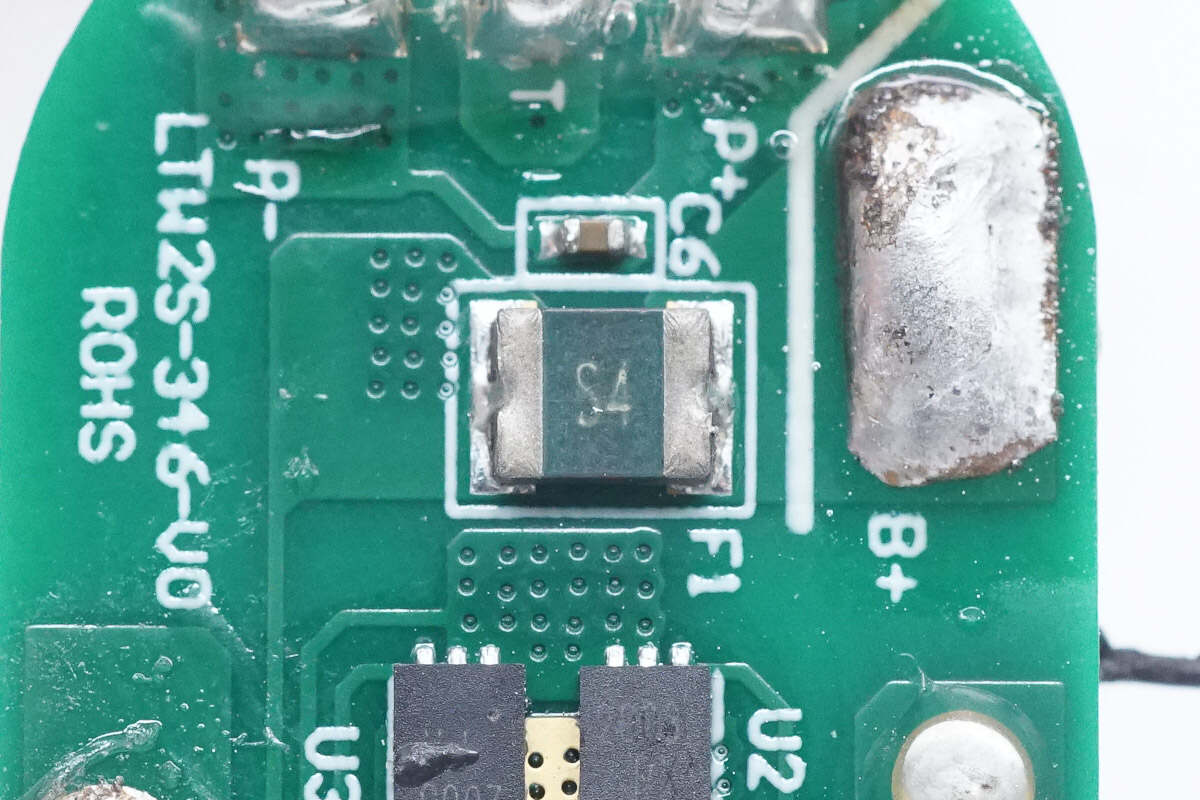

絲印S4的貼片保險絲特寫。

用於檢測電池組溫度的熱敏電阻特寫。

拆開電池組，在內部印有電池信息。

18650電池來自BAK比克，型號N18650CL-29，標稱容量為2.9Ah，支持1C充電和3C放電。

USB-C母座採用塑料框架固定。

另一側設有金屬排針。

USB-C母座特寫。

擰開固定螺絲，拆開USB-C母座外殼。

母座一面設有USB-C母座和連接排針。

另一面預留有連接插座位置。

排針採用貼片焊接。

音箱主板正面一覽，左下角焊接電池充電晶片，向右焊接為數字功放供電的升壓晶片和升壓電感，中間位置焊接數字功放晶片和濾波電感以及揚聲器連接器，功率電感打膠加固。

在主板背面焊接主控MCU，音頻DSP晶片和濾波電容，還焊接電池連接器，連接到控制面板和USB-C母座的插座。

音箱電池充電晶片採用傑華特JW3655E，是一顆同步升降壓多串鋰電池充電器，晶片支持4.2-21V輸入電壓，支持為1-4串鋰電池充電應用，充電電流可達3A，充滿電壓和充電電流可由外接電阻設置。

晶片內部集成H橋MOS管，減少占板面積並提高效率，內部集成環路補償，簡化電路設計，內部集成電池短路保護和電池過熱保護功能，適用於移動電源，電池和超級電容備份系統，USB PD快充，汽車應用，採用QFN3*4-15封裝。

傑華特 JW3655E 資料信息。

3.3μH合金電感配合充電晶片為電池充電。

2.2μH升壓電感特寫。

數字功放晶片來自英飛凌，型號MA12070P，是一顆高能效全集成的數字音頻功放晶片，晶片支持4-26V輸入電壓，支持3電平和5電平調製，支持4聲道，2.1和立體聲以及單聲道配置。

晶片支持欠壓閉鎖，晶片過熱保護，短路和過載保護，功率級短路保護和直流保護，採用I2S數字接口用於音頻輸入，內部集成DAC，並使用I2C接口進行控制，採用64pin-QFN封裝。

四顆22μH合金電感分別對應兩個揚聲器低通濾波。

兩顆220μF35V電解電容為功放供電濾波。

用於音箱整機控制的MCU來自HDSC華大半導體，型號HC32F460KCTA，晶片內部集成32位Cortex-M4 CPU，集成FPU和MPU，支持DSP指令，主頻為200MHz。片內集成256KB FLASH和192KB SRAM，採用LQFP64封裝。

12.288MHz時鐘晶振特寫。

音頻DSP晶片來自凌雲邏輯，型號CS48L10，內置120MHz主頻的32位DSP，支持串行音頻輸入/輸出。

FT24C02A存儲器用於存儲配置信息。

同步降壓轉換器來自傑華特，型號JW5027，是一顆電流模式降壓轉換器，晶片內部集成兩個NMOS管，支持3.8-24V輸入電壓，輸出電流2A。JW5027支持輸入欠壓閉鎖，輸出過電流保護，支持過熱保護，採用SOT23-6封裝。

傑華特 JW5027 資料信息。

4.7μH合金降壓電感特寫。

另一顆傑華特JW5027同步降壓轉換器特寫。

4.7μH合金電感特寫。

USB-C母座連接器特寫。

絲印701的濾波電感特寫。

TVS二極體陣列絲印C16TH。

控制面板內部PCBA模塊採用螺絲固定。

中間位置粘貼有緩衝泡棉。

擰下固定螺絲，拆下PCBA模塊。

PCBA模塊左側設有LED指示燈和藍牙配對按鍵，中間位置為導航鍵，在右側設有LED電量指示燈和燈控晶片。

背面焊接藍牙模塊和連接排針。

貼片LED指示燈特寫。

藍牙配對按鍵設有按鍵帽。

內部為貼片按鍵。

導航鍵按鈕特寫。

導航鍵採用泡棉進行密封。

導航鍵為貼片焊接。

燈控晶片來自AWINIC艾為，型號AW9523B，為16燈恆流驅動，具備I2C接口，採用TQFN4*4-24L封裝。

10顆貼片LED用於電量指示。

控制板背面設有藍牙模塊小板。

藍牙晶片來自高通，型號QCC3021，是一顆低功耗藍牙音頻SOC，晶片內置32位CPU，主頻為32MHz，還內置主頻為120MHz的Kalimba DSP，支持藍牙BLE，支持高通真無線技術，支持單聲道和立體聲應用。

絲印H323J的時鐘晶振特寫。

存儲器晶片來自旺宏，型號MX25U6432F，容量為8MB。

晶片外置兩顆功率電感特寫。

用於連接無線天線的連接器特寫。

全部拆解一覽，來張全家福。

充電頭網拆解總結

MARSHALL馬歇爾EMBERTON二代可攜式音箱採用黑色橡膠外套，手感紮實可靠。音箱內置雙揚聲器系統，可打造360度環繞立體聲。這款音箱還具備IP67防護等級，輕鬆應對戶外使用。音箱還支持快充功能，通過USB-C接口充電，20分鐘充電即可續航4小時，3小時完整充電可提供30小時以上續航。

充電頭網通過拆解了解到，這款音箱內部採用多塊PCB連接組合，藍牙模塊和操控按鍵PCB設置在蓋板內部，使用高通QCC3021藍牙晶片。主板使用華大半導體HC32F460KCTA進行整機控制，傑華特JW3655E同步升降壓充電晶片用於為內置2串電池充電，還使用兩顆JW5027同步降壓轉換器為MCU供電。

音箱內部使用英飛凌HA12070P數字功放用於揚聲器驅動，並採用凌雲邏輯CS48L10進行音頻處理。內部使用比克18650電池，兩節串聯，配有保護電路，並使用密封外殼固定。音箱內部蓋板均為密封設計，提供理想的聲音效果。
