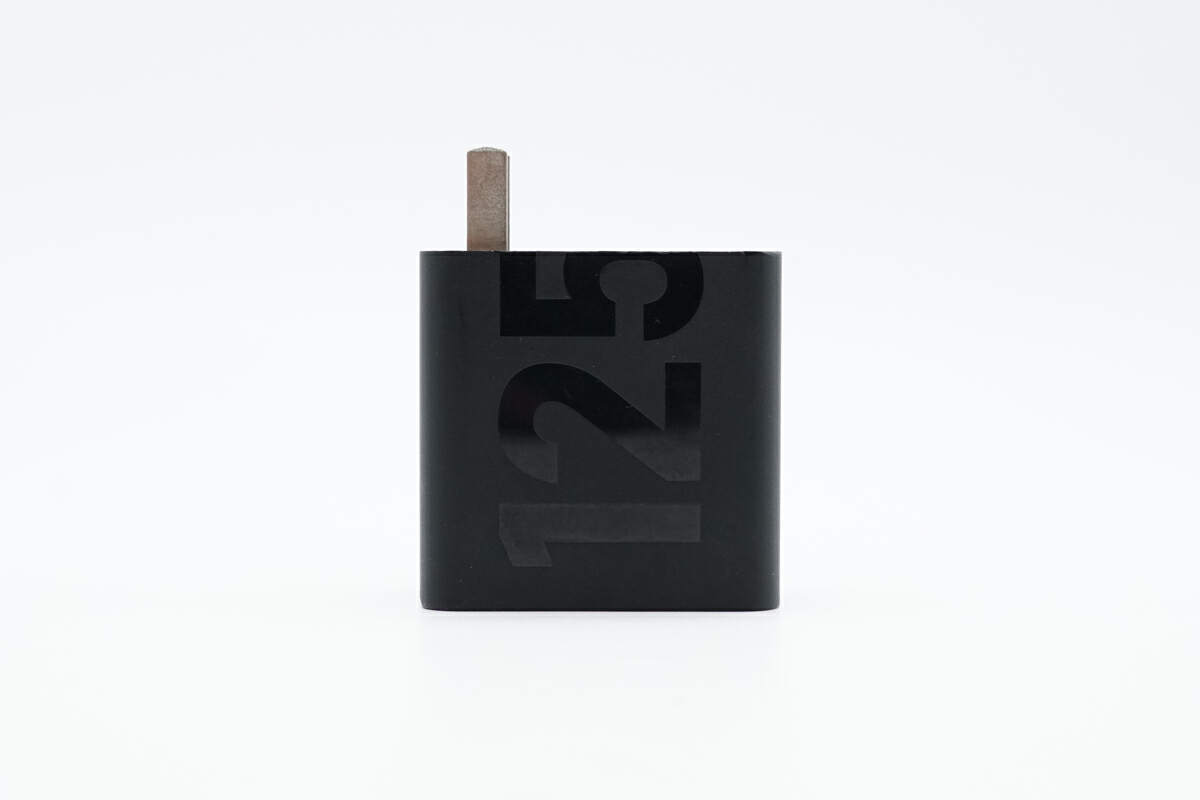

另一面設計有125W字樣，表明充電器最大充電功率，配備固定國標插腳靠一側布局，方便插拔使用。

輸入端外殼印有充電器參數。

充電器參數特寫

型號：MC-1258

輸入：100-240V~50/60Hz 1.7A

輸出：5V3A、9V3A、15V3A、20V6.25A、5-20V6.25A

製造商：江西吉安奧海科技有限公司

充電器已經通過了CCC認證和VI級能效認證。

機身頂面配有單USB-C接口，紅色膠芯。

測得充電器機身高度為54.93mm。

寬度為56.07mm。

厚度為28.91mm。

和蘋果140W充電器對比，體積優勢非常明顯。

充電器拿在手上的大小直觀感受。

另外測得充電器凈重約為157g。

使用KM003C測得充電器支持QC3.0/5、PD3.0、PPS、DCP充電協議。

PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及5-11V5A、5-20V5A兩組PPS電壓檔位。

摩托羅拉125W氮化鎵充電器拆解

將輸入端外殼拆開，採用的是超聲波焊接工藝封裝。

充電器內部PCBA模塊灌膠處理，十分牢固，只能通過切割外殼取出。

殼體內部貼有絕緣導熱貼紙。

PCBA模塊灌膠成一個整體，提升耐候性和散熱性能。

測得PCBA模塊長度為51.58mm。

寬度為51.36mm。

厚度為24.25mm。

將導熱膠清理乾淨，方便對器件進行觀察。

PCBA模塊正面一覽，器件布局緊湊，保險絲、NTC浪涌抑制電阻、壓敏電阻等器件外套絕緣管，中心區域設有薄膜濾波電容、濾波電感、PFC升壓電感等器件。

主板背面一覽，板子鏤空加裝塑料隔離板，平面變壓器沉板設計。

拆掉隔離板，主板背面設有整流橋、主控晶片、PFC升壓控制器、PFC整流管、光耦、輸出VBUS開關管等器件。

充電器輸入端一覽，焊接保險絲、NTC浪涌抑制電阻、壓敏電阻、共模電感、安規X2電容、熱敏電阻等元件。

輸入端保險絲外套熱縮管絕緣。

綠色NTC浪涌抑制電阻用於抑制上電浪涌電流，減小插入插座時的火花。

藍色壓敏電阻來自STE松田電子，規格為10D561K，用於輸入過壓保護。

第一級共模電感採用漆包線和絕緣線繞制，外包熱縮管絕緣，底部焊接絕緣支架。

安規X2電容來自STE松田電子，規格為0.33μF。

第二級共模電感採用扁銅線繞制。

充電器內部一顆溫度保險絲來自貝特電子，熔斷溫度為150℃，固定在共模電感上檢測溫升，用於充電器內部過熱保護。

整流橋絲印LMB10L30，板子正反面各焊接一顆，使用兩顆以均攤發熱，降低溫升。

另一顆整流橋特寫。

CBB21薄膜電容，規格為0.68μF 450V。

另一顆薄膜濾波電容來自CARLI凱勵，規格為1μF 450V。

濾波電感特寫。

PFC控制器採用矽力傑SY5072B，絲印d9，運行在臨界模式，採用恆定導通時間運行，內置的升壓轉換器採用准諧振開關，谷底開通，以獲得高效率及優化EMI性能，採用SOT23-6封裝。

PFC升壓開關管採用Navitas納微半導體NV6134氮化鎵功率晶片，該晶片內置驅動器以及高精度無損耗電流採樣電路，260mΩ導通電阻，耐壓650V，支持2MHz開關頻率，採用6*8mm QFN封裝，節省面積。

PFC升壓電感特寫。

ES5JCF快恢復二極體，用於PFC整流。

前端設有高壓濾波電解電容以及主控晶片供電電容。

高壓濾波電容來自BERYL綠寶石，其中三顆規格為400V 15μF。

一顆規格為400V 22μF。

主控晶片供電電容來自承興，規格為100V 10μF。

主板一側設有Y電容，同時焊接平面變壓器小板，磁芯覆蓋塑料殼保護。

將平面變壓器小板拆下，板子一面設有初級開關管以及兩顆輸出濾波固態電容。

板子另一面設有同步整流控制器和同步整流管。

電源主控晶片來自安森美，型號NCP1342，是一顆高頻反激准諧振初級PWM控制器，內置主動X2電容放電、支持寬範圍Vcc供電、支持外接熱敏電阻進行過熱保護，具備多重完善的保護功能，採用SOIC-9封裝。

初級開關管同樣採用納微半導體NV6134氮化鎵功率晶片。

平面變壓器磁芯拆開一覽。

Y電容來自ISND廈門華信安，為串聯雙重絕緣設計。

兩顆億光EL 1019光耦用於輸出電壓反饋和PFC控制功能。

同步整流控制器來自傑華特，絲印JWJ9J，實際型號為JW7726B，是一顆同步整流控制器，支持ACF主動鉗位、DCM、QR准諧振以及CCM反激的同步整流控制器，具備快速關斷能力。支持高側和低側應用，具有低待機電流。在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓。

傑華特 JW7726B 資料信息。

同步整流管採用威兆半導體VSP003N10HS-G，NMOS，支持10V邏輯電壓驅動，耐壓100V，導阻3.8mΩ，採用PDFN5*6封裝。

充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，並被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品採用，產品質量獲得客戶一致認可。

兩顆濾波固態電容也是來自綠寶石，規格為25V 470μF。

輸出端一覽，USB-C母座垂直焊接在主板上，左側設有一顆固態濾波電容，後方以及右側則設有塑料板進行隔離保護。

第三顆輸出濾波固態電容也是來自綠寶石，規格為25V 470μF。

協議晶片來自英集芯，型號為IP2726，是一顆應用非常廣泛的協議晶片。英集芯IP2726是一顆集成多種協議、用於USB輸出埠的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品採用。

輸出VBUS開關管來自威兆半導體，型號VS3698AE，NMOS，耐壓30V，導阻3mΩ，PDFN3333封裝。

威兆半導體 VS3698AE 詳細資料。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上摩托羅拉125W氮化鎵快充充電器的核心器件清單，方便大家查閱。

這款125W氮化鎵充電器採用摩托羅拉旗下快充系列經典外觀設計，機身黑色磨砂外殼抗指紋，同時通過亮面撞色設計品牌logo和125W輸出功率。充電器具備100W通用快充輸出和5A PPS輸出，對主流安卓手機快充兼容性都很好，可為筆記本電腦充電。

充電頭網拆解了解到，摩托羅拉125W氮化鎵快充充電器內部電源模塊基於PFC+QR架構開發，PFC控制器採用矽力傑SY5072B，QR反激開關電源採用安森美NCP1342+傑華特JW7726B，分別搭配納微兩顆氮化鎵功率晶片NV6134以及威兆同步整流管，採用英集芯IP2726協議晶片控制輸出。

整機電源模塊灌膠處理，充電器的內部元器件布局非常緊湊，並使用了集成度更高的平面變壓器。內置一顆溫度保險絲，串聯在交流輸入上，用於整機過熱保護，內部用料和做工都非常紮實。
