包裝盒底部印有充電器型號和序列號，越南組裝。

從包裝盒內部取出固定無線充電器的紙板和使用說明書。

無線充電器採用紙板固定。

USB-C插頭和線纜通過卡紙固定。

無線充電器包裝內容物一覽。

蘋果MagSafe磁吸無線充電器採用編織線纜。

由於採用了編織線纜，充電器型號和電源參數印刷在充電板邊緣，充電器支持5V3A、9V3A和15V3A三檔輸入功率。

另一側印刷特寫。

在USB-C插頭外殼上印有紐西蘭R-NZ和日本VCCI認證標識，USB-C公頭印有磁吸無線充電器型號和序列號信息。

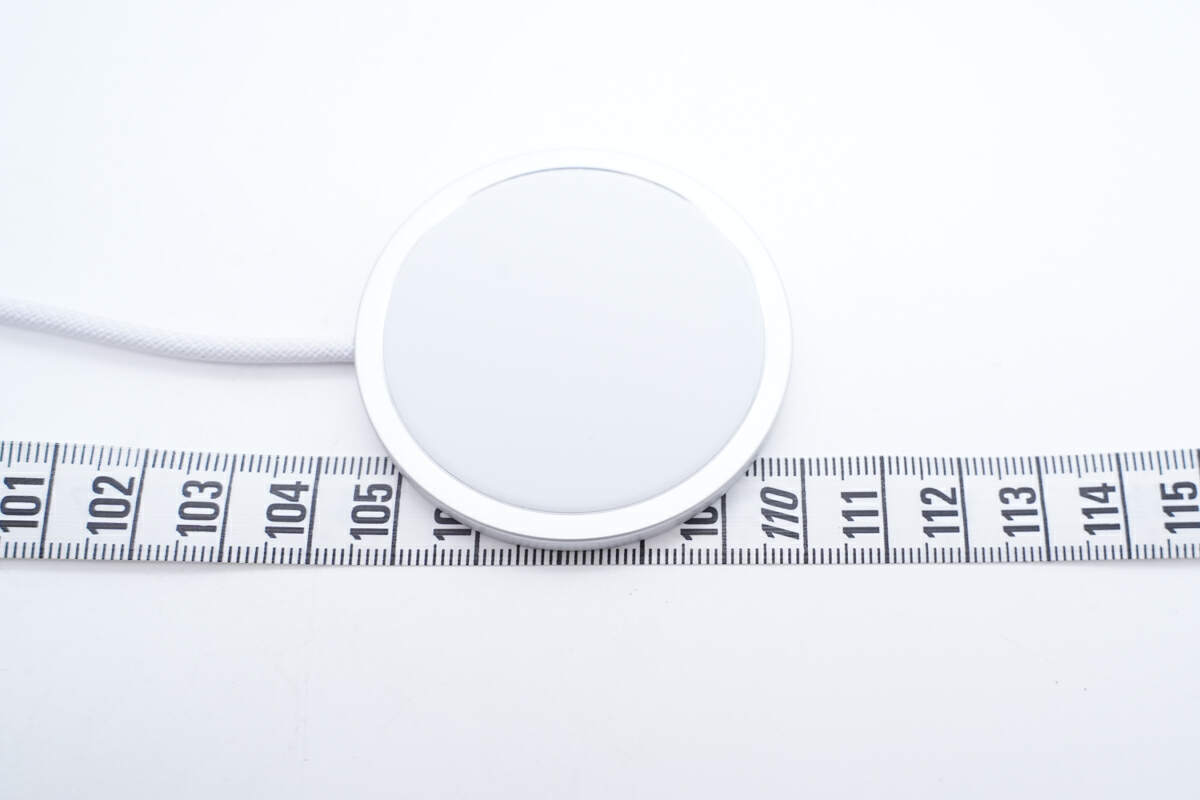

測得磁吸無線充電器總長度約為110cm。

無線充電板直徑約為55.5mm。

測得無線充電板厚度約為4.45mm。

使用蘋果30W充電器搭配新款磁吸無線充電器為iPhone 14 Pro充電，測得充電輸入功率為18W。

為iPhone 14 Pro Max充電，充電輸入功率約為18.15W。

測得無線充電器待機狀態下申請9V電壓，待機功率約為0.34W。

最後測得無線充電器重量約為46.4g。

蘋果新款MagSafe磁吸無線充電器A2580拆解

看完了蘋果新款MagSafe磁吸無線充的開箱和外觀展示，下面就進行拆解，一起看看內部的用料和做工。

首先使用切割機切開USB-C插頭塑料外殼。

塑料外殼內部為不鏽鋼外殼，通過點焊固定。

不鏽鋼外殼與USB-C插頭之間點焊金屬片固定。

線纜尾部紮緊固定。

打開不鏽鋼外殼，內部設有PCBA模塊，並填充黑色導熱膠水。

另一面完全被導熱膠水填充。

清理掉填充的導熱膠水，USB-C插頭內部PCBA模塊一覽，PCB設有兩顆晶片。

另外一面設有合金電感和濾波電容。

在PCB尾部設有導線焊點，焊點打膠加固。

清理掉填充的膠水，導線焊點特寫。

其中一顆晶片絲印3GK07 A QOD411 P8R45917 099 082，用於USB-C接口控制。

搭配使用的時鐘晶振特寫。

另一顆晶片來自TI德州儀器，絲印45A9L08 CP3100A1 D1S2V。

兩顆晶片中間的小晶片特寫。

合金電感表面噴塗油漆和二維碼。

拆下USB-C插頭的金屬外殼和塑料定位支架，內部鍍金端子一覽。

接下來拆解無線充電板部分，從邊緣撬開面板，在面板內部貼有屏蔽銅箔。

無線充電板內部設有無線充電線圈，在邊緣設有用於吸附手機的磁鐵。

蓋板內部的屏蔽銅箔特寫，邊緣還設有用於通信的線圈。

屏蔽銅箔連接到無線充電板內部。

拆開包裹磁鐵的鋁製外殼，取出內部無線充電線圈和PCBA模塊。

內部PCBA模塊通過雙面膠粘貼在鋁合金殼體上散熱，隔磁片與鋁合金外殼之間設有黑色塑料板絕緣。

連接導線通過卡子固定。

導線連接蓋板內部的通信線圈。

吸附手機的16顆磁鐵和無線充電線圈特寫，線圈焊點打膠絕緣。

無線充電線圈採用利茲線繞制，線圈焊點紮實飽滿。

從隔磁片上拆下塑料支架。

在隔磁片背面粘貼銅箔屏蔽。

PCBA模塊通過導線焊接連接供電。

導線固定線卡與鋁合金外殼點焊固定。

導線通過焊接連接，兩側裸線為屏蔽層。

其中一顆晶片來自ST意法半導體，絲印STWTD1A0，推測為內部主控晶片。

外置的時鐘晶振特寫。

晶片表面被膠水覆蓋，絲印難以辨認。

兩顆貼片電感特寫。

另一顆晶片絲印同樣被膠水覆蓋。

另一顆晶片表面噴塗二維碼。

清理掉表面的二維碼，無線充電晶片來自ST意法半導體，型號STWTA1A1。

兩顆絲印96的MOS管用於諧振電容切換。

另一顆開關管絲印相同。

無線充電線圈採用利茲線繞制。

線纜內部設有橙色與藍色電力線芯，綠色和白色數據線芯，並設有金屬屏蔽網。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上蘋果新款MagSafe磁吸無線充電器的核心器件清單，方便大家查閱。

蘋果新推出的磁吸無線充電器延續了老款產品中電源轉換電路和無線充電電路分離的設計，從根本上將熱源分開，降低溫升，從而提升消費者的使用體驗。新款磁吸無線充電器最明顯的提升，是採用編織線身，避免傳統TPE外皮出現開裂，破皮現象，使用壽命更長。

充電頭網通過拆解了解到，新款的磁吸無線充電器相比老款無線充電器，集成度更高，在USB-C插頭內部設有USB-C接口控制器和一顆德州儀器的電源晶片，在無線充電器中使用了兩顆意法半導體的高集成晶片，相比老款無線充電器，集成更多功能，減少外圍元器件數量。

USB-C插頭通過鋼套點焊保護，內部設有PCBA模塊用於電源轉換，並使用導熱膠填充，提升散熱性能。在無線充電器中也採用雙面膠將PCBA模塊粘貼至鋁合金外殼，增強散熱，降低溫升。得益於集成度的提升，PCBA模塊面積顯著減小，簡化了充電器內部布局設計。
