輸入端外殼為灰色，並印有充電器參數信息。

充電器參數特寫

型號：V12060L1H0-CN

輸入：100-240V~50/60Hz 3A

輸出：5V3A、9V2A、11V6A、20V6A

PDO：5V3A、9V3A、12V3A、15V3A、20V5A

PPS：5-20V5A

製造商：東莞達宏電子有限公司

充電器通過了CCC認證。

機身頂部配置USB-C接口，黑色膠芯不露銅。

實測充電器機身長度為61.09mm。

寬度為52.4mm。

厚度為28.85mm。

和蘋果140W充電器對比，體積優勢明顯。

充電器拿在手上的大小直觀感受。

另外測得充電器重量約為114g。

使用ChargerLAB POWER-Z KM003C測得USB-C口支持UFCS、QC2.0、PD3.0、PPS、QC5、DCP充電協議。

PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及5-20V5A一組PPS電壓檔位。

測得UFCS融合快充具備5-11V3A一組PPS電壓檔位。

vivo 120W氮化鎵閃充充電器拆解

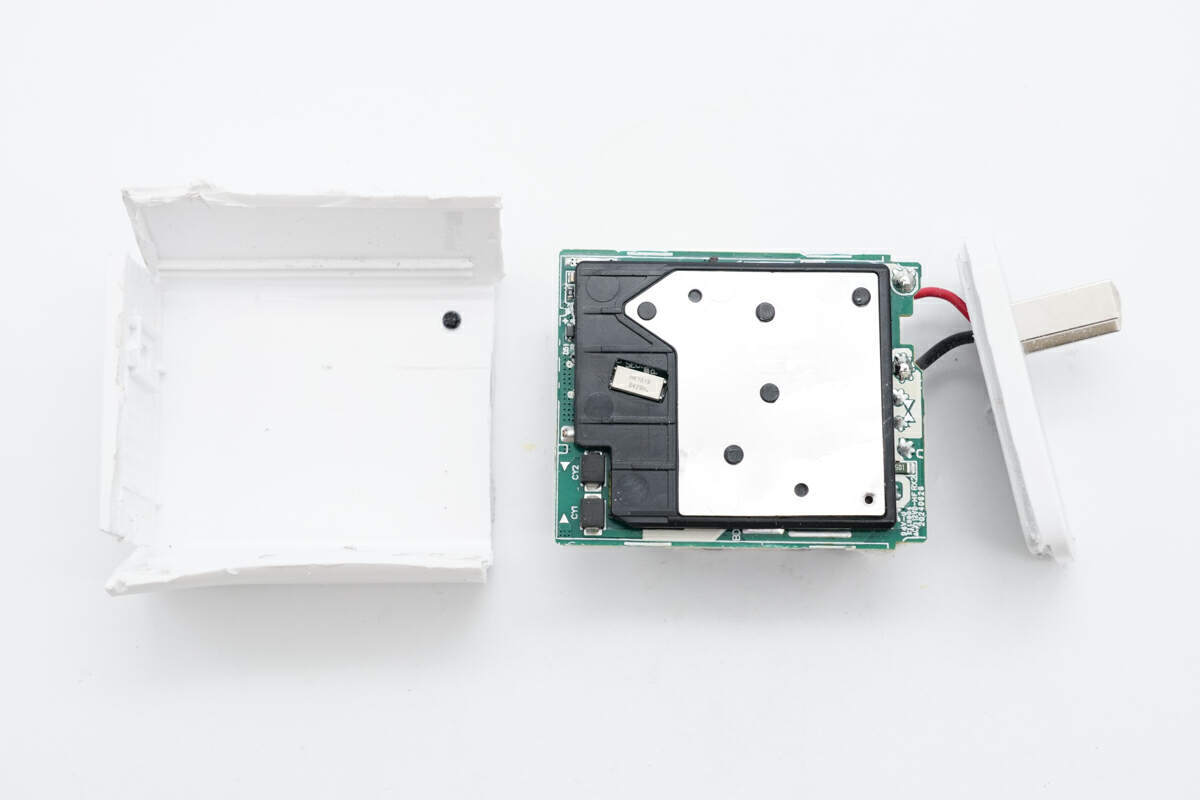

將充電器機身殼切割開，取出內部PCBA模塊。

連接導線與插腳金屬片壓接處理。

測得PCBA模塊長度為56.37mm。

寬度為46.11mm。

厚度為23.78mm。

PCB板正面前端器件打膠加固，高壓濾波電解電容頂部貼有海綿保護，初次級間設有隔離板。

主板背面覆蓋塑料板以及散熱片，散熱片通過固定柱和塑料板固定在一起。

將塑料板拆下，PCB板背面核心晶片也打膠幫助散熱。

PCB板正面一覽，設有四顆高壓濾波電解電容，中心有一顆主控晶片供電電容。

主板背面一覽，設有整流橋、開關電源主控晶片、初級開關管、光耦以及貼片Y電容等器件。

輸入端一覽，設有延時保險絲、NTC熱敏電阻、共模電感、安規X電容以及高壓濾波電解電容。

延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。

NTC熱敏電阻特寫，用於抑制上電浪涌電流。

另一顆特寫。

共模電感外套絕緣管。

安規X2電容來自HJC華容，規格為0.047μF。

另一顆共模電感特寫，兩級設計用於濾除EMI干擾。

整流橋來自PY平偉，型號TMBFR310，規格為3A 1000V。

另一顆特寫。

板子一側設有高壓濾波電解電容以及工字電感。

兩顆高壓濾波電解電容來自Koshin東佳，規格為400V 27μF。

另外兩顆來自AiSHi艾華，規格為400V 27μF。

工字電感外套絕緣管。

主控晶片供電電容來自東佳，規格為50V 10μF。

板子另一側設有變壓器。

開關電源主控晶片來自南芯科技，型號SC1843，內置氮化鎵驅動器，支持直驅氮化鎵驅動器。

初級開關管來自英諾賽科，型號INN700DA240A，是一顆耐壓700V的增強型氮化鎵開關管，額定耐壓為700V，導阻240mΩ，具備開爾文源極，採用DFN5*6封裝。

英諾賽科氮化鎵開關管具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。適用於圖騰柱PFC，快充電源，高功率密度以及高能效開關電源應用。

英諾賽科 INN700DA240A 資料信息。

充電頭網拆解了解到，英諾賽科氮化鎵晶片目前已被三星，OPPO，VIVO，聯想，雅迪，LG，華碩，安克，努比亞，倍思，綠聯，閃極等多家知名品牌和廠商所採用，出貨量突破6億顆。

變壓器特寫。

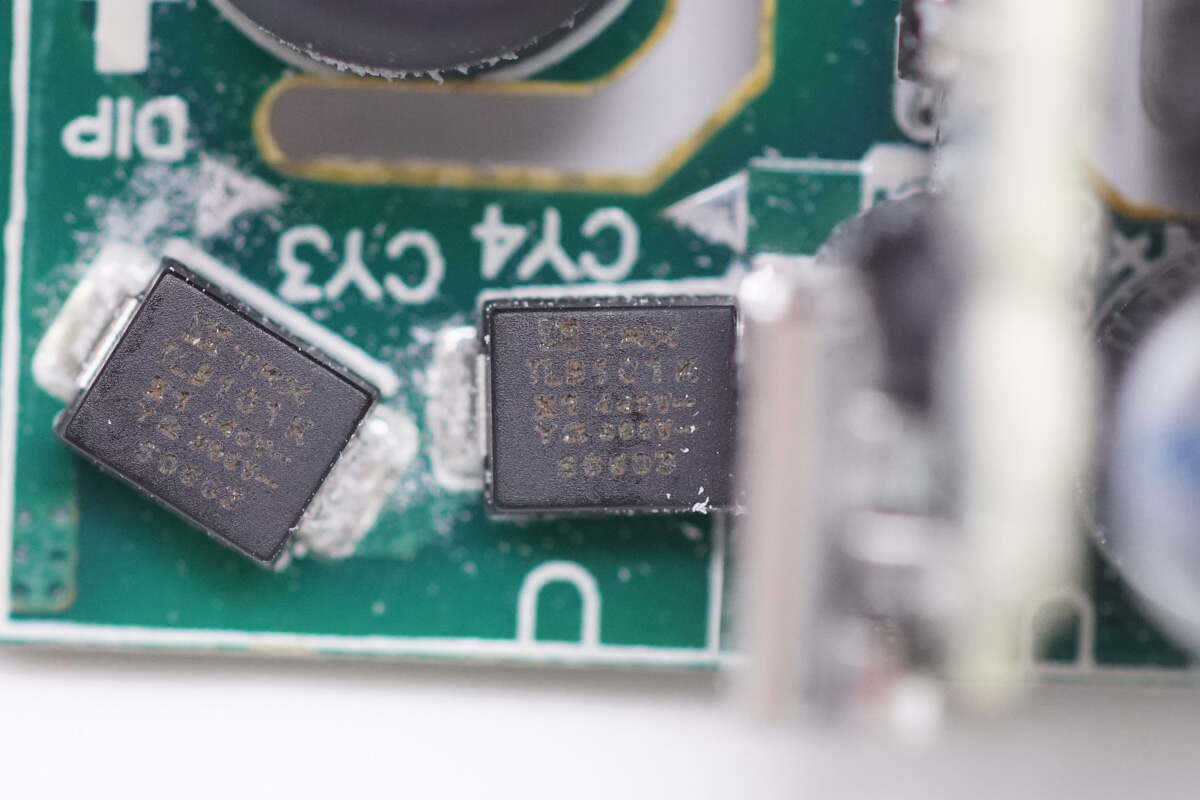

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用於氮化鎵快充這類高密度電源產品中。料號為TBY2331KB。

特銳祥專注於被動元器件的研發、生產及銷售，註冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力於陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化矽PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

另外兩顆特銳祥貼片Y電容料號TBY2101KB。

HK1019光耦，用於輸出電壓反饋。

輸出端設有兩顆固態電容，USB-C母座使用小板焊接。

將輸出端小板拆下，板子上設有協議晶片以及輸出VBUS開關管。

同步整流控制器同樣來自南芯科技，型號SC1845，是一顆用於反激開關電源的同步整流控制器，支持寬輸出電壓，輸出電壓可低至0V，晶片無需輔助繞組供電，專利的自適應開通檢測電路能避免整流管誤導通。內置的驅動器能夠兼容多種MOS，高能效滿足CoC V5和DoE VL能效要求，晶片支持400KHz開關頻率，支持DCM、CCM和QR工作模式，支持高側和低側應用，採用SOT23-6封裝。

南芯科技SC1845資料信息。

同步整流管來自華潤微，型號CRSM038N10N4，NMOS，耐壓100V，導阻3mΩ，採用DFN5*6封裝。

兩顆輸出濾波固態電容來自綠寶石，規格為25V 560μF。

協議晶片來自英集芯，型號IP2256U，這是一款集成多種協議，用於USB埠的快充協議控制IC，支持多種快充協議，包括USB Type C DFP，PD2.0/PD3.1/PPS，HVDCP QC5/QC4+/ QC3+/QC3.0/QC2.0，UFCS，Apple 2.4A，BC1.2以及SAMSUNG 2.0A，為適配器、車充等單向輸出應用提供完整的解決方案。

IP2256U具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2256U資料信息。

輸出VBUS開關管來自威兆半導體，型號VS3698AE，NMOS，耐壓30V，導阻3mΩ，PDFN3333封裝。

威兆半導體 VS3698AE 詳細資料。

全部拆解一覽，來張全家福。

充電頭網拆解總結

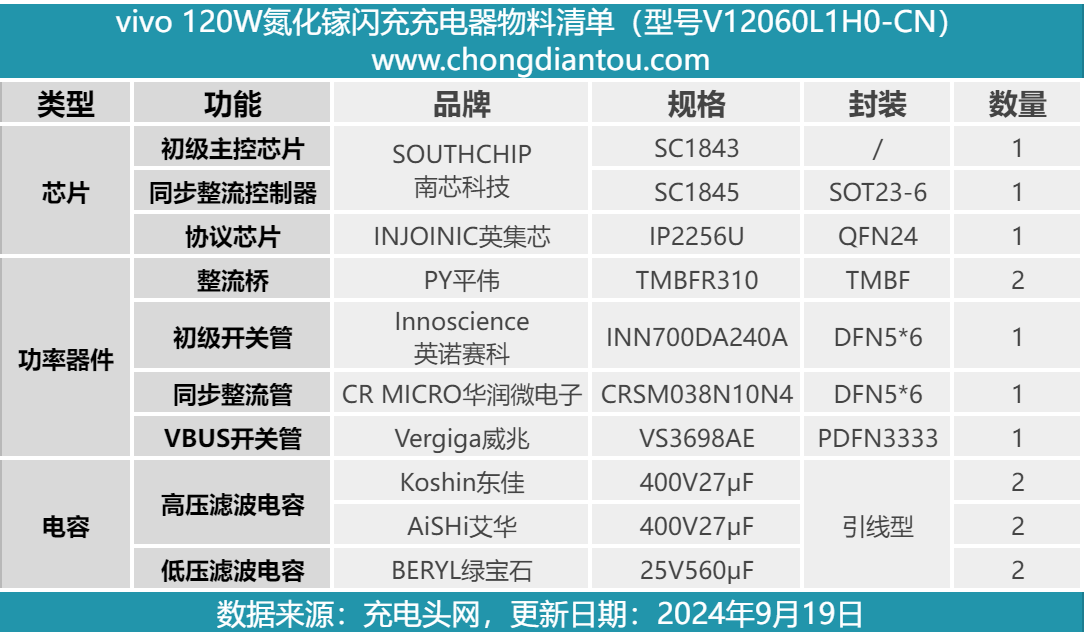

最後附上vivo 120W氮化鎵閃充充電器的核心器件清單，方便大家查閱。

vivo 120W氮化鎵閃充充電器採用經典白色直板機身設計，正面新增120W字樣設計，可以直觀了解最大輸出功率。充電器不僅支持vivo的20V6A 120W FlashCharge，還支持33W UFCS快充和100W PD快充，以及5-20V5A一組PPS快充，滿足vivo用戶設備快充需求同時，很好兼容其他品牌設備。

充電頭網通過拆解了解到，這款充電器PCBA模塊背面核心器件打膠以及覆蓋散熱片幫助散熱，正面器件也打膠加固，初次級做了隔離處理。充電器採用了南芯科技SC1843+SC1845電源方案，分別搭配英諾賽科氮化鎵開關管和華潤微同步整流管。

協議晶片採用英集芯IP2256U，接口輸出性能以及兼容性得益於該器件的使用，有了全方位提升。此外採用了艾華、東佳、綠寶石等大品牌電容濾波，做工用料，紮實可靠。
