輸出協議晶片採用偉詮WT6676F，支持3.3V~45V寬工作電壓範圍，支持USB PD 3.1 SPR 和EPR36V 規範，接口豐富，支持過熱保護和PFC控制。充電器內部採用多塊PCB焊接組合，並採用導熱膠灌封工藝，增強散熱性能，提升機械強度和耐候性，充分利用空間，縮小充電器體積。

相關閱讀：

1、拆解報告：安克140W USB PD3.1氮化鎵充電器

Aohi

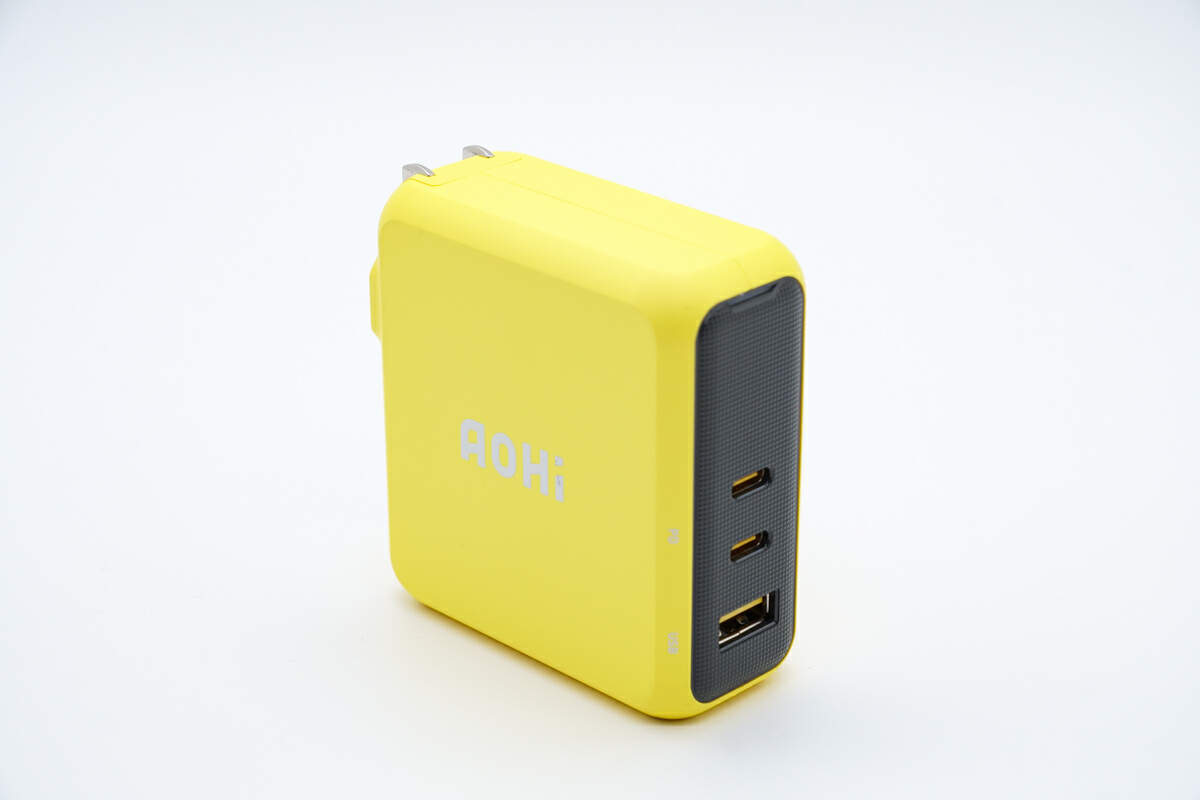

Aohi MAGCUBE 140W氮化鎵充電器

Aohi這款140W氮化鎵充電器延續MAGCUBE系列精緻外觀設計，加之機身小巧，功率密度達0.88W/cm³，同時配備可摺疊插腳，小巧便攜，對用戶來說第一印象就很不錯。

此外配備2C1A三個接口，兩個PD快充口均支持140W，性能完全一樣，日常盲插使用很方便。並且可全程滿載給蘋果MacBook Pro 16 M1 Max全速充電，快速滿血復活。接口支持PD、PPS、UFCS等快充協議，還能很好適配蘋果、三星、小米、黑鯊等品牌手機，多設備黨一個就夠。

充電頭網通過拆解了解到，這款充電器內部採用PFC加三路獨立QR反激開關電源架構。PFC電路採用了PI PFS5278F PFC控制器。兩路開關電源，PI INN4576F晶片搭配獨特雙變壓器設計首次亮相，更穩定，能更好的保護設備，整體表現接近蘋果原裝。第三路開關電源主控晶片採用PI INN3378C。得益於PI晶片的高集成度，電路非常簡潔。

輸出端採用英集芯IP2738和IP2736U兩顆協議晶片分別控制兩個PD快充口和USB接口輸出。綠寶石固態電容進行同步整流輸出濾波，PCBA模塊整體灌膠，並粘貼導熱墊和散熱片加強散熱，整體做工用料不錯。

相關閱讀：

1、拆解報告：Aohi MAGCUBE 140W 2C1A氮化鎵充電器

Aohi 140W 2C1A氮化鎵充電器（青春版）

Aohi 140W氮化鎵充電器（青春版）採用方形外殼設計，配有國標固定插腳，方便日常攜帶收納。充電器具備2C1A接口，USB-C1接口支持140W PD3.1快充，USB-C2接口支持100W快充，三口均支持快充輸出，並支持功率自動分配，可為兩台筆記本電腦同時快充，性能強悍。

充電頭網通過拆解了解到，這款充電器採用PFC+AHB開關電源設計，同步整流。其中PFC控制器採用傑華特JW1572，AHB控制器採用傑華特JW1556，氮化鎵半橋晶片採用傑華特JW1568K，PFC開關管採用英諾賽科INN700D140C。

輸出採用降壓方案，使用英集芯IP2738U協議晶片用於兩個USB-C接口，IP2723T協議晶片用於USB-A接口，搭配使用IP6550同步降壓控制器。同步降壓開關管和VBUS開關管均來自威兆半導體。PCBA模塊整體打膠粘貼導熱墊，包裹散熱片加強散熱，降低大功率輸出時的溫升。

相關閱讀：

1、拆解報告：Aohi 140W 2C1A氮化鎵充電器（青春版）

Apple蘋果

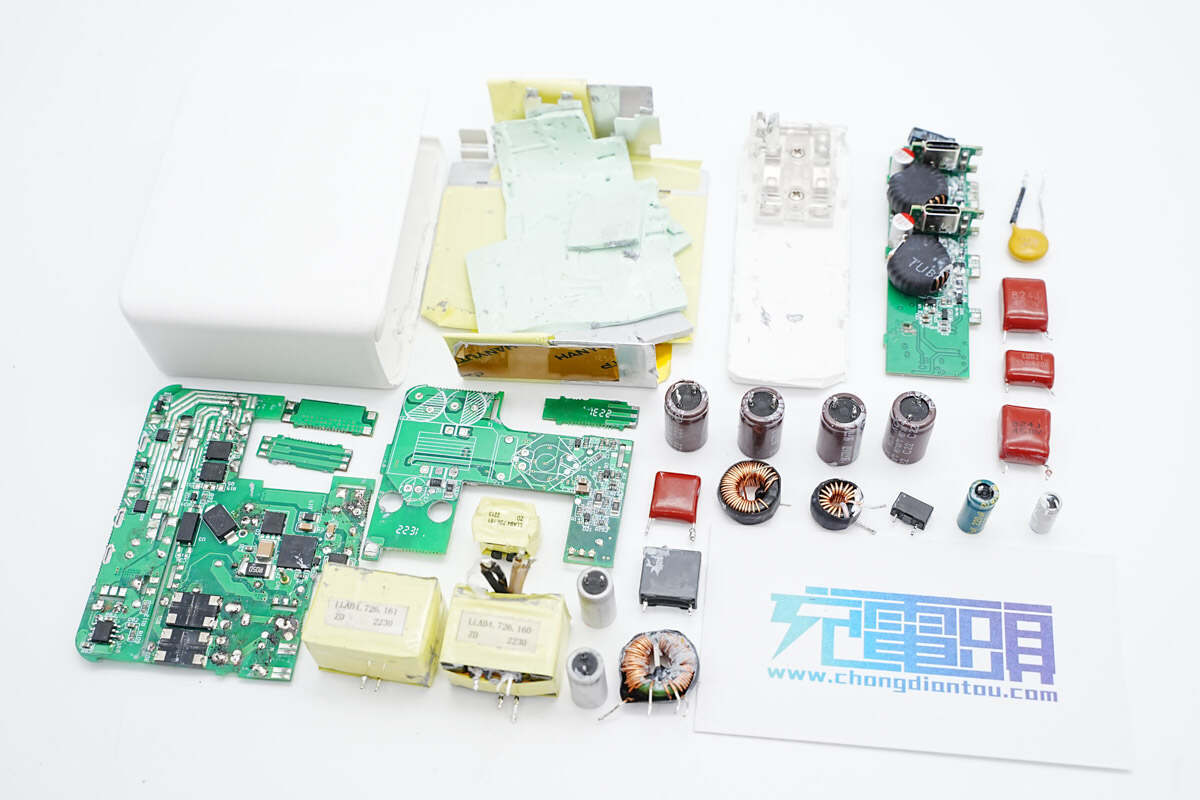

蘋果140W氮化鎵充電器

蘋果這款140W氮化鎵充電器作為新款MacBook Pro標配充電器，延續光滑圓潤風格設計，配備獨立模塊設計可拆卸摺疊插腳，便攜便用。當然作為首款支持USB PD3.1快充的充電器，支持最大28V5A 140W快充，性能也是槓槓的。

充電頭網通過拆解了解到，這款140W氮化鎵充電器保持蘋果一貫的高水準用料做工要求。採用PFC+同步降壓+LLC開關電源架構設計，推測為LLC固定變比，通過同步降壓調節輸出電壓。輸入端設有主動被動相結合的整流電路，控制器、MOS管大多為定製料號，來自意法、英飛凌、安森美、東芝等國際知名大廠。

電源初級採用一顆ST單片機控制，搭配兩路安森美驅動器進行降壓和LLC控制，此外還有兩顆氮化鎵功率管。日系紅寶石電解電容進行初級側濾波，次級側同步整流控制器和同步整流管均來自安森美，整體又是一款堆料十足的產品，可以說相當符合蘋果風格。

作為全球首款支持USB PD3.1快充的充電器，其推出的意義是不言而喻的，相信在蘋果的影響下，更多的廠商會快速跟進，屆時一系列支持新快充標準的筆電、充電器、數據線等配件也會如雨後春筍般紛紛冒出，消費者也會享受到科技升級帶來的好處。

相關閱讀：

1、拆解報告：蘋果新款MacBook Pro16標配140W氮化鎵充電器

Baseus倍思

倍思140W 2C1A氮化鎵充電器

倍思推出的這款140W氮化鎵充電器具備2C1A接口，USB-C1接口支持28V輸出，滿足蘋果MacBook Pro 16筆記本電腦的快充。此外USB-C2接口支持100W快充，USB-A口支持60W快充，多口共同使用時支持功率自動分配。能夠滿足手機，筆記本電腦和其他設備供電需求。

充電頭網通過拆解了解到，這款充電器內部採用恩智浦TEA2016高集成電源晶片，PFC開關管採用納微NV6127氮化鎵功率晶片，LLC開關管採用華瑞微HRD65T180GE，固定電壓輸出。輸出採用一路升降壓電路和兩路同步降壓電路，用於三個接口的快充輸出。

140W輸出採用英集芯IP2736協議晶片搭配南芯SC8701同步升降壓控制器，兩路降壓採用智融SW3516H降壓晶片。PCBA模塊包裹黃銅散熱片進行散熱，並使用大面積導熱墊和導熱膠填充，加強散熱，降低溫升。

相關閱讀：

1、拆解報告：倍思140W 2C1A氮化鎵充電器

倍思240W 3C1A+DC氮化鎵桌面充電器

倍思這款桌面充電器自帶1.5米長電源線，便於在辦公環境使用。充電器具備3個USB-C接口和1個USB-A接口以及DC輸出接口，搭配有響應的轉接線，能夠滿足筆記本電腦以及手機等外設的同時充電使用。這款充電器還配有顯示屏，能夠顯示各個接口的充電功率，方便了解各個設備的充電情況。並且支持藍牙APP控制。

充電頭網通過拆解了解到，倍思這款240W氮化鎵桌面充電器採用四塊PCB焊接組成，外層採用黃銅散熱片，並粘貼石墨導熱貼加強散熱。PFC電路採用傑華特JW1572控制器搭配兩顆英諾賽科INN650D150A氮化鎵開關管並聯，並使用泰科天潤G5S06506QT碳化矽二極體。

AHB半橋採用傑華特JW1556控制器搭配納芯微NSD1624D半橋驅動器，搭配使用兩顆英諾賽科INN650D150A氮化鎵開關管。降壓輸出使用兩顆水芯電子M12359 SOC晶片，實現兩個USB-C口和1A1C接口獨立快充。

採用鈺泰半導體ETA2821為顯示小板供電，顯示驅動晶片來自中微愛芯。藍牙模塊採用傑理晶片。充電器內部使用昱光電解電容，低壓輸出採用永銘固態電容，內部USB-C和USB-A接口數據引腳均採用TVS進行靜電保護。內部做工紮實，用料可靠。

相關閱讀：

1、拆解報告：倍思240W 3C1A+DC氮化鎵桌面充電器

BULL公牛

公牛240W氮化鎵桌面充電器

公牛這款240W桌面充電器自帶1米長電源線，具備3C1A四個USB快充接口。充足的輸出功率，帶來了優秀的快充體驗，可以同時滿足兩台筆記本滿功率充電，還可以同時滿足三台設備同時滿功率充電。其中USB-C1接口支持140W輸出功率，USB-C2接口支持100W輸出功率，所有接口均支持快充，並支持功率自動分配。

充電頭網通過拆解了解到，公牛這款插座採用灌封工藝。內部採用恩智浦TEA2016高集成電源晶片，用於PFC和LLC控制。PFC開關管和LLC開關管均來自鎵未來，採用 G1N65R150PB-H 用於PFC開關管，兩顆 G1N65R240PB-N用於LLC開關管。並採用美浦森 MSM06065G1 碳化矽二極體用於PFC整流。

同步整流採用恩智浦TEA1995，搭配使用萬京源電解電容和固態電容。輸出降壓方案來自智融科技，採用一顆SW3566H降壓主控晶片用於USB-C1接口140W輸出，兩顆SW3516P用於USB-C2，USB-C3和USB-A接口輸出。智融SW3566H晶片快充協議支持全面，內部集成MCU，無需額外的MCU，適合多口快充應用，有效簡化電路設計。

相關閱讀：

1、拆解報告：公牛240W 3C1A氮化鎵桌面充電器

canaan嘉楠

嘉楠Avalon Nano 3 140W電源適配器

嘉楠科技這款PD3.1適配器支持140W輸出功率，用於為Avalon Nano 3便攜AI算力伺服器供電。適配器採用黑色機身，支持100-240Vac寬電壓輸入，輸入端為八字電源插座，可更換不同的電源線從而在多個國家使用，適配器自帶1.2米長輸出線，為USB-C接口，可兼容其他品牌的用電設備使用。

充電頭網通過拆解了解到，嘉楠科技這款140W適配器PCBA模塊整體包裹鋁片散熱，PCBA模塊打膠並粘貼導熱墊，對應發熱元件設有散熱片，並通過麥拉片隔離絕緣。適配器採用通嘉LD7790二合一主控晶片，內部集成PFC控制器和反激控制器。

適配器內部PFC開關管和反激開關管均來自龍騰，同步整流控制器來自芯源半導體，同步整流管來自維安，協議晶片採用英集芯IP2736，搭配使用全宇昕VBUS開關管。適配器PCBA模塊器件之間大量打膠加固，用料和做工紮實可靠。

CUKTECH酷態科

酷態科15號140W 3C1A充電器

酷態科15號充電器採用銀色和黑色外殼設計，輸出接口設在黑色區域，方便辨認。充電器設有3C1A接口，其中兩個USB-C接口均支持140W快充輸出，使用藍色膠芯表示支持140W快充。充電器配有摺疊插腳，方便日常攜帶收納。同時還附贈一條1.5米長240W數據線，支持6A快充，適配筆記本電腦，手機，平板電腦充電使用需求。

充電頭網通過拆解了解到，酷態科15號充電器PCBA模包裹散熱片，並灌封導熱膠填充，提升充電器的散熱性能和耐候性。充電器內部採用PFC+LLC+SR架構，使用一顆矽力傑二合一控制器搭配英諾賽科氮化鎵開關管。

兩路140W USB-C 輸出採用南芯SC9712A快充SOC晶片，晶片內部集成協議晶片和同步降壓控制器，USB-C3和USB-A口採用南芯SC2153A協議晶片搭配英集芯IP6550同步降壓控制器。內部高壓濾波電容和輸出固態電容全部來自東佳。PCBA模塊由多塊小板組合焊接，提升空間利用率，內部採用知名品牌元件，做工紮實可靠。

相關閱讀：

1、拆解報告：酷態科15號140W 3C1A充電器

HP惠普

惠普140W電源適配器（光寶版）

惠普140W電源適配器採用亮面和磨砂拼接外殼，外殼為黑色配色，並自帶1.8米長輸出線。這款適配器採用梅花接口供電，帶有接地線，可根據使用場合更換不同長度的電源線。適配器支持100-240Vac寬輸入電壓，輸出具備5-28V輸出擋位，支持140W PD3.1快充，可以為支持PD3.1的筆記本電腦快充。

充電頭網通過拆解了解到，惠普這款電源適配器由光寶代工，適配器採用PFC+反激二合一控制器，整流橋和PFC整流管來自光寶，PFC開關管和VBUS開關管來自富鼎先進，初級開關管來自萬國。協議晶片來自通嘉科技。電容來自台容科技和豐賓，內部用料均為知名品牌。PCBA模塊整體打膠並包裹鋁片散熱。針對筆記本電腦應用進行散熱優化，確保長時間穩定運行。

相關閱讀：

1、拆解報告：惠普140W USB-C電源適配器

惠普140W電源適配器（台達版）

惠普140W筆記本電源適配器採用黑色配色，外殼採用亮面和磨砂拼搭設計，自帶1.8米長USB-C輸出線。適配器採用可更換電源線設計，可以根據使用場合，更換不同長度的電源線，方便使用。適配器支持100-240Vac寬電壓輸入，輸出支持140W PD3.1快充，滿足為支持PD3.1的筆記本電腦供電。

充電頭網通過拆解了解到，惠普這款電源適配器由台達電子代工，PFC控制器為台達定製型號，HFB半橋控制器來自英飛凌，PFC開關管和同步整流管來自英飛凌，HFB半橋開關管和VBUS開關管來自士蘭微。內部發熱元件焊接在垂直小板上，打膠填充加強散熱。PCBA模塊整體包裹散熱片，內部打膠填充提升散熱性能，滿足筆記本長時間大功率輸出工況。

相關閱讀：

1、拆解報告：惠普140W USB-C電源適配器

JOYROOM機樂堂

機樂堂140W 3C1A氮化鎵充電器

機樂堂這款氮化鎵充電器為黑色方形設計，配有國標摺疊插腳，便於日常攜帶與收納。充電器具備3C1A接口，USB-C1接口支持140W輸出，USB-C2接口支持100W輸出，其餘兩個接口也支持快充，並支持功率自動分配，滿足筆記本電腦，手機等多個設備同時充電使用。

充電頭網通過拆解了解到，這款充電器內部採用PFC+反激開關電源架構，使用安森美NCP1623+NCP1342晶片，搭配華源智信HY913B同步整流控制器，固定電壓輸出。其中PFC開關管來自維安，PFC整流管來自捷捷微，採用兩顆納微NV6123氮化鎵功率晶片作為反激開關管。

充電器輸出採用三路獨立的降壓電路，其中USB-C1接口支持140W輸出，使用昂寶OB2623搭配芯潭微NDP1415同步降壓控制器，搭配使用華潤微開關管。USB-C2接口採用智融SW3516P降壓協議晶片，USB-C3接口採用智融SW3516H降壓協議晶片，搭配使用力宏微開關管。

充電器高壓濾波電容和固態濾波電容均來自萬京源，PCBA模塊採用導熱膠灌封提升散熱性能，並包裹銅箔屏蔽，PCBA模塊開槽插入麥拉片絕緣，高壓電解電容也設有矽膠帽絕緣，內部做工紮實，用料可靠。

相關閱讀：

1、拆解報告：機樂堂140W 3C1A氮化鎵充電器

KOVOL科沃

科沃140W 1A1C氮化鎵充電器

科沃這款140W氮化鎵充電器採用白色外殼，並配有摺疊插腳，美觀實用，便於攜帶。充電器配有1A1C接口，USB-C接口支持140W輸出，可以滿足蘋果MacBook Pro筆記本電腦的快充需求，還可以用於PD3.1移動電源大功率快充。USB-A接口支持18W快充，滿足日常設備的充電需求。

充電頭網通過拆解了解到，科沃這款140W氮化鎵充電器採用恩智浦TEA2016高集成電源晶片，用於PFC和LLC控制。PFC開關管和LLC開關管均來自鎵未來，採用 G1N65R150PB-N 用於PFC開關管，兩顆 G1N65R240PB用於LLC開關管。並採用美浦森 MSM06065G1 碳化矽二極體用於PFC整流。

二次降壓方案來自英集芯，採用 IP2736 協議晶片用於USB-C接口輸出控制，搭配使用南芯 SC8002 同步整流控制器。USB-A接口採用英集芯 IP6525S 降壓晶片。輸出濾波電容全部來自柏瑞凱。內部PCBA模塊打膠填充，並使用純銅散熱片，提升散熱能力，滿足長時間滿功率輸出使用。

相關閱讀：

1、拆解報告：科沃140W 1A1C氮化鎵充電器

科沃140W雙USB-C氮化鎵充電器

科沃這款140W氮化鎵充電器採用白色外殼，配有摺疊插腳，美觀實用，便於攜帶。充電器配有兩個USB-C接口，均支持140W輸出，並支持功率自動分配。可以滿足蘋果MacBook Pro筆記本電腦的快充需求，還可以用於PD3.1移動電源大功率快充。充電器輸出端設有指示燈，用於指示電源狀態。

充電頭網通過拆解了解到，科沃這款140W氮化鎵充電器採用恩智浦TEA2016高集成電源晶片，用於PFC和LLC控制。PFC開關管採用納微半導體NV6125氮化鎵功率晶片，LLC開關管採用維安WMZ26N65C4，並採用美浦森 MSM06065G1 碳化矽二極體用於PFC整流。

二次降壓方案來自英集芯，採用 IP2736 協議晶片用於USB-C接口輸出控制，搭配使用南芯 SC8002 同步整流控制器，兩路降壓小板設計相同，輸出濾波電容全部來自柏瑞凱。內部PCBA模塊打膠填充，並使用純銅散熱片，與外殼之間粘貼導熱墊，提升散熱能力，滿足長時間滿功率輸出使用。

相關閱讀：

1、拆解報告：科沃140W雙USB-C氮化鎵充電器

LEGION拯救者

拯救者140W氮化鎵充電器

聯想這款拯救者140W氮化鎵充電器採用方塊造型，配合固定插腳設計，適合放在電腦包夾層內部與電腦一同攜帶，相比傳統大塊頭充電器更輕，更小，攜帶體驗也更好。這款充電器支持140W快充輸出，除支持聯想筆記本私有20V7A快充檔位外，還支持28V5A PD3.1快充和5A PPS快充，為其他品牌的筆記本電腦和安卓手機充電也有很好的兼容性。

充電頭網通過拆解了解到，聯想拯救者140W氮化鎵充電器採用純銅散熱片為PCBA模塊散熱，並注膠填充加強導熱。充電器內部採用PFC+AHB架構，PFC採用傑華特JW1572搭配鎵未來G1N65R150PB-N氮化鎵開關管，AHB採用傑華特JW1556B搭配鎵未來G1N65R240PB氮化鎵開關管。

鎵未來氮化鎵開關管為Cascode GaN器件，驅動電路簡單，抗干擾能力強。並具有非常良好的柵極可靠性，柵極支持±20V電壓，能夠兼容矽MOS驅動電路，簡化器件應用，並支持更多的驅動晶片。

相關閱讀：

1、拆解報告：聯想拯救者140W PD3.1氮化鎵快充充電器

lifeme魅藍

魅藍140W 2C1A氮化鎵充電器

魅藍這款氮化鎵充電器採用白色機身，並配有摺疊插腳，時尚便攜。充電器具備2C1A接口，USB-C接口均支持140W快充，USB-A口支持18W快充，兩個C口同時使用時支持65+65W功率分配，滿足兩台筆記本電腦的同時充電需求，USB-A口也可滿足傳統老式設備的充電需求，總體來說相當實用。

充電頭網通過拆解了解到，這款充電器的PCBA模塊包裹鋁片散熱，PCBA模塊採用多塊PCB焊接組合而成。充電器內部採用MPS高集成二合一電源晶片HR1211，PFC升壓開關管採用英諾賽科INN650D150A，PFC整流管來自億源半導體，型號為CDM0D04065N6，LLC開關管採用英諾賽科INN650DA260A。

降壓電路採用英集芯IP2738協議晶片搭配兩路芯潭微NDP1460QB用於USB-C接口輸出，USB-A接口採用英集芯IP6525S降壓晶片。內部高壓濾波電容來自永銘，輸出濾波固態電容來自雲星。PCBA模塊元件通過導熱墊接觸到包裹的鋁片散熱，滿足長時間滿功率輸出需求。

相關閱讀：

1、拆解報告：lifeme魅藍140W 2C1A氮化鎵充電器

L Lab愛蘭博

愛蘭博140W 2C1A氮化鎵充電器

愛蘭博這款USB PD3.1充電器獨具特點，其標誌性的模擬電路搭建設計，專利雙電壓雙口直通電路在PD3.0, PD3.1高功率條件下，皆能實現高效率以及溫度優勢，且僅使用了通用器件，使其在市面上具備相當的競爭優勢。充電器具備2C1A三個輸出接口，其中兩個USB-C口支持盲插，均可輸出140W功率，並支持功率自動分配(65W+65W同時輸出)，滿足兩台筆記本同時充電使用。USB-A口支持快充，對傳統老式手機的快充支持也不錯。

充電頭網通過拆解了解到，L Lab愛蘭博這款充電器採用多塊PCB組合焊接設計，一方面將發熱元件分散布置，避免局部積熱，另外一方面充分利用內部空間，減小大功率充電器的體積。充電器內部PCBA模塊採用散熱片包裹散熱，內部使用導熱墊填充，充分散熱。

電源內部採用MPS HR1211二合一控制器進行PFC+LLC控制。其中PFC運行在CCM模式下，升壓開關管採用英諾賽科INN650D150A，碳化矽二極體採用億源CDM0D04065N6。LLC開關管採用英諾賽科INN650DA260A。同步整流使用MPS MP6924A搭配恆泰柯HGN046NE6AL。

輸出降壓部分採用英集芯IP2738搭配兩顆芯潭微NDP1460QB組成，用於兩路USB-C接口輸出，USB-A接口採用英集芯IP6525S進行降壓。電源初級濾波電容來自永銘，輸出濾波電容來自雲星。內部設計緊湊，做工紮實。

相關閱讀：

1、拆解報告：L Lab愛蘭博140W 2C1A氮化鎵充電器

MOMAX摩米士

摩米士140W 2C1A氮化鎵充電器

摩米士這款氮化鎵充電器採用白色外殼，摺疊插腳，端面為切面設計。充電器配備了140W快充口，另外兩個接口最大輸出功率也有100W和30W，整體表現強悍，滿足蘋果多設備黨極致快充、外帶便攜、多設備同時快充等應用需求。

充電頭網提供拆解發現，充電器內部灌膠處理，採用MPS HR1211二合一高集成主控搭配納微氮化鎵功率晶片，其中PFC採用NV6127，LLC採用NV6125，為固定電壓輸出，輸出通過兩路降壓電路進行降壓輸出。

輸出協議晶片採用英集芯IP2736和IP2726用於三口輸出，對應使用南芯科技SC8002同步降壓控制器進行降壓輸出。充電器內部採用軍康電解電容、江海、柏瑞凱固態電容進行輸入輸出濾波，整體做工用料紮實可靠。

相關閱讀：

1、拆解報告：摩米士140W 2C1A氮化鎵充電器

MOVE SPEED移速

移速140W 3C1A氮化鎵充電器

移速這款氮化鎵充電器為熔岩黃配色，充電器為規整的方形外觀，配有摺疊插腳，便於日常攜帶與收納。充電器具備3C1A接口，USB-C1接口支持140W輸出，USB-C2接口支持100W輸出，其餘兩個接口也支持快充，並支持功率自動分配，滿足筆記本電腦，手機等多個設備同時充電使用。

充電頭網通過拆解了解到，這款充電器內部採用PFC+反激開關電源架構，使用安森美NCP1623+NCP1342，搭配華源智信HY913B同步整流控制器組成固定電壓輸出的開關電源。其中PFC開關管來自維安，PFC整流管來自捷捷微，反激開關管採用納微NV6123氮化鎵功率晶片。

輸出採用三路獨立的降壓電路，其中USB-C1接口支持140W輸出，使用昂寶OB2623搭配芯潭微NDP1415同步降壓控制器，使用華潤微開關管。USB-C2和USB-C3接口採用智融SW3516P降壓協議晶片，搭配使用力宏微開關管。充電器內部電容來自萬京源，PCBA模塊採用導熱膠灌封提升散熱性能，內部做工紮實，用料可靠。

相關閱讀：

1、拆解報告：移速140W 3C1A四口氮化鎵充電器

JINHONGTAI錦鴻泰

錦鴻泰140W 2C1A氮化鎵充電器

錦鴻泰這款140W氮化鎵充電器採用白色外殼，摺疊插腳，美觀實用。充電器為主流的2C1A接口配置，USB-C1接口支持140W輸出，可以滿足蘋果MacBook Pro筆記本電腦的快充需求，USB-C2支持100W輸出，USB-A口支持30W快充，並支持功率盲插和自動功率分配，快充協議支持全面，能夠滿足多個設備的同時充電需求。

充電頭網通過拆解了解到，錦鴻泰這款氮化鎵充電器採用恩智浦TEA2016高集成電源晶片，用於PFC和LLC控制。PFC開關管和LLC開關管采均用芯幹線XG6510B8氮化鎵器件，PFC整流管採用芯幹線XD6504D碳化矽二極體。輸出採用兩路同步降壓電路，用於2C1A接口的快充輸出。

充電器輸出降壓方案來自英集芯，使用一顆IP2736對應USB-C1接口輸出，一顆IP2726用於USB-C2和USB-A接口輸出，協議晶片搭配採用兩路IP6550同步降壓控制器。PCBA模塊採用灌封工藝，提升導熱性能和耐候性。充電器採用小板組合焊接，內部結構設計緊湊，空間利用率很高。

相關閱讀：

1、拆解報告：錦鴻泰140W 2C1A三口氮化鎵充電器

PANFORE廣數

廣數140W 2C1A氮化鎵充電器

廣數140W氮化鎵充電器採用黑色外殼設計，摺疊插腳，美觀實用並且便攜。充電器採用主流的2C1A接口設計，USB-C1接口支持140W輸出，可以滿足蘋果MacBook Pro筆記本電腦的快充需求，USB-C2支持100W輸出，USB-A口支持30W快充，並支持功率盲插和自動功率分配，快充協議支持全面，能夠滿足多個設備的同時充電需求。

充電頭網通過拆解了解到，這款氮化鎵充電器採用恩智浦TEA2016高集成電源晶片，用於PFC和LLC控制，其中PFC開關管為氮化鎵開關管，LLC開關管來自英飛凌，型號IPD60R360P7S，輸出採用兩路同步降壓電路，用於2C1A三個接口的快充輸出。

充電器輸出降壓方案來自智融科技，其中USB-C1接口140W輸出採用智融SW3566H進行降壓控制，支持28V5A 140W快充，支持PD3.1，內置MCU+UFCS協議。USB-C2和USB-A接口採用智融SW3516P進行降壓控制，智融科技的降壓協議控制器方案，在多口充電器和車充中應用非常廣泛，簡化了多口大功率充電器設計，為廠商帶來更簡單易用的快充解決方案。

相關閱讀：

1、廣數140W 2C1A氮化鎵充電器拆解，智融旗艦芯SW3566H成品量產

廣數140W 2C1A氮化鎵充電器

廣數這款140W氮化鎵充電器為方形機身設計，黑色磨砂外殼、充電器配有摺疊插腳，便於攜帶與收納。充電器具備2C1A接口，USB-C2接口支持140W PD3.1快充和33W UFCS融合快充，USB-C1接口支持100W快充，USB-A接口支持30W快充，三口均支持快充輸出，並支持功率自動分配，滿足筆記本電腦和手機同時充電需求。

充電頭網通過拆解了解到，廣數這款氮化鎵充電器採用PFC+LLC+SR架構，採用恩智浦TEA2016+TEA1995電源方案，PFC開關管採用寬芯半導體KX2N65R200PD氮化鎵開關管，LLC開關管採用英飛凌IPD60R360P7S，同步整流管採用芯控源AGM1010A。

兩路同步降壓電路分別採用智融科技SW3566和SW3516P降壓協議晶片，搭配使用英飛凌開關管和芯控源開關管。充電器內部PCBA模塊包裹散熱片，內部填充導熱膠並粘貼導熱墊加強散熱，內部使用多塊PCB組合焊接，充分利用內部空間，設計緊湊，用料紮實。

相關閱讀：

1、拆解報告：廣數140W 2C1A氮化鎵充電器

Pilot今翔

今翔140W 3C1A氮化鎵充電器

今翔科技這款140W氮化鎵充電器採用摺疊插腳設計，便於攜帶和收納。充電器具備3C1A接口，USB-C1接口支持140W快充輸出，並支持33W UFCS融合快充，USB-C2接口支持100W快充輸出，USB-C3和USB-A口也支持快充輸出，並且支持功率自動分配。

充電頭網通過拆解了解到，今翔科技這款氮化鎵充電器採用PFC+LLC+SR架構設計，採用芯源半導體二合一電源晶片HR1270，PFC開關管採用英諾賽科INN700D140C氮化鎵開關管，PFC整流管採用森國科KS06065D碳化矽二極體，LLC開關管採用亞成微RMK65R280SN超結NMOS管。

輸出採用三路獨立的同步降壓電路，其中USB-C1接口採用智融SW3566H進行140W輸出，USB-C2接口採用SW3536進行100W輸出，USB-C3和USB-A口採用SW3517S進行降壓輸出。內部高壓電容和濾波固態電容均來自綠寶石，PCBA模塊正反面均覆蓋黃銅散熱片增強散熱，內部結構緊湊，用料紮實。

相關閱讀：

1、拆解報告：今翔140W 3C1A氮化鎵快充充電器

Rewoda瑞嘉達

瑞嘉達140W三USB-C口氮化鎵充電器

瑞嘉達140W氮化鎵充電器配備三個USB-C接口，C1口支持20W快充，另外兩個C口都支持140W快充，還支持65W+65W+20W輸出策略，滿足差旅人士對極致性能的需求。此外雖說是全C口配置，還支持FCP、SCP、AFC、QC3.0、PD3.1、PPS快充協議，整體兼容性也好，滿足不同品牌設備快充需求。

充電頭網通過拆解了解到，這款充電器內部器件做了充分絕緣保護，覆蓋大面積黃銅散熱片以及灌膠幫助散熱。採用了MPS高集成HR1211+MP6924A電源方案，帶來了簡潔的電路設計布局，性能可靠同時又具成本優勢。

輸出端USB-C1口採用智融SW3526降壓輸出方案，兩個支持140W快充的USB-C口採用英集芯IP2736+IP6550組合的USB PD3.1快充方案，方案應用廣泛，整體可靠性好。

相關閱讀：

1、拆解報告：瑞嘉達140W三USB-C口氮化鎵充電器

潤眾

潤眾140W 3C1A氮化鎵快充充電器

潤眾這款充電器採用方塊機身加摺疊插腳理念設計，整體尺寸較小，可以方便商務人士攜帶出行。同時接口配置數量可觀，3C1A接口最多可同時為四個設備供電，支持65W+45W+30W三口或65W+45W+18W四口輸出策略，解決蘋果系用戶多設備同時快充需求。

充電頭網通過拆解了解到，產品通過採用芯朋微PN8215方案，實現了無PFC級電路也能完成百瓦級快充設計，省去了PFC控制器以及PFC升壓電感的使用，可以有效降低產品開發難度和成本，搭配高低壓濾波電容切換功能，能夠很好控制百瓦級快充產品的體積，實現產品小型化，為市場新品設計提供新選擇。

產品開關電源為反激架構設計，初級氮化鎵開關管採用納微NV6138A，次級採用茂睿芯MK91816搭配上海貝嶺MOS進行同步整流輸出。輸出端分別採用水芯電子M12359和智融SW3517P方案進行二次降壓，控制3C1A四口輸出。PCBA模塊灌膠處理，使用器件也得到過市場檢驗，整體做工用料有保證。

相關閱讀：

1、拆解報告：潤眾140W 3C1A氮化鎵快充充電器

SHARGE閃極

閃極140W 2C1A氮化鎵充電器

閃極140W充電器主色調為橙紅色，機身採用方塊造型設計，尖銳稜角風格得到延續，獨特的幾何美學讓產品看上去更硬核。底部嵌有黑色亮面裝飾板，中心設計有SHARGEEK品牌logo。

輸出端配備2C1A三個USB接口，USB-C口為黑色膠芯，USB-A口為藍色膠芯。接口旁印有區別標識，方便用戶使用。根據外殼標註信息，其中USB-C1為140W輸出，USB-C2支持100W快充，USB-A口支持30W快充。

充電頭網提供拆解發現，充電器內部灌膠處理，對於這麼大功率充電器來說，可以保證其優秀的散熱性能以及長時間穩定工作。作為一款氮化鎵充電器，氮化鎵器件採用業內知名廠商納微半導體的NV6127和NV6125，採用軍康電解電容、江海、柏瑞凱固態電容進行輸入輸出濾波，整體做工用料紮實可靠。

相關閱讀：

1、拆解報告：閃極140W 2C1A PD3.1氮化鎵充電器

TOMAX拓瑪

拓瑪140W 3C1A氮化鎵充電器

拓瑪科技這款140W氮化鎵充電器配有摺疊插腳，便於日常出行收納攜帶。充電器總輸出功率為140W，USB-C1和USB-C2接口均支持PD3.1 140W輸出，支持功率盲插，USB-C3和USB-A口分別支持20W和18W快充。支持功率自動分配，能夠同時滿足筆記本和新老手機的快充需求。

充電頭網通過拆解了解到，這款充電器內部採用灌封工藝提升散熱性能。內部採用恩智浦TEA2017二合一控制器，搭配氮矽科技DX65F130氮化鎵開關管和DXC1065S2C氮化鎵功率集成器，採用美浦森MSM06065G1碳化矽二極體，固定電壓輸出。

輸出降壓方案全部來自智融，採用兩顆SW3566H降壓晶片用於140W輸出，一顆SW3516P用於USB-C3和USB-A口輸出，智融SW3566H晶片內部集成MCU，無需額外的MCU，適合多口快充應用，有效簡化電路設計，快充協議支持全面。

相關閱讀：

1、拆解報告：TOMAX拓瑪140W 3C1A氮化鎵充電器

UGREEN綠聯

綠聯140W 2C1A氮化鎵充電器

綠聯這款氮化鎵快充採用摺疊插腳設計，便於攜帶收納，充電器外殼採用管狀裝飾，獨具特色。充電器支持單口140W輸出，雙口65W輸出，對於兩台筆記本需要同時充電來說，非常方便。同時具備USB-A口，對於手機、遊戲機、平板、耳機等多類設備都有很好的快充兼容性。

充電頭網通過拆解了解到，綠聯這款140W充電器採用PFC+LLC+DC-DC的架構設計，PFC使用兩顆納微的氮化鎵功率晶片配合美浦森碳化矽二極體整流，LLC採用兩顆維安的MOS管組成半橋。輸出使用兩顆平偉的低壓MOS管用於同步整流，電源初級主控晶片和同步整流控制器均來自NXP恩智浦。

開關電源採用固定電壓輸出，輸出採用二次降壓電路，由英集芯IP2736和IP2738協議晶片控制三路IP6550同步降壓控制器進行降壓輸出，滿足三路獨立的快充輸出。充電器內部電容來自豐賓和綠寶石，輸出全部使用固態電容，紋波更低，壽命更長。

相關閱讀：

1、拆解報告：綠聯140W 2C1A氮化鎵充電器

綠聯160W 3C1A氮化鎵充電器

綠聯這款160W氮化鎵充電器採用方形外觀設計，配有摺疊插腳，便於日常攜帶收納。充電器具備3C1A接口，USB-C1接口支持140W PD3.1快充和UFCS融合快充，USB-C2接口支持100W快充，USB-C3和USB-A口也支持快充輸出，並支持功率自動分配，滿足手機和筆記本電腦同時快充需求。

充電頭網通過拆解了解到，綠聯這款160W氮化鎵充電器採用PFC+HFB開關電源架構設計，同步整流，三檔電壓輸出。其中PFC+HFB二合一控制器來自英飛凌，氮化鎵開關管也來自英飛凌，型號IGLD60R190D1，PFC整流管採用美浦森MSM06065G1碳化矽二極體。通過三路獨立的同步降壓電路，實現四口快充輸出和功率自動分配功能。

輸出採用智融科技SW3566H用於USB-C1接口輸出，同步降壓開關管來自銳駿半導體。USB-C2，USB-C3和USB-A口採用兩顆SW3536進行降壓輸出。輸出降壓電路採用合金電感減小體積。固態電容全部來自綠寶石。PCBA模塊採用灌封工藝，提升散熱性能和可靠性。充電器整體用料紮實，做工可靠。

相關閱讀：

1、拆解報告：綠聯160W 3C1A四口氮化鎵快充充電器

充電頭網總結

通過對以上29款支持PD3.1的充電器拆解，首先一個共同點，是充電器基本使用了氮化鎵器件，應用在開關電源初級。根據充電器輸出口的多少，單輸出口充電器主要採用AHB/HFB半橋架構，寬範圍電壓輸出。而多口充電器則均採用高效LLC架構進行固定電壓輸出，搭配多路同步降壓電路實現多個接口的快充輸出。

目前來看，主流的140W充電器均為多口設計，可以滿足電腦和手機或者兩台筆記本電腦的同時充電使用。而總功率更大的充電器，可以保證同時使用時接口不降功率，帶來更好的使用體驗。拆解的充電器內部均採用大面積散熱銅片或者導熱膠灌封工藝，來提升散熱性能，降低滿載運行的溫升。
