支持英特爾13代處理器

包裝背面

全套附件一覽

白化處理的wifi天線和SATA3線

在附件方面，CVN Z790D5巡洋艦的配件是相當豐富的，除了主板本體和箱說外，還包含了驅動光碟、ARGB連接線、機箱跳線輔助工具、3條SATA3線、M2替換螺絲3組以及wifi天線，而作為白色版的GAMING FROZEN系列，七彩虹在SATA3線和wifi天線都做了白色定製，細節上頗為用心。

產品細節

CVN Z790D5巡洋艦主板外觀為CVN常見的採用白色PCB+銀色散熱裝甲，而作為旗艦大板，在供電散熱模塊和晶片組散熱上採用了鍍銅作為視覺點綴，在視覺上頗為醒目；主板尺寸為標準的ATX規格，性能較好的寒霜散熱裝甲設計得以保留，而主板在拓展性方面有所提升。

主板正面

和大多數玩家定位主板一樣，CVN Z790D5巡洋艦採用厚重的VRM供電散熱模塊，同時散熱模塊上帶有一體式IO擋板設計，這種設計既能提升主板供電的散熱性能又可以防塵，而散熱模塊上方則配有一塊鍍銅飾物作為點綴；另外，IO裝甲上做了鐳射處理，不同角度會有不同觀感。

寒霜散熱裝甲設計

一體式IO擋板特寫

和之前CVN系列主板一樣，CVN Z790D5巡洋艦在內存插槽上也採用了單面卡扣設計，這種設計可在不拆卸大型顯卡的情況下拆裝內存。

DDR5內存插槽

單邊卡扣設計

晶片組散熱採用鍍銅進行點綴

在PCIE插槽方面，CVN Z790D5巡洋艦配備兩條代金屬裝甲加固的PCIE X16插槽和兩條PCIE X1插槽；其中第一條插槽為處理器直出的PCIE5.0 X16，而第二條則為PCH出來的PCIE4.0 X4，兩條X1則為PCH的3.0。

PCIE及M2一覽

卸除散熱片

在M2接口方面，CVN Z790D5巡洋艦配備4個PCIE4.0 X4 M2固態硬碟插槽，插槽尺寸均為標準2280，每個插槽均配備主板散熱，顯卡兼容性方面優秀；值得注意的是，除了中間第二條插槽採用螺絲固定固態硬碟外，其他插槽均使用簡易扣鎖設計，裝機更加便利。

M2硬碟位特寫

在尾部IO擋板部分，CVN Z790D5巡洋艦配備4個USB3.2 GEN1、2個USB3.2 GEN2（其中一個為C口）、2個USB2.0；視頻輸出口為1個DP和1個HDMI；網絡部分則為常見的RJ45+WIFI天線；音頻部分則為常見的6口；值得一提，CVN Z790D5巡洋艦在擋板也加入了一鍵BIOS升級功能。

IO接口擋板

在常規接口方面，CVN Z790D5巡洋艦主板24PIN往下依次排列著USB3.0前置後、USB3.2 前置C口以及6個SATA3接口，雖然說SATA3這種口已經開始逐步被淘汰，但帶一兩個機械硬碟進行資料儲存還是很有必要的。

前置USB接口及SATA3

CVN Z790D5巡洋艦配備5個4PIN PWM風扇接口，其中兩個在主板頂部，兩個在主板底部，最後一個在內存槽右側；而RGB控制接口方面，兩個5V ARGB接口在主板底部，12V RGB口在主板右側上下各一個；整體風扇接口布局還算合理。

另外，CVN Z790D5巡洋艦是配備了自檢流程debug燈以及一鍵重置BIOS的，對於喜歡折騰的玩家來說更加便利。

5個4PIN PWM風扇插座

5V及12V RGB接口各兩

一鍵重置BIOS和自檢debug燈

拆解部分及集成晶片介紹

相比同期價位主板，CVN Z790D5巡洋艦的散熱規格是相當完善的，加厚的供電散熱模塊搭配照顧電感的導熱墊，拆卸出來的散熱模塊亦有相當重量，用料上並不含糊。

拆卸前

拆卸後

VRM散熱模塊特寫

晶片組散熱特寫

供電方案部分，CVN Z790D5巡洋艦使用8+4PIN外接輸入供電，其中8PIN供電接口加強為實心插針，PWM主控來自RICKTEK立錡的RT3628AE，該PWM主控支持雙路8+1相供電，配合內置驅動器的DrMos，在CVN Z790D5巡洋艦實現16+1相處理器供電，另外還有一相AUX獨立（下圖左下側），共同構成16+1+1供電規格。

16+1+1供電設計

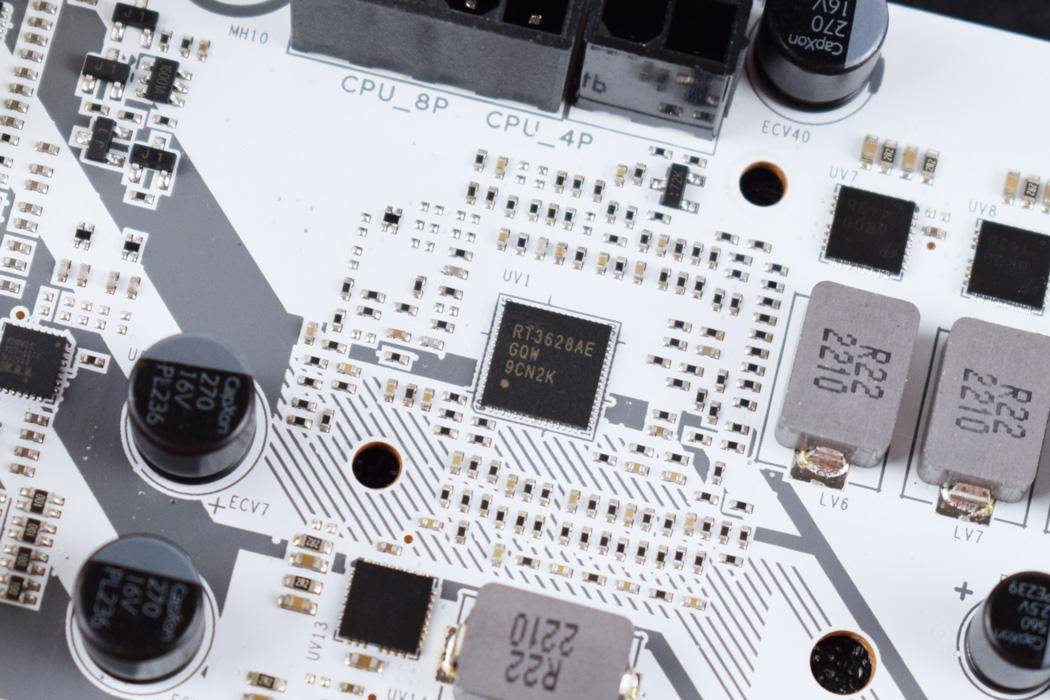

RICKTEK RT3628AE PWM主控

供電元件方面，CVN Z790D5巡洋艦使用定製黑化固態電容+貼片式R22電感組合，mos管採用Alpha & Omega（AOS）的AOZ5516QI，單相供電可承載55A電流；而在集顯供電部分用料和核心部分一樣，AUX部分為1上2下獨立供電（SM4337+4503NM）；就規格而言，CVN Z790D5巡洋艦的料件還算不錯，應對13600KF乃至13700K都是沒問題的。

供電用料一覽

在集成晶片部分，CVN Z790D5巡洋艦的集成網卡採用小螃蟹的2.5G電競網卡RT8125BG，而無線網卡則採用支持WIFI6的英特爾AX201，速度上限和性能都有所保證；而集成音效卡方面則採用ALC897，並配合七彩虹自家的AUDIO NATURE增強，具體細節就是音頻晶片帶屏蔽罩+四顆尼吉康電容進行濾波，PCB部分也進行了相關線路優化。

集成晶片一覽

BIOS介紹

CVN Z790D5巡洋艦的BIOS繼承了之前IGAME系列BIOS的介面風格，整個BIOS上實現了高清UEFI，而BIOS調節選項主要分為超頻、高級功能以及更新三個部分，邏輯相對比較清晰，值得一提，主板功耗限制在380W，相比早年的200~250W限制要強不少。

主介面

在主介面中，左側可以直接打開XMP內存自動超頻功能，而右側則是風扇轉速控制，進入風扇設定即可自行調整轉速曲線。

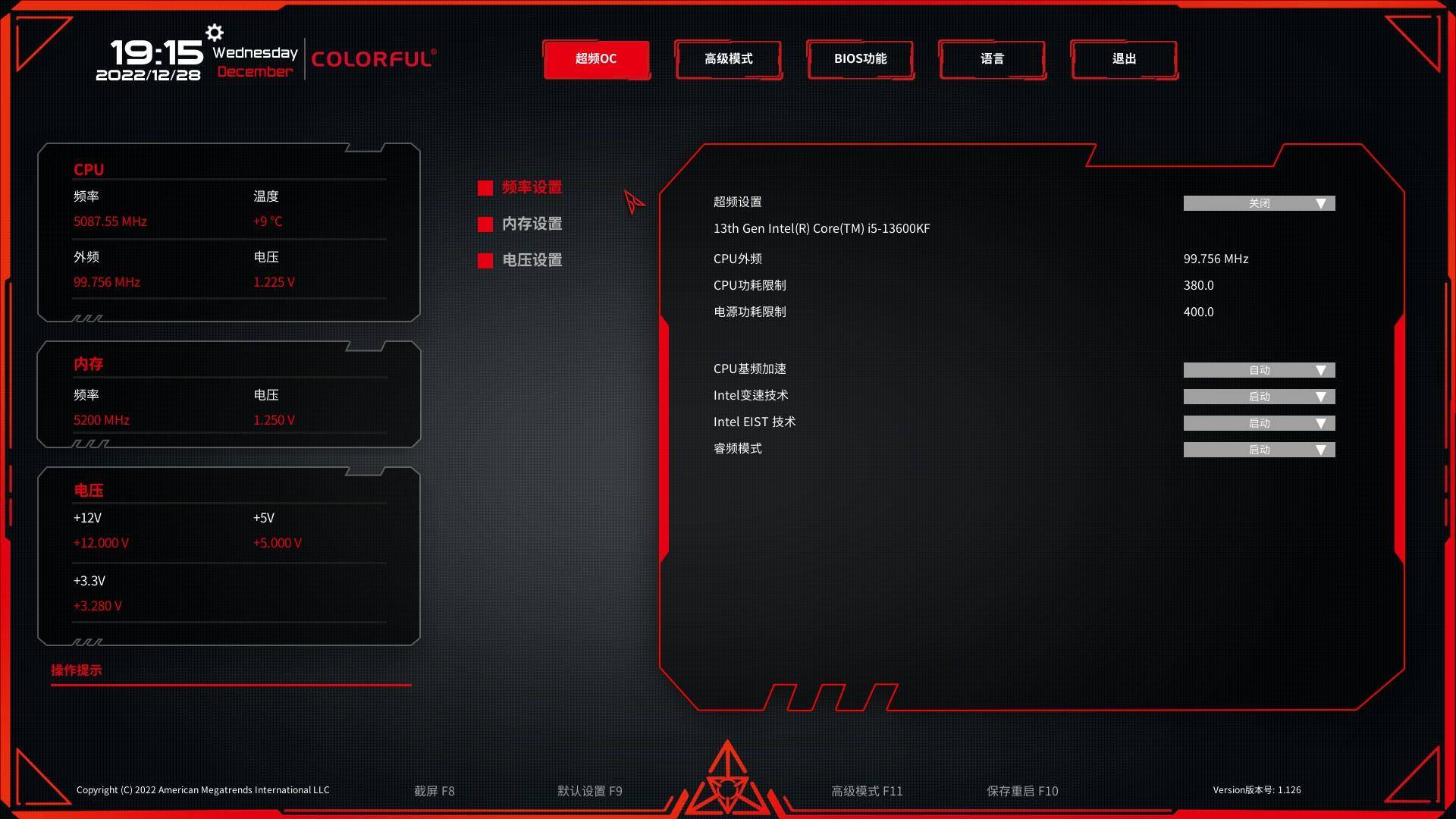

處理器超頻介面

在超頻OC介面分為核心頻率、內存頻率以及電壓設定三個部分，在核心頻率部分，我們可以看到CPU功耗限制為380W，而電源功耗限制在400W，如果想超頻（包括使用XTU超頻），請務必打開「超頻設置」的選項，否則不會生效；從打開超頻設置後可以看到，BIOS選項會多出很多可供調整，大小核心倍頻以及ring部分都可以設置。

開啟超頻功能

內存部分還是一如既往，除了基本的XMP一鍵超頻和默認模式外，還有手動模式，對於喜歡微調折騰的玩家來說還是具備一定可玩性的。

內存超頻部分

CVN Z790D5巡洋艦的電壓設置選項比較基礎，包含大小核心電壓設置，SA電壓設置以及內存電壓設置，建議想認真調試的玩家使用英特爾XTU來調。

電壓調整部分

下方還有內存電壓

至於其他設置方面，這些選項基本集中於高級模式選項卡中，管家覺得值得注意的主要是CPU功能開關設置，以及晶片組SA功能設置；之前看到有評論說找不到PCIE速率切換位置，其實就在「主板晶片組設置》SA設置」裡面，豎裝顯卡卻用老延長線的玩家記得調整速率至3.0減少黑屏問題。

高級功能部分

處理器功能調整

PCIE設定部分在晶片組下的SA設置中

關閉RGB燈效可以在電源部分找到

BIOS更新介面

實際性能及溫度測試

本次主板測試使用管家自購的I5-13600KF處理器，在主板設定方面使用默認模式進行，散熱器為利民冰封幻境360水冷，測試系統為WIN10 22H2，版本號為19045.2364；測試環境為廣東12月下旬室溫15度。

測試系統信息

在默認BIOS設定下，13600KF搭配CVN Z790D5巡洋艦最高單核頻率為5.1G，而得益於默認380W功耗設定和自動超頻設計，全核負載下仍然能保持5G頻率；CPUZ跑分中，全核得分為9927，單核得分為830；而在AIDA64單鉤FPU烤機中，全核5G負載2小時34分維持在63度，表現不錯。

CPUZ信息

默認4800MHz CL40 AIDA64跑分

默認CPUZ跑分

水泵/風扇全速下單鉤FPU烤機63度

通過在BIOS中打開XMP，把內存超頻至5200MHz CL38，內存在AIDA64下通過跑分測試，同時通過3小時47分的runmemtestpro5.0烤機544%，表現相對安定。

開啟XMP到達5200MHz CL38

內存部分也是可以的

通過在主板BIOS的超頻OC選項中，手動設定P核心倍頻56，小核心倍頻42，並且修改微調一下電壓設定，機器重啟並成功進入系統。

去BIOS手動設置一下倍頻

電壓也稍微改一下

從CPUZ截圖我們可以看到，此時管家手上的13600KF工作在5.6G下，電壓讀數為1.323V，CPUZ跑分多核上升至10836分，而單核則為912分，相比默認狀態下有較大提升，當然這成績還有很大優化空間，建議玩家通過XTU對電壓和頻率進行微調，按道理這一代全核5.7~5.8G不是什麼大問題。

成功超至5.6G 1.323V

結語：性價比出眾

在本次開箱中，七彩虹CVN Z790D5 GAMING FROZEN巡洋艦的表現還算不錯，白色PCB+銀色大面積散熱覆蓋，適合白色主題裝機；配備4條PCIE4.0 X4的M2固態硬碟插槽，每條插槽都帶有散熱馬甲，拓展性優秀；碩大的VRM供電散熱模塊保證主板在高負載下的穩定運行；BIOS默認380W功耗限制，應對13600KF高負載下仍能保持全核5G，配合XTU超個5.6~5.8G遊刃有餘。

管家認為，七彩虹CVN Z790D5 GAMING FROZEN巡洋艦是一款顏值和性價比都不錯的主板，適合大眾遊戲玩家選。
