充電器參數特寫

型號：V8073L0D0-CN

輸入：100-240V~50/60Hz 2.5A

輸出：5V2A、9V2A、11V7.3A

製造商：東莞達宏電子有限公司

充電器通過了CCC認證。

充電器配置固定式國標插腳。

輸出端配置單USB-A接口，白色膠芯。

實測充電器機身長度為61.12mm。

寬度為52.59mm。

厚度為29.07mm。

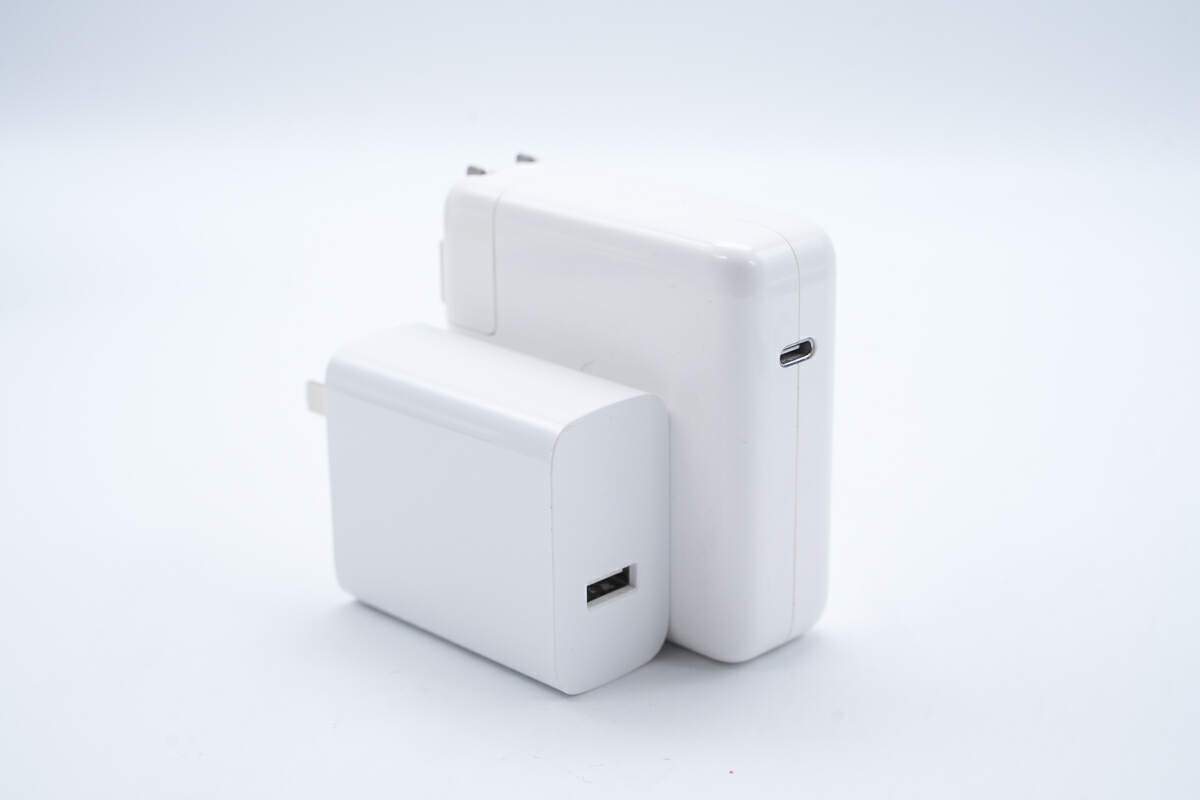

和蘋果96W充電器對比，體積優勢明顯。

充電器拿在手上的大小直觀感受。

另外測得充電器重量約為108g。

使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC2.0、DCP充電協議。

vivo 80W閃充充電器拆解

將輸入端外殼拆開，採用超聲波焊接封裝，插腳通過導線連接PCB板通電。

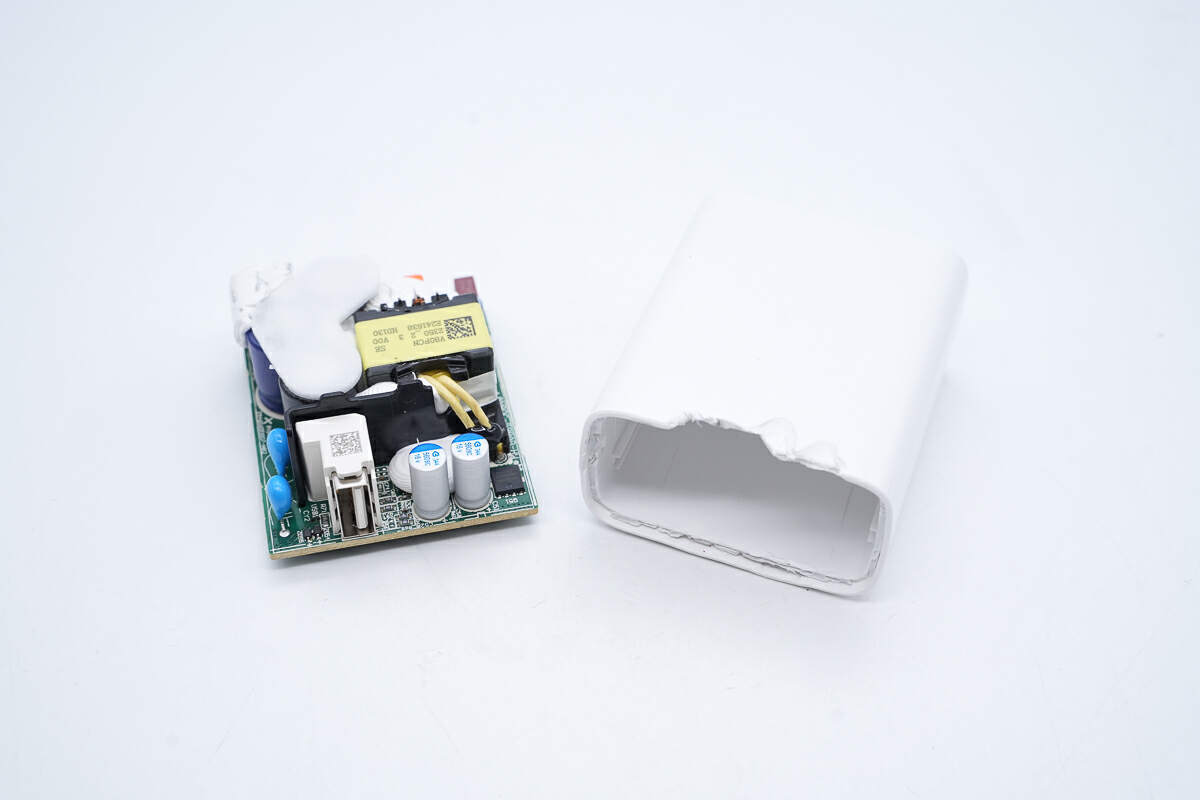

將PCBA模塊取出。

測得PCBA模塊長度為56.22mm。

寬度為46mm。

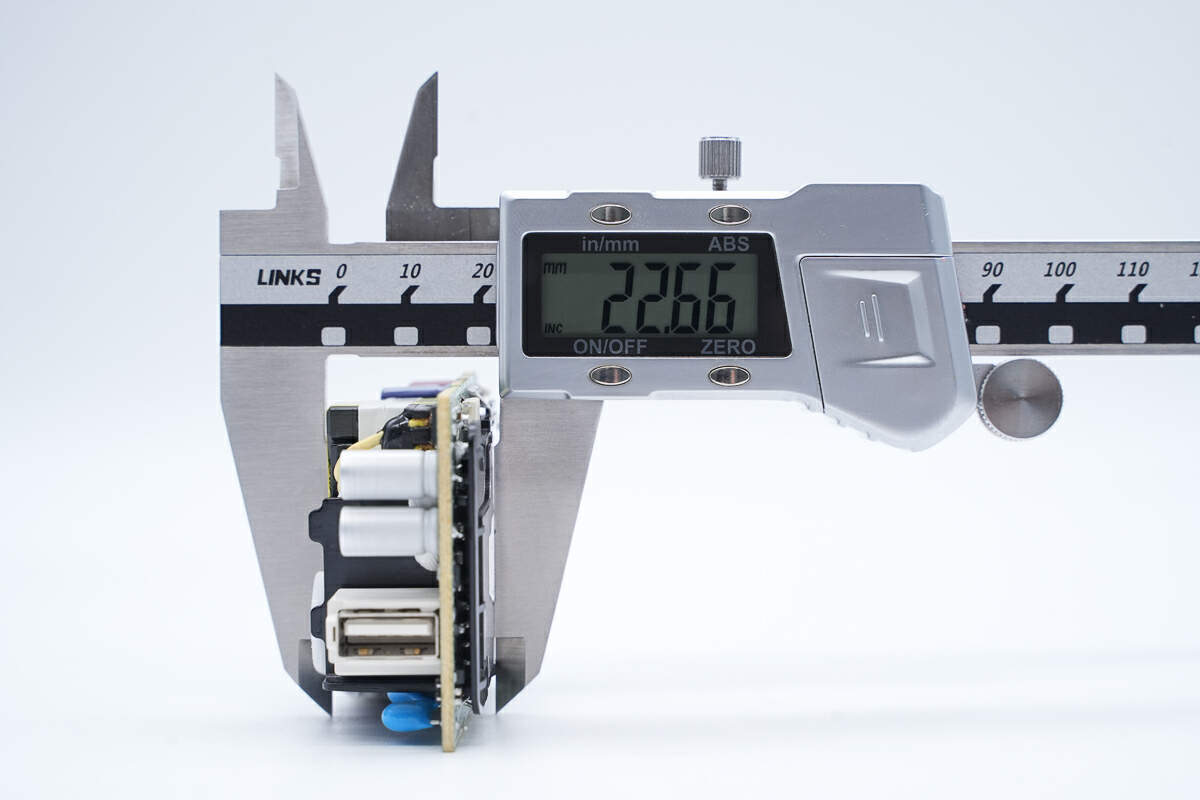

厚度為22.66mm。

模塊頂部貼有海綿保護，器件間的空隙填充白膠加固，初次級間設有黑色塑料隔離板，USB-A母座外套塑料殼加固保護。

主板背面覆蓋塑料板和散熱片，散熱片與主板錫焊固定。

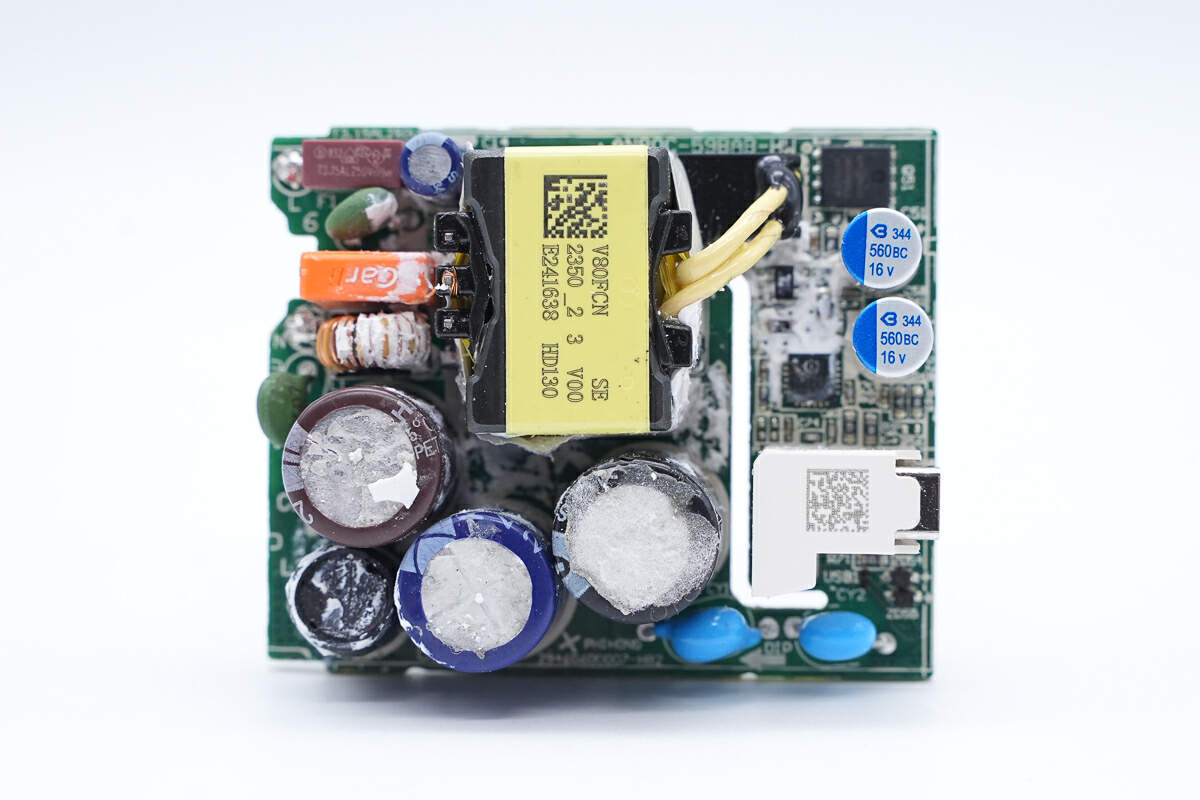

將白膠清理乾淨，主板正面除設有延時保險絲、濾波電容、變壓器等器件外，次級側區域還設有同步整流控制器、同步整流管以及協議晶片。

主板背面設有電源主控晶片、初級開關管以及輸出VBUS開關管。

PCB板前端一覽，設有延時保險絲、NTC熱敏電阻、安規X2電容、共模電感、高壓濾波電解電容以及工字電感。

延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。

兩顆NTC熱敏電阻特寫，用於抑制上電浪涌電流。

安規X2電容來自CARLI凱勵，規格為0.033μF。

共模電感雙線繞制，用於濾除EMI干擾。

整流二極體型號RS3MBF，是一顆3A 1000V的二極體，使用四顆組成橋式整流。

高壓濾波電解電容來自AiSHi艾華。

規格為400V 22μF。

工字電感外套絕緣管。

板子一側還設有兩顆高壓濾波電解電容。

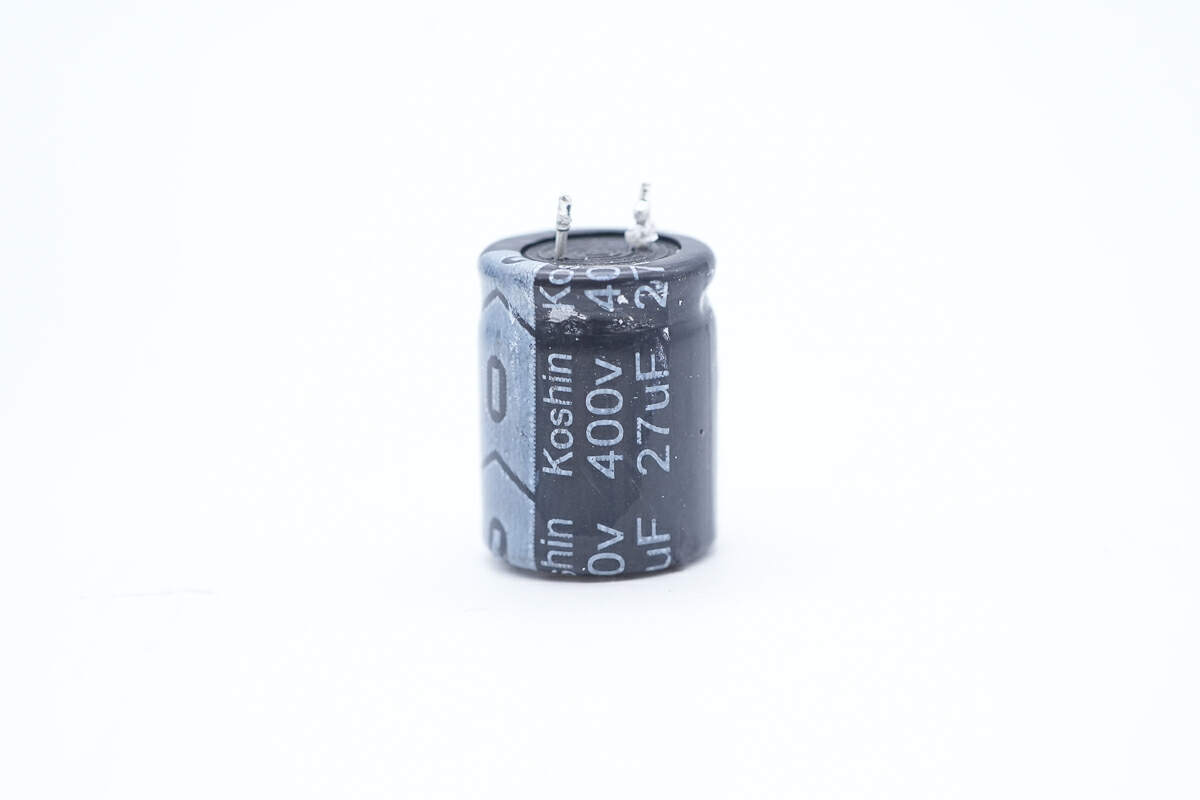

第二顆高壓濾波電解電容來自Koshin東佳，規格為400V27μF。

第三顆高壓濾波電解電容也是來自東佳，規格為400V22μF。

另一側設有主控晶片供電電容以及變壓器。

主控晶片供電電容來自艾華，規格為100V2.2μF。

反激主控晶片絲印6151C，採用SOT23封裝。

初級開關管採用Silan士蘭微SVS7N65DD2，NMOS管，耐壓650V，導阻0.55Ω，採用TO-252-2L封裝。

變壓器特寫。

HK 1019光耦，用於輸出電壓反饋。

輸出端兩側設有Y電容、濾波固態電容、同步整流管等。

兩顆藍色Y電容特寫。

次級同步整流控制器絲印6602，型號不明。

同步整流管來自CRMICRO華潤微，型號為CRSM060N06L2，耐壓63V，導阻5.3mΩ，採用DFN5*6封裝。

兩顆固態電容來自綠寶石，規格均為16V560μF。

協議晶片來自英集芯，型號IP2256，這是一款集成多種協議，用於USB埠的快充協議控制IC，支持多種快充協議，包括USB TypeC DFP、PD2.0/PD3.1/PPS、HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)、UFCS、Apple 2.4A、BC1.2以及SAMS UNG 2.0A。為適配器、車充等單向輸出應用提供完整的解決方案。

IP2256具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2256資料信息。

輸出VBUS開關管來自PY平偉，型號D40N03H，是一顆耐壓30V的NMOS，導阻4.3mΩ，採用DFN3*3封裝。

USB-A母座特寫。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上vivo 80W閃充充電器的核心器件清單，方便大家查閱。

本期拆解的vivo 80W閃充充電器支持的是vivo 11V7.3A私有快充，是十分經典的低壓大電流快充方案，80W也是目前比較主流功率段，足以滿足vivo旗下各機型的日常快充需求。同時充電器還支持18W QC快充，也能給其他設備進行快充。

充電頭網通過拆解了解到，充電器內部使用經典QR反激電源架構設計，初次級控制器方便搭配士蘭微SVS7N65DD2高壓開關管和華潤微CRSM060N06L2同步整流管，接口輸出由英集芯IP2256協議晶片進行控制。使用了艾華、東佳、綠寶石三大知名品牌電容濾波，器件打膠加固，初次級設隔離板，接口母座加固處理，整體用料做工紮實。
