包裝盒側面印刷了移動電源的參數信息。

產品型號：A1294

產品尺寸：207.6*116.6*116.6mm

顏色：綠色

電芯容量：12000mAh 16VDC/192Wh

額定容量：34000mAh

輸入：USB-C1：5V3A、9V3A、12V1.5A、15V3A、20V3A

Solar Input：10~24V3A（60W Max）

輸出：USB-C1/C2：5V3A、9V3A、12V1.5A、15V3A、20V3A

USB-A1/A2：5V3A、9V3A、12V1.5A

總輸出：87W Max

轉換效率：＞80%

包裝內含合格證、保修卡、說明書以及USB-C數據線。

移動電源機身正面一覽，設有液晶螢幕，指示燈按鈕和SOS按鈕，下方設有XT60連接器，USB-C插座和USB-A插座。

機身側面設有斜紋裝飾，上方設有編織提手。

手提拎起移動電源場景一覽。

編織提手特寫。

機身頂部照明燈為摺疊設計。

將照明燈完全打開，透過白色矽膠發光。

照明燈發光角度可調節。

在機身底部設有防滑墊，參數信息與包裝盒一致。

測得移動電源重量約為2343g。

將移動電源接通電源，顯示充電輸入功率為57W，充電剩餘時間為3小時34分鐘。

螢幕左側設有環境光傳感器。

在螢幕下方設有指示燈按鈕和SOS按鈕，下方分別為太陽能輸入，兩個USB-C接口和USB-A接口。

使用ChargerLAB POWER-Z KM003C測得移動電源USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A充電協議。

此外還測得USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V3A五組固定電壓檔位。

USB-A接口支持蘋果2.4A、三星2A、QC3.0、QC2.0、DCP充電協議。

安克548移動電源拆解

看完了這款移動電源的外觀展示和功能測試，下面就進行拆解，一起看看內部的用料和設計。

首先撕下機身底部的防滑墊，擰下固定螺絲。

移動電源底座通過卡扣和螺絲固定。

底座採用PC+ABS材質，並印有產品型號A1294。

機身底部設有電池組和PCBA模塊，均通過螺絲固定。

繼續拆解機身頂部的照明燈，外殼通過膠水固定。

矽膠柔光罩完全拉開展示。

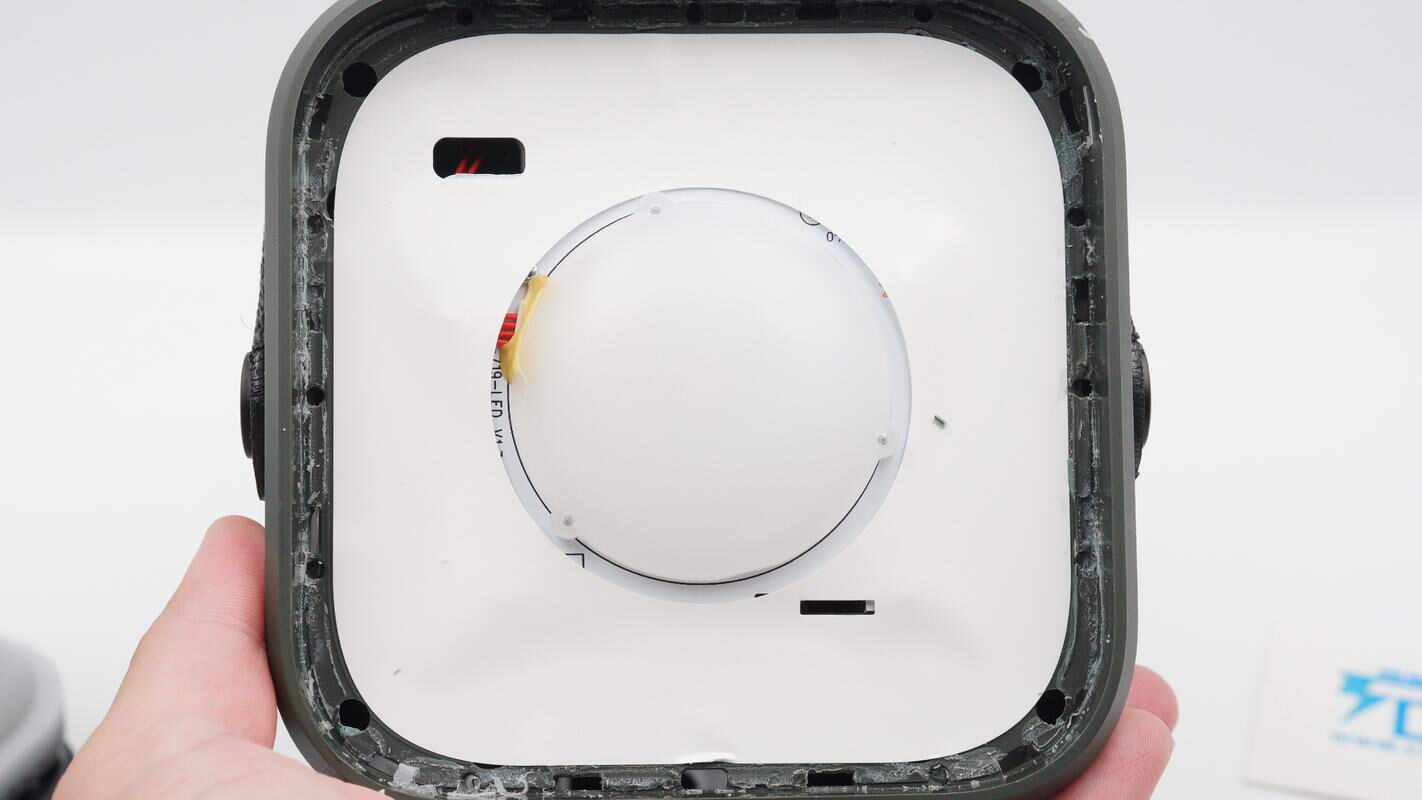

在移動電源頂部設有柔光罩和白色貼紙。

撕開貼紙，燈板通過螺絲固定。

擰下固定螺絲，取下燈板，柔光罩通過螺絲固定。

在燈板上焊接LED燈珠和連接器。

覆蓋在LED燈上面的柔光罩特寫。

移動電源內部PCBA模塊與電池組通過導線焊接連接。

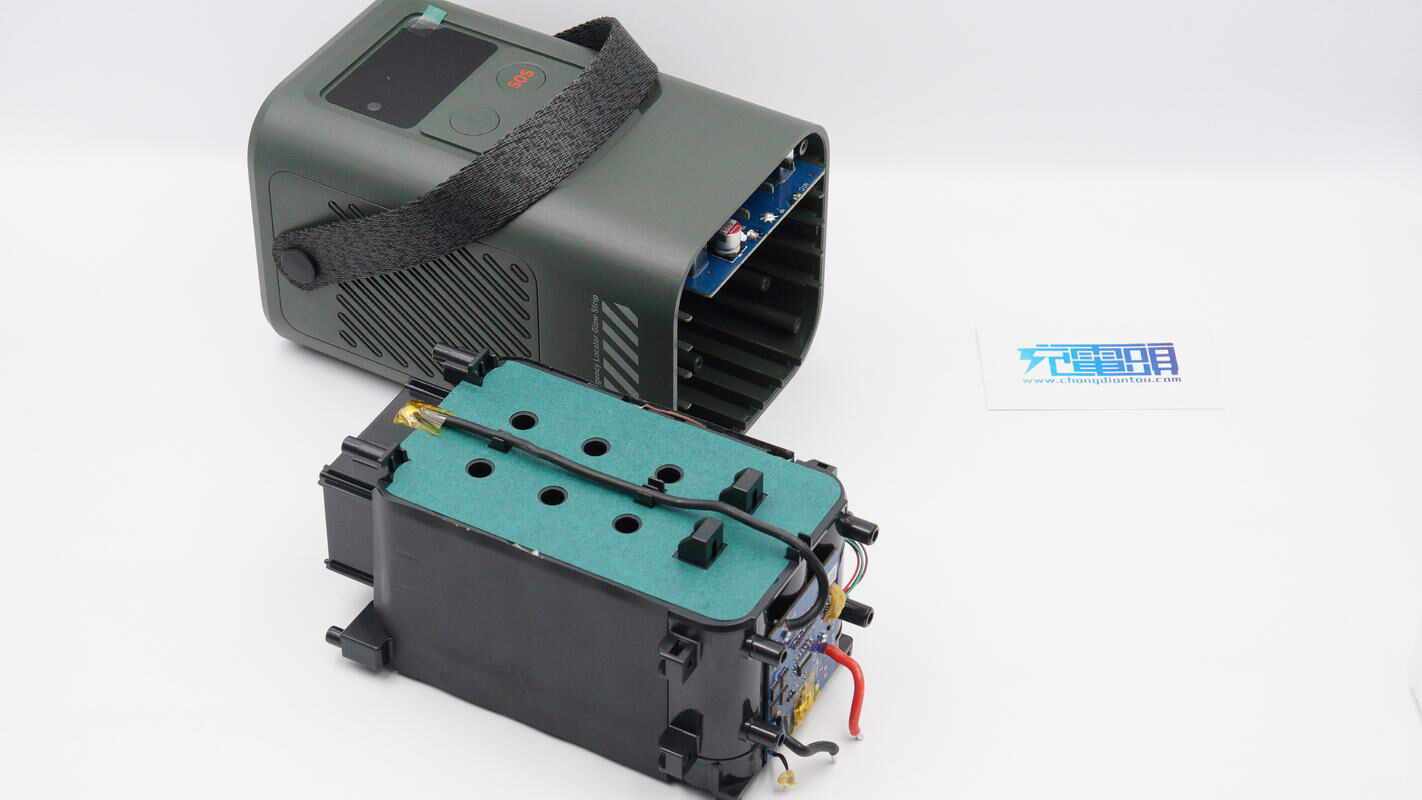

從殼體中取出電池組。

再取出內部的PCBA模塊。

電池組通過塑料框架固定，在側面粘貼麥拉片絕緣。

電池組側面設有熱敏電阻，用於檢測電池溫度。

電池組另一側設有單體電壓檢測線。

另一面設有負極連接導線。

在電池組底部設有保護板，通過螺絲固定。

另一側也設有固定柱，通過外殼與螺絲固定。

電池保護板一覽，設有電池保護晶片，電池保護管，上方設有保險絲，下方設有電池均衡電路。

電池保護晶片來自CellWise賽微，型號CW1274，是一顆支持7串鋰電池應用的電池保護晶片，支持磷酸鐵鋰以及高壓平台等多種鋰電池保護，支持電池均衡，支持高精度過充電，過放電，過流保護。還支持電池溫度保護和斷線保護等功能，採用SSOP24封裝。

電池保護管來自LRC樂山無線電，型號LN73023DT1WG，NMOS，耐壓30V，導阻2mΩ，採用DFN5060-8B封裝，使用兩顆並聯，對向串聯。

兩顆5mΩ取樣電阻並聯，用於檢測電池組電流。

用於電池組均衡的開關管和泄放電阻特寫。

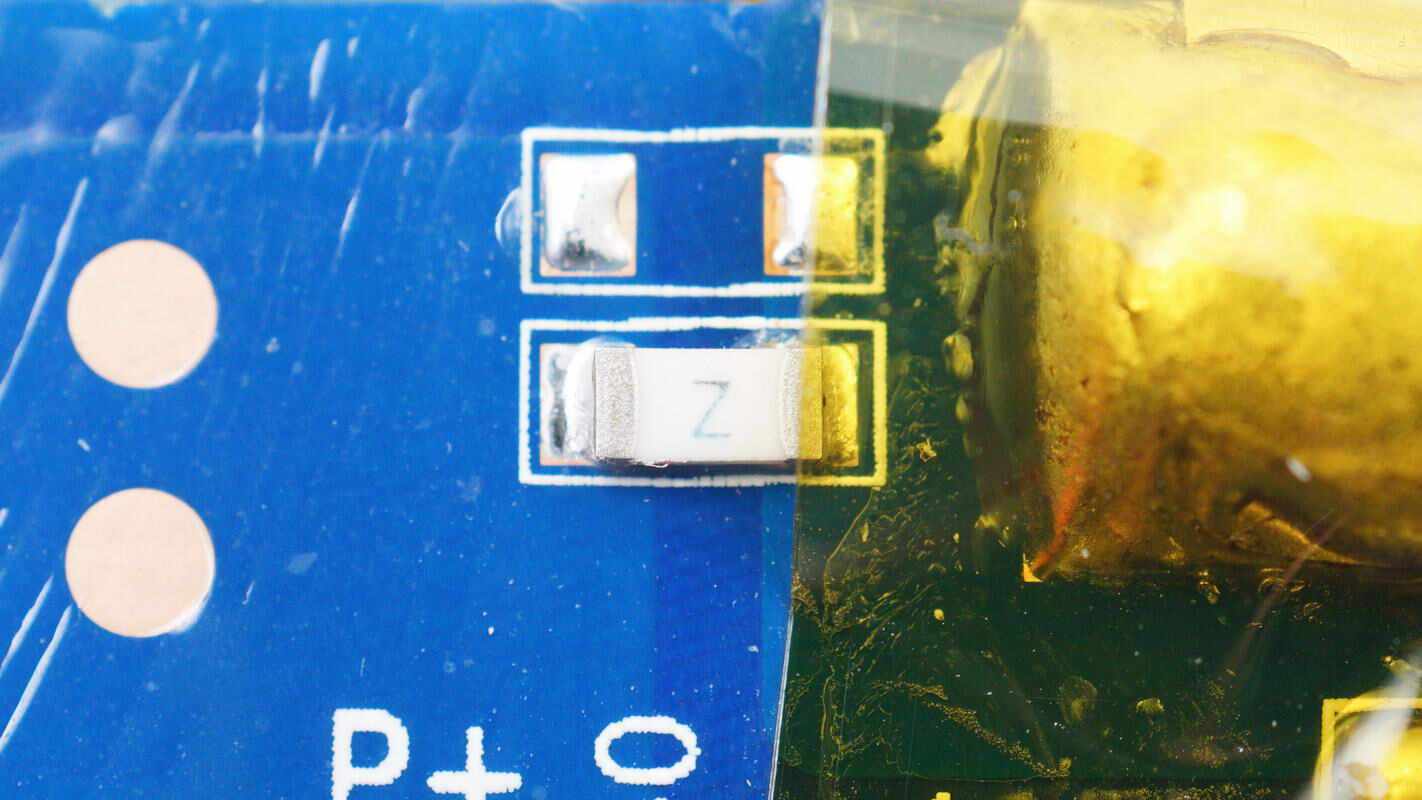

電池組正極設有保險絲，進行過流保護。

揭開電池組側面粘貼的麥拉片，電池通過框架固定，粘貼導熱矽膠片導熱到熱敏電阻檢測溫度。

電池組為3並5串連接，共計15節電池。

移動電源內置EVPS利維能26700磷酸鐵鋰電池，電池型號為ITR26/70-40E，標稱容量為4Ah，標稱電壓3.2V，能量為12.8Wh，支持4A充電電流和8A放電電流。

移動電源PCBA模塊正面一覽，左側焊接濾波電容，上方磁環電感用於太陽能充電升降壓，下方磁環電感用於USB-C1接口升降壓轉換，中間上方設有XT60連接器，下方設有兩個USB-C母座，右側設有開關按鍵，C2接口升降壓磁環電感和LED燈驅動電感，最右側設有液晶螢幕。

在PCBA模塊背面設有主控MCU，上方設有同步升降壓SOC晶片，同步升降壓開關管，下方設有LED降壓驅動電路，右側上方設有同步升降壓控制器和同步升降壓開關管，下方設有同步升降壓SOC晶片，分別對應兩路USB-C和USB-A接口輸出。

主控MCU來自essemi東軟載波，型號ES32F0283LT，晶片內置ARM Cortex-M0 CPU，主頻為72MHz，內置128KB FLASH和16KB SRAM，內置12位ADC，具備兩組I2C接口，三組SPI接口，四組UART接口和USB2.0接口，採用LQFP64封裝。

主控MCU外置時鐘晶振特寫。

存儲器來自復旦微，型號FM25Q04B，是一顆512KB容量的存儲器，採用SOP8封裝。

用於USB-C1接口的同步升降壓電源管理SOC晶片來自英集芯，型號IP5389，這顆晶片將同步升降壓控制器與協議功能集成，可實現完整移動電源功能，並支持188數碼管電量顯示功能，支持2-5串鋰電池應用，可取代傳統大功率移動電源中協議晶片，單片機和升降壓控制器多顆晶片組合的方案，大大縮短產品開發周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、還支持Micro-USB接口和Lightning接口供電輸入，全部接口支持快充。快充協議支持華為FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充協議，支持PPS，支持100W輸入輸出功率，可實現全接口豐富的快充支持。

IP5389內置升降壓控制器，通過驅動外置MOS管，支持雙向升降壓充放電，支持8A充電電流，並且支持自適應電流調節。支持2/3/4/5串電池，並且支持3.65、4.15、4.2、4.3、4.35、4.4V多種電池。晶片內置14位ADC，內置電量計算法，支持4顆LED電量指示，或88/188數碼管電量顯示，支持通過電阻設定電池容量，或學習電池電量，實現精準的電量顯示。

英集芯 IP5389 資料信息。

搭配使用的同步升降壓開關管來自JSCJ長晶科技，型號CJAC50SN03，NMOS，耐壓30V，導阻3.8mΩ，採用PDFNWB5*6-8L封裝。

另外兩顆同型號開關管特寫。

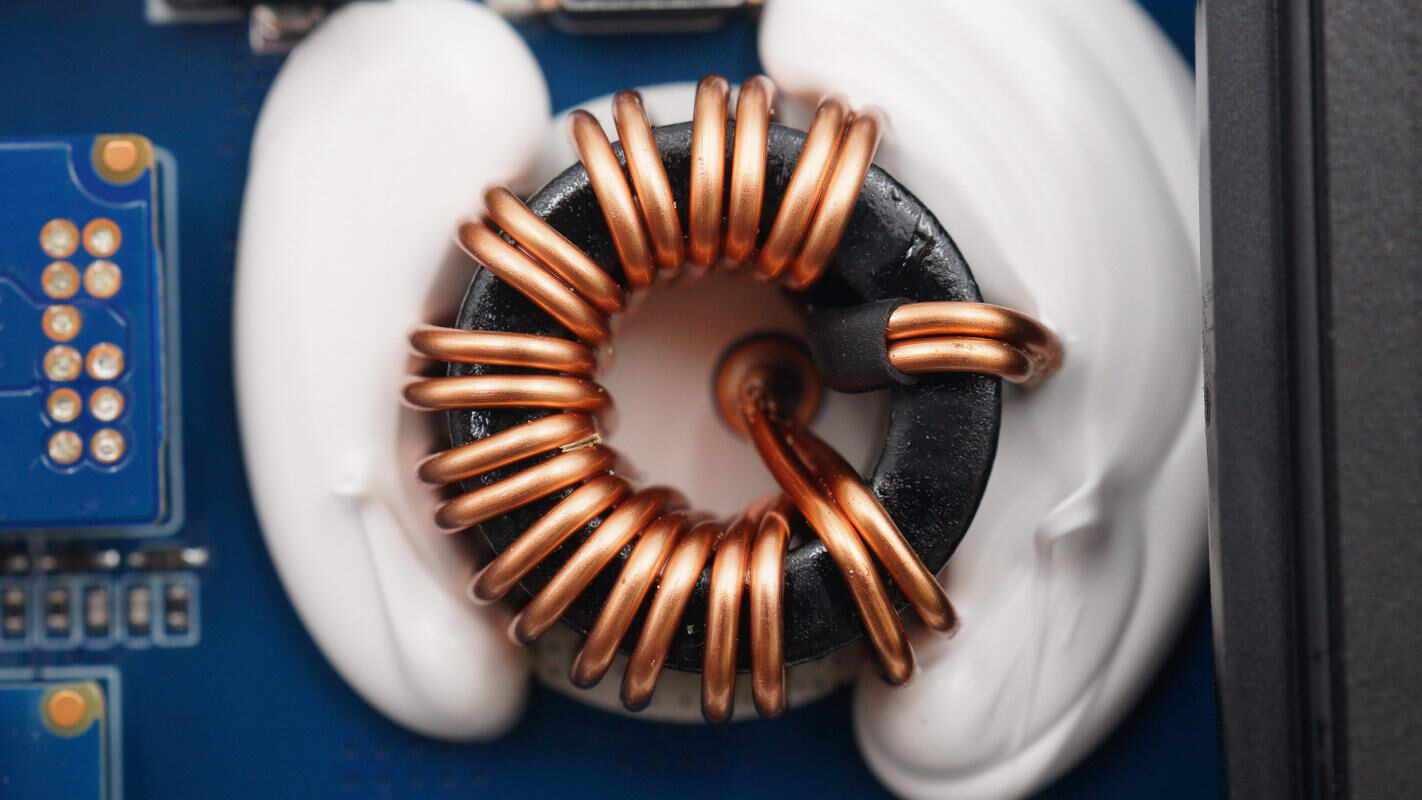

磁環升降壓電感採用雙線並繞，塗有白色膠水固定。

輸入輸出濾波電容來自PolyCap柏瑞凱，為VF系列長壽命SMD電容，規格為220μF25V。

VBUS開關管來自Silan士蘭微電子，絲印P035，型號SVTP035R5NL3，NMOS，耐壓30V，導阻4mΩ，採用PDFN-8-3.3*3.3封裝。

USB-C2，USB-A1和USB-A2接口的SOC晶片同樣採用英集芯IP5389。

搭配使用的同步升降壓開關管採用JSCJ長晶科技CJAC50SN03。

磁環升降壓電感採用雙線並繞，塗有白色膠水固定。

VBUS開關管採用SL士蘭微電子SVTP035R5NL3。

用於兩個USB-A接口的VBUS開關管來自LRC樂山無線電，絲印A20，型號LN8320DT1AG，NMOS，耐壓30V，導阻9.5mΩ，採用DFN3030-8B封裝。

用於太陽能充電輸入的同步升降壓控制器來自南芯科技，型號SC8815，是一款帶I2C接口的同步升降壓充電控制器，同時支持電池反向放電工作。晶片支持VBAT電池端36V高壓工作，因此在適配器電壓高於、低於或者等於電池電壓時，均能保證1-6節鋰電池應用。

當工作系統需要電池提供能量時，SC8815支持電池反向放電工作，輸出設定的電壓，並且放電最高電壓可達36V。用戶通過I2C接口可以很方便地選擇充電/放電模式，設置充電電流、充電電壓、反向放電電壓、限流值、開關頻率及其它參數等。

SC8815內部集成的10位ADC，可以方便用戶實時檢測讀取VBUS/VBAT電壓和電流，另外，SC8815還可以支持適配器和設備的插拔檢測，最大限度的減少外圍電路及PCB Space，使系統設計極大地簡化。SC8815支持內部限流保護、過壓保護、輸出短路保護和過溫保護，從而保證了各種異常情況下的安全。SC8815提供32腳的4x4 QFN封裝。

南芯科技 SC8815 資料信息。

搭配使用的同步升降壓開關管採用JSCJ長晶科技CJAC50SN03。

另外兩顆同型號開關管特寫。

磁環升降壓電感特寫，採用雙線並繞，並打膠加固。

輸入濾波電容規格為470μF35V。

電池端濾波電容規格為680μF25V。

LED調光晶片來自QXMD泉芯，絲印LEDA，型號QX9920，是一款降壓型LED驅動晶片，晶片支持100V輸入電壓，工作頻率為1MHz，支持調光信號輸入，採用SOT23-6封裝。

用於LED燈供電控制的MOS管來自JSCJ長晶科技，型號CJAB55P03A，PMOS，耐壓-30V，導阻6.5mΩ，採用PDFNWB3.3*3.3-8L封裝。

用於LED驅動的MOS管絲印S4480。

47μH合金電感特寫，兩側打膠加固。

太陽能電池輸入端設有一顆絲印4485的MOS管。

兩顆用於輸入控制的MOS管來自JSCJ長晶科技，型號CJAB55P03A。

電池電量計來自CellWise賽微，型號CW2217BAAD，晶片內部集成16bit高精度ADC，支持使用1mΩ取樣電阻，支持高側和低側應用，支持電池電壓，電流，溫度，SOC狀態和循環次數報告，採用DFN12封裝。

5mΩ電流取樣電阻特寫。

液晶螢幕採用塑料框架固定，並粘貼泡棉防塵。

環境光亮度傳感器特寫。

用於固定PCBA模塊的金屬支架特寫。

功能按鍵採用貼片焊接。

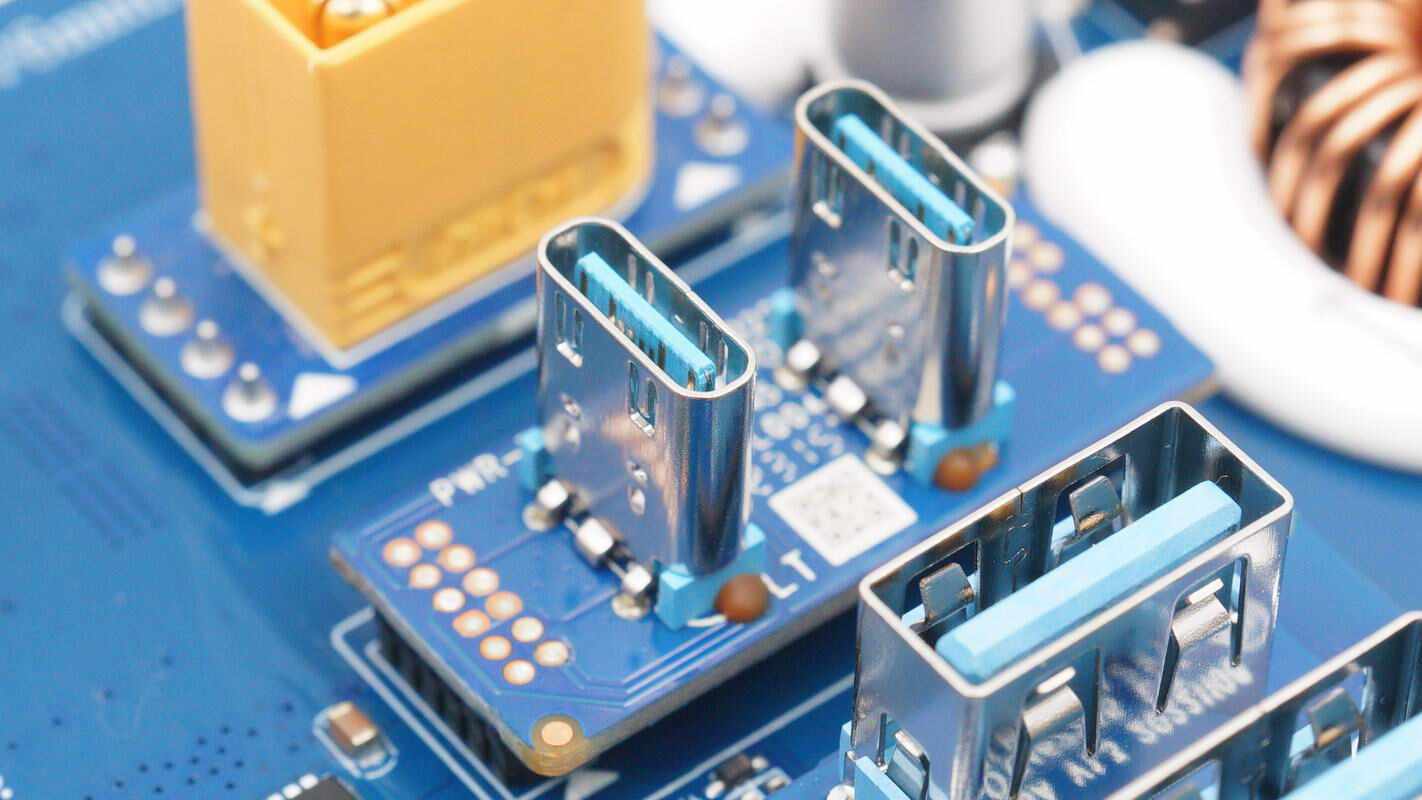

USB-C母座焊接在小板上，小板通過排針焊接連接。

USB-C母座為過孔焊接固定，藍色舌片不露銅。

USB-A母座焊接在小板上，小板通過排針焊接連接。

USB-A母座為過孔焊接固定，內部為藍色舌片。

XT60母座焊接在小板上，小板通過排針焊接連接。

XT60母座來自JBoCnt竣鉑連接器，用於太陽能充電輸入。

全部拆解一覽，來張全家福。

充電頭網拆解總結

最後附上安克548移動電源的核心器件清單，方便大家查閱。

安克548移動電源採用柱狀外觀設計，在頂部設有摺疊式LED照明燈，支持發光角度調節，便於收納和使用。機身側面設有液晶螢幕，可以顯示移動電源的參數信息和運行狀態。移動電源內置60000mAh磷酸鐵鋰電池，USB-C接口具備60W輸入和輸出功率，多個接口可同時為筆記本電腦和手機充電。

充電頭網通過拆解了解到，安克這款移動電源內部由電池組和PCBA模塊組成，頂部設有LED照明燈。電池組由15節利維能26700磷酸鐵鋰電池組成，單節容量為4000mAh，3並5串連接。電池組設有保護板，採用賽微CW1274保護晶片，並設有均衡電路。電池組配有保險絲和熱敏電阻進行過流保護和溫度檢測。

移動電源內置三路同步升降壓電路，兩路使用英集芯IP5389同步升降壓SOC晶片，晶片內部集成協議功能和MCU，用於USB-C接口輸入輸出，一路使用南芯科技SC8815同步升降壓控制器用於太陽能輸入為移動電源充電。設有東軟載波ES32F0283LT MCU用於螢幕顯示和移動電源整機控制。內部PCBA模塊塗有三防漆，電感和電容元件打膠加固，整體做工紮實，用料可靠。
