機身背面貼有信息貼紙。

貼紙標註了產品參數和注意事項。

逆變器MPPT電壓範圍：27~37V，最高直流輸入電壓48V，最大輸入電流12A，短路電流15A。運行頻率範圍59.3~60.5Hz，功率因數0.95，最大交流輸出功率：270VA，環境溫度：-40~65℃。

逆變器輸出電壓為183~229Vac和211~264Vac兩檔。

逆變器外殼固定螺絲特寫。

逆變器側面粘貼標籤，標註型號和序列號。

逆變器側面接線一覽，依次為交流輸出端子，MC4直流接線端子和工作指示燈。

交流輸出導線長度約為44cm。

連接器採用塑料外殼。

連接器內部插針特寫。

MC4接線在外殼上印有正負極，右側設有指示燈。

MC4連接器採用卡扣和凹槽設計，內部設有防水密封膠圈。

測得接線長度約為14cm。

LED工作指示燈特寫。

測得逆變器不帶安裝掛板的長度約為174.15mm。

逆變器機身寬度約為178.69mm。

逆變器機身厚度約為32.06mm。

逆變器整機重量約為1930g。

ENPHASE ENERGY S280光伏併網微型逆變器拆解

看完ENPHASE ENERGY這款光伏併網微型逆變器的外觀展示，下面就進行拆解，一起看看內部的用料和設計。

首先擰下固定螺絲，沿接縫處拆開鋁合金外殼，殼體內部採用黑色灌封膠填充。

灌封膠完整轉印PCB元器件形狀，酷似翻砂模具。

PCBA模塊使用螺絲固定在另一半殼體內部。

太陽能板正負極導線通過焊接連接。

用於固定輸入線的塑料支架特寫。

交流輸出導線通過焊接連接。

擰下固定螺絲，取出PCBA模塊，另一半殼體內部同樣填充灌封膠。

LED工作指示燈設有遮光膠套。

輸出導線焊點特寫。

焊接拆下正負極連接導線和交流輸出導線，繼續進行拆解。

逆變器內部PCBA模塊一覽，右側為直流輸入端，設有四顆濾波電容，左下角設有升壓變壓器，右側設有兩顆驅動器。在升壓變壓器上方設有調製開關管，中間位置設有主控晶片，上方設有EMI濾波電路，氣體放電管和壓敏電阻。

PCBA模塊背面焊接升壓開關管，輔助電源晶片，緩衝器，存儲器。右側焊接兩顆隔離驅動器用於調製開關管驅動。

3mΩ取樣電阻用於逆變器輸入電流檢測。

輸入端濾波電感特寫。

輸入濾波電容採用塑料支架固定。

濾波電容來自貴彌功，為KY系列長壽命電解電容，規格為50V3900μF。

另一側兩顆濾波電容規格相同。

逆變器主控晶片來自ENPHASE，晶片絲印480-00025-01 MB8AC3100 E1。

25.000MHz時鐘晶振特寫。

存儲器來自華邦，型號W25Q64FVSIG，容量為8MB，採用SOIC8封裝。

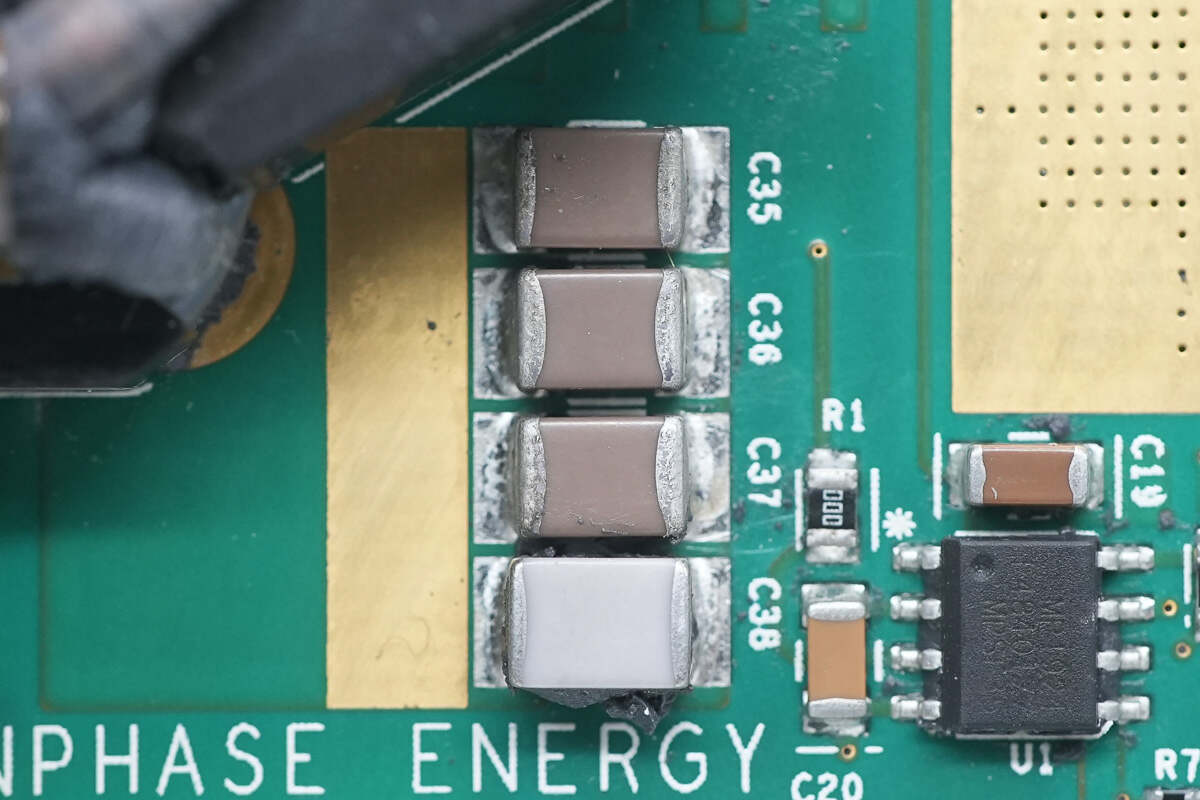

10顆MLCC電容並聯用於輸入濾波。

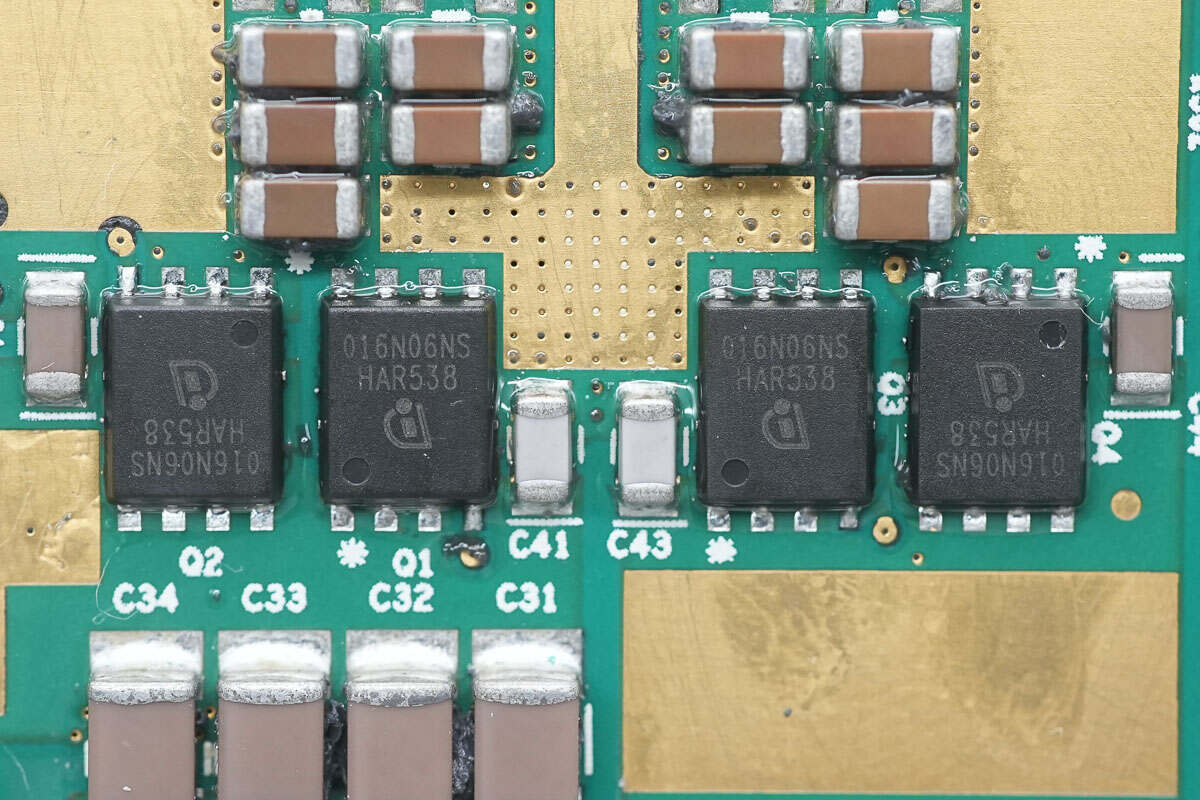

4顆升壓開關管來自英飛凌。

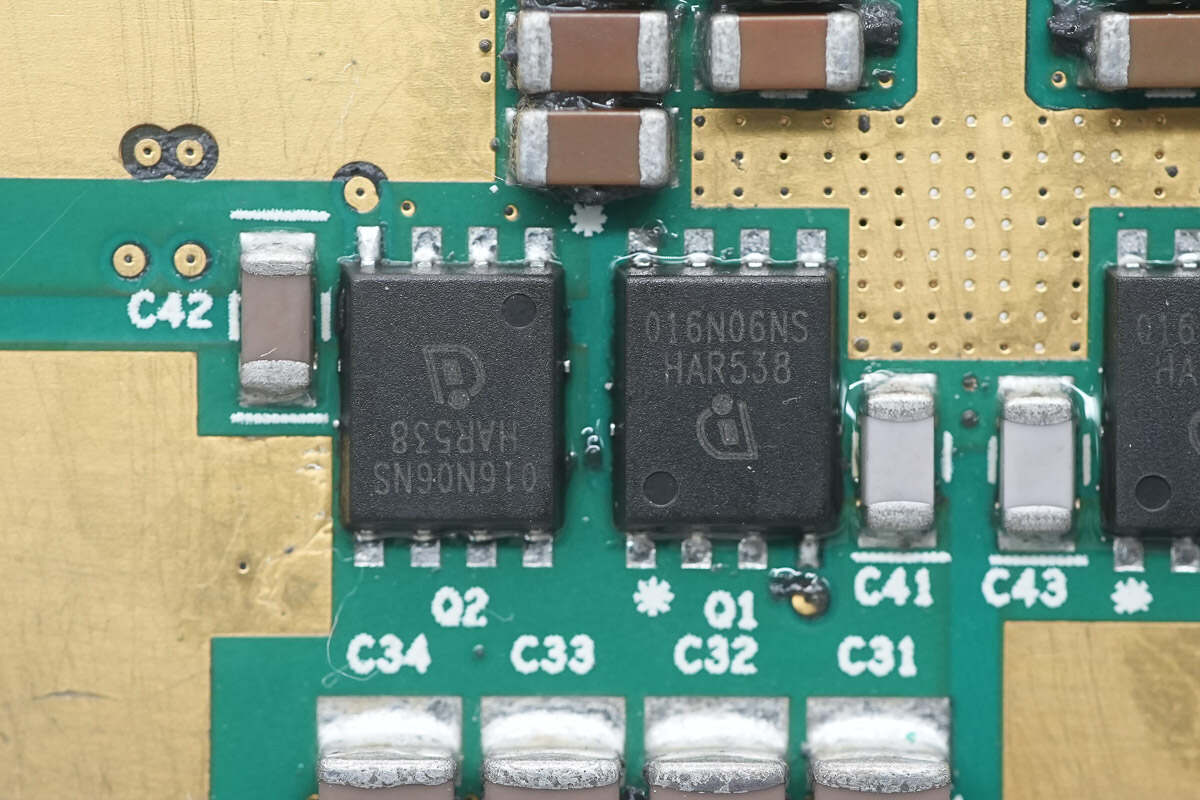

開關管型號BSC016N06NS，NMOS，耐壓60V，導阻1.6mΩ，採用PG-TDSON-8封裝。

四顆並聯的諧振電容特寫。

另一面還焊接四顆諧振電容，正反面諧振電容並聯連接。

用於驅動低壓開關管的驅動器來自MPS芯源半導體，型號MP1924，是一顆耐壓100V，輸出電流4A的半橋驅動器，晶片內部集成自舉二極體，採用SOIC-8封裝。

另一顆驅動器型號相同，兩顆用於升壓MOS管驅動。

升壓變壓器特寫，圓形磁芯採用卡扣固定。

變壓器初級設有電流互感器。

變壓器次級焊接半導體放電管，絲印P31C，用於輸出過壓保護。

用於輸出調製的四顆開關管特寫。

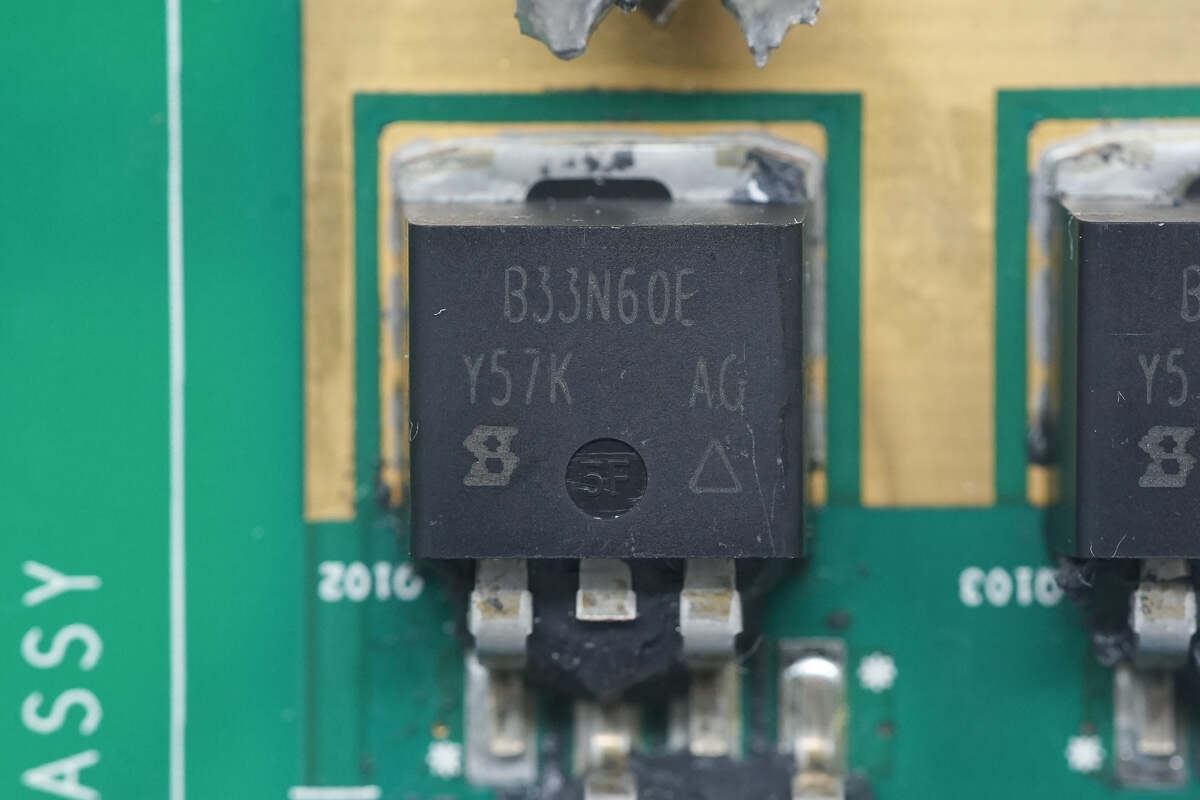

開關管來自VISHAY威世，型號SiHB33N60E，NMOS，耐壓650V，導阻99mΩ，採用TO-263封裝。

用於驅動輸出調製開關管的驅動器來自SKYWORKS思佳訊，型號Si8238AD，是一顆雙通道隔離驅動器，具備4A輸出電流，用於輸出調製MOS管驅動。

用於檢測輸出電流的電流互感器特寫。

兩顆薄膜電容來自TDK，規格為0.47μF。

壓敏電阻來自TDK，型號為S14K150，用於吸收過壓浪涌。

另一顆壓敏電阻型號相同。

半導體放電管絲印P26D，用於吸收浪涌過電壓。

兩顆Y電容規格為4.7nF。

濾波電感來自FALCO。

薄膜電容規格為0.47μF。

兩顆Y電容規格為4.7nF。

輸出保險絲來自力特，規格為3.15A 300V。

另一顆保險絲規格相同。

3mΩ取樣電阻用於檢測輸出電流。

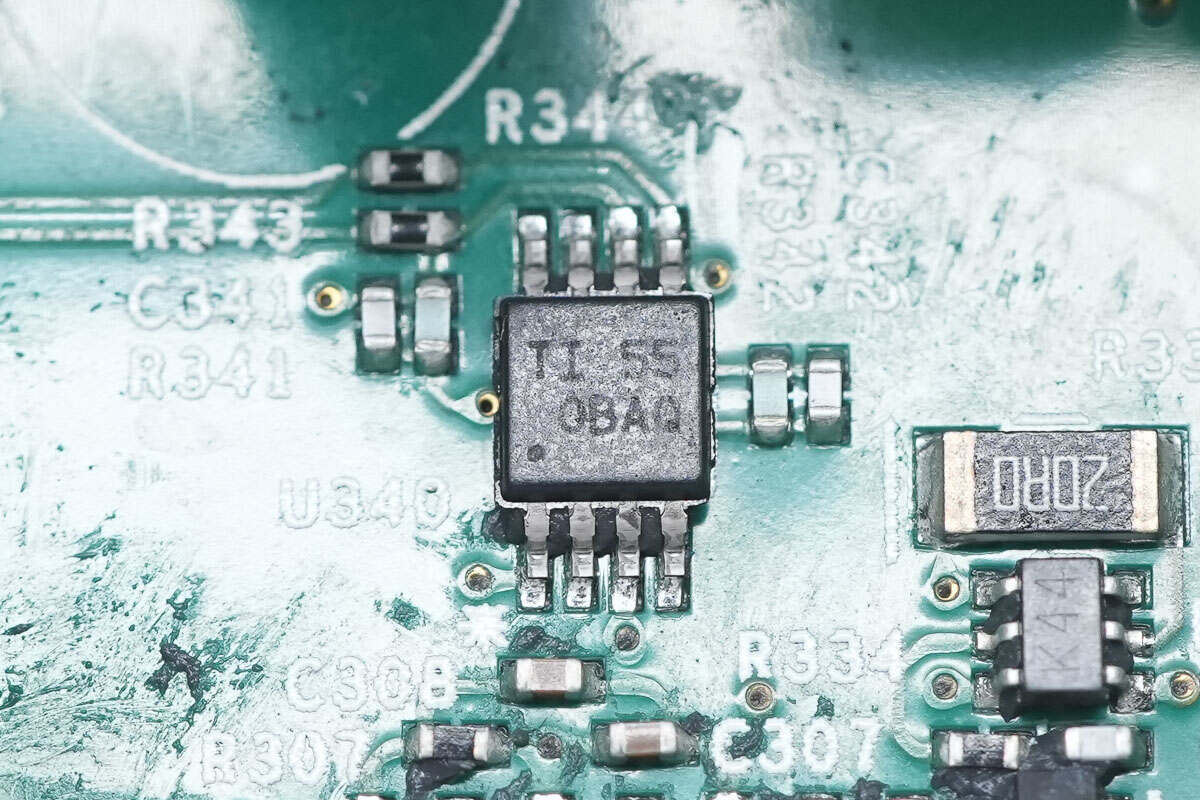

用於輸出電流檢測的運放來自TI德州儀器，絲印OBAQ，型號OPA2333，供電電壓為1.8~5.5V，具備軌對軌輸入輸出，採用VSSOP封裝。

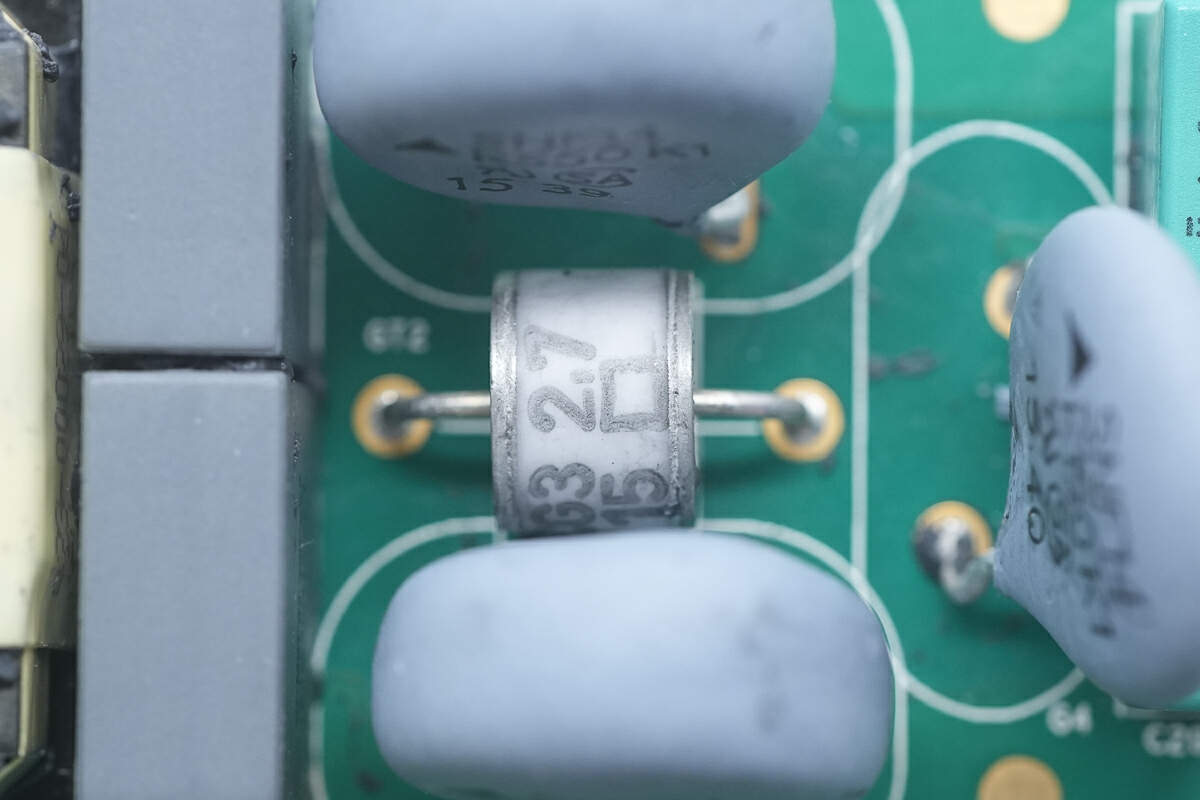

氣體放電管與壓敏電阻串聯用於吸收浪涌。

壓敏電阻來自TDK，型號為S14K150。

4.7nF薄膜電容特寫。

濾波電感磁芯纏繞膠帶絕緣。

薄膜電容來自廈門法拉電子，規格為0.15μF。

三顆壓敏電阻特寫，均來自TDK。其中兩顆型號為S15K550，串聯連接。

另一顆壓敏電阻通過放電管連接。

壓敏電阻型號為S14K150。

輸出端兩顆Y電容特寫，容量為1nF。

開關電源晶片來自安森美，型號NCP1031，晶片內部集成開關管和電流取樣電阻，晶片內置200V耐壓開關管和啟動電路，適用於48V電信應用，42V汽車應用和12V輸入應用。晶片支持6W輸出功率，採用SO-8封裝。

輔助電源變壓器特寫。

比較器來自TI德州儀器，絲印RAI，型號TLV3201，是一顆低延遲低靜態電流比較器，具備推輓輸出，採用SOT23封裝。

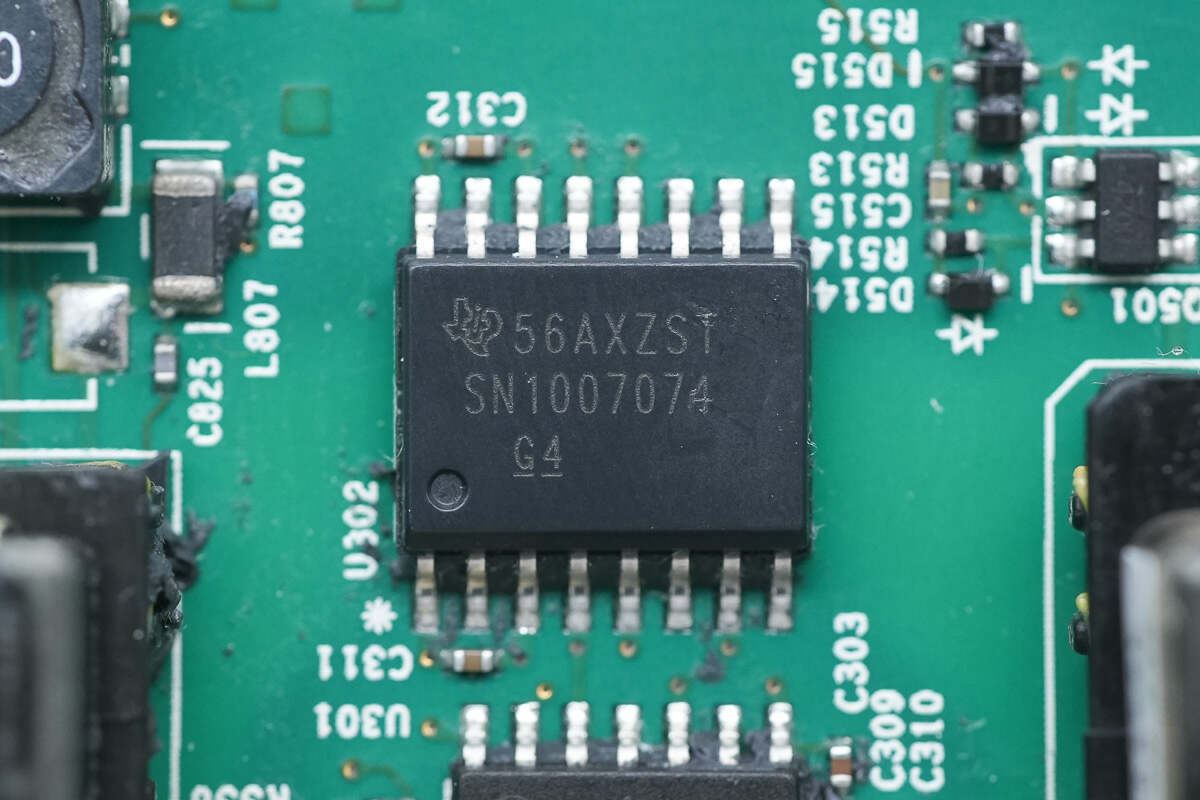

隔離通信晶片來自TI德州儀器，絲印SN1007074。

MCU來自芯科科技，型號C8051T604，是一顆混合信號MCU，晶片內部集成25MHz主頻的8051內核，集成ADC和比較器，採用SOIC14封裝，現已停產，新產品型號為C8051F300系列。

變壓器用於為隔離採樣電路和隔離驅動器供電。

用於驅動變壓器的開關管特寫。

隔離變壓器用於通信。

隔離電感特寫。

74LVC541A緩衝器來自NXP恩智浦，具備三態輸出，採用TSSOP20封裝。

另一顆緩衝器型號相同。

兩顆TVS二極體來自ST意法半導體，絲印BBZ，型號SMBJ5.0CA，用於過電壓保護。

用於指示逆變器工作狀態的LED指示燈特寫。

一顆繞線電感特寫。

全部拆解一覽，來張全家福。

充電頭網拆解總結

ENPHASE ENERGY S280光伏併網微型逆變器採用鋁合金外殼，通過自然對流散熱，支持-40~65℃環境溫度。逆變器輸出功率為280VA，支持208/240Vac輸出電壓，可由管理系統控制。逆變器支持60片光伏組件，最高輸入電壓為48V，支持27-37V峰值功率跟蹤，最大短路電流為15A。

充電頭網通過拆解到，這款逆變器PCBA模塊採用螺絲固定在殼體內部，填充灌封膠密封。逆變器內部採用ENPHASE定製主控晶片，輸入端採用貴彌功電解電容濾波，並使用英飛凌開關管升壓，輸出調製採用威世開關管，輸出採用壓敏電阻和氣體放電管串聯進行過壓保護，設有保險絲進行過流保護，內部用料均為全球知名品牌，確保長時間可靠運行。
