充電頭網拿到了綠聯一款65W氮化鎵快充充電器，這款充電器採用綠聯旗下新一代快充時尚外觀設計，整體小巧精緻，同時配有摺疊插腳，便於日常攜帶與收納。
充電器還配備時下主流USB-C接口，支持最大65W快充，足以滿足筆電到手機等設備的快充需求。下面充電頭網就帶來綠聯這款65W氮化鎵充電器的拆解，一起看看內部的方案和用料。
綠聯65W氮化鎵快充充電器開箱
包裝盒正面印有UGREEN綠聯品牌、充電器名稱、外觀以及賣點等，採用了氮化鎵技術和智能溫控技術，可為手機、平板等設備快充，60分鐘可為MacBook Air 13充電70%。
背面印有充電器參數和商家信息。
包裝盒上參數特寫，下面到產品實物展示環節再介紹。
包裝內含充電器和產品保修卡。
綠聯65W氮化鎵充電器X550延續經典ID設計，機身正背面外殼噴刷銀灰色塗料，高光亮面邊框裝飾，整體十分商務范。

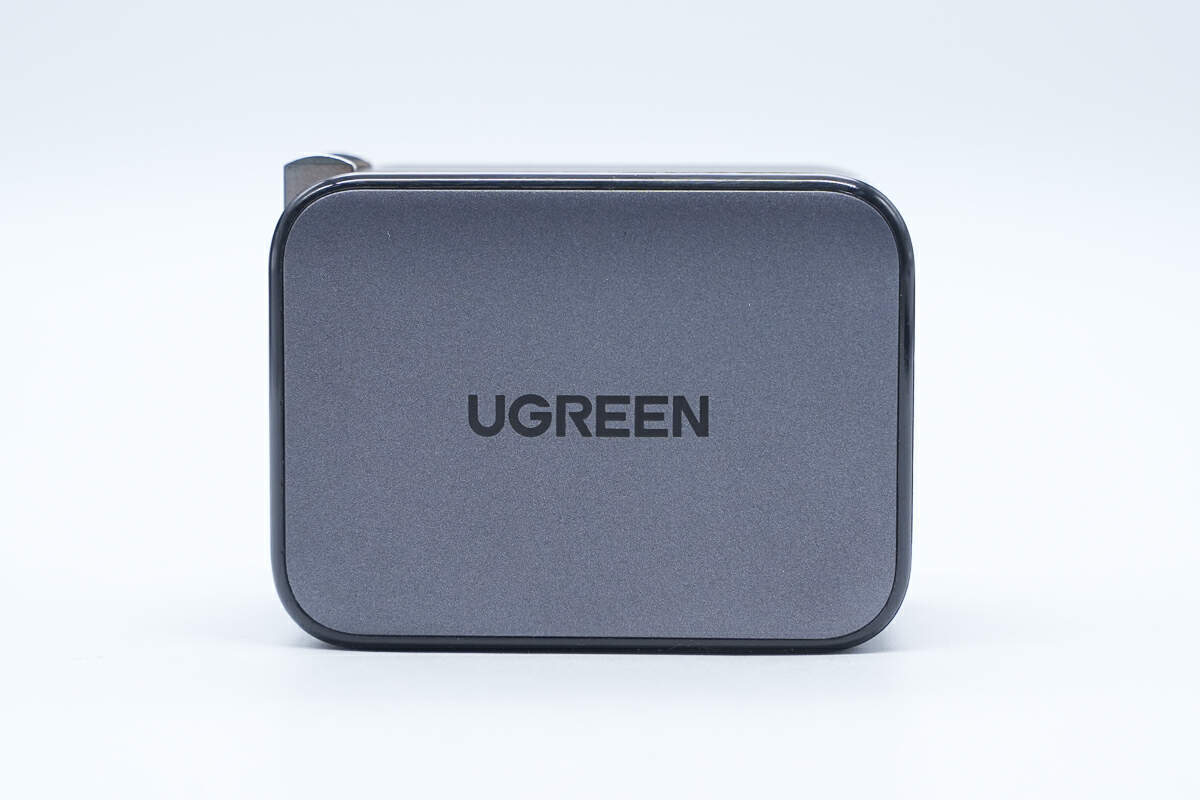

機身正面印有UGREEN品牌。

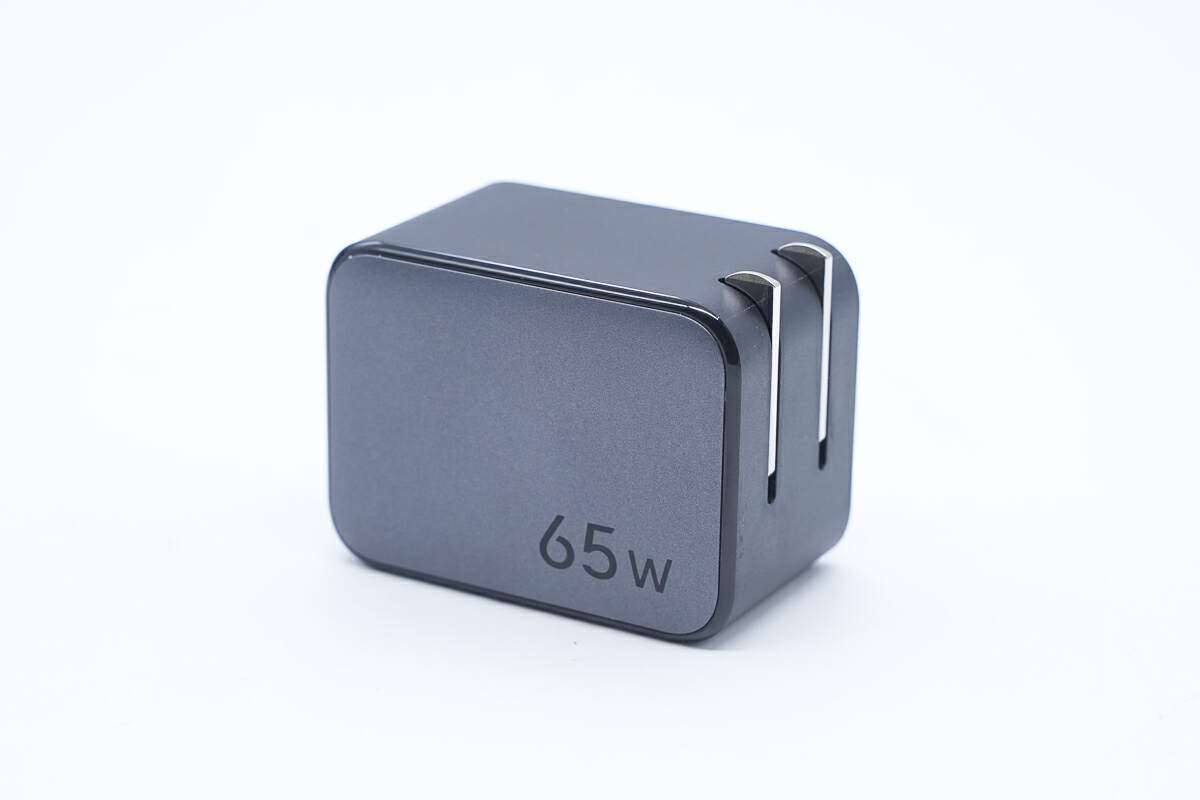

背面右下角印有65W字樣。
側身外殼上印有產品參數。
充電器參數特寫
型號：X550
輸入：100-240V~50/60Hz 1.8A Max
USB-C 輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A
輸出總功率：65W Max
製造商：深圳市綠聯科技股份有限公司
充電器通過了CCC認證。
充電器配備可摺疊國標插腳。
輸出端配置單USB-C接口，接口上下分別印有USB-C和筆電、手機標識。
實測充電器機身長度為54.24mm。
寬度為40.62mm。
厚度為33.79mm。
和蘋果61W充電器對比，體積優勢明顯。
充電器拿在手上的大小直觀感受，小巧精緻。
另外測得充電器凈重約為104g。
使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充電協議。
PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V4.5A一組PPS電壓檔位。
使用這款充電器給蘋果iPhone 15 Pro Max充電，測得充電器接口端輸出功率約為26.29W。
給蘋果MacBook Pro充電，測得充電功率約為59W。
綠聯65W氮化鎵快充充電器拆解
切割開充電器外殼取出PCBA模塊。
殼體對應插腳處貼有膠帶絕緣。
PCBA模塊正面器件間填充灰色導熱膠，一側貼有保護海綿。
模塊底部覆蓋導熱墊。
測得PCBA模塊長度為47.33mm。
寬度為35.27mm。
厚度為27.18mm。
將導熱膠清理乾淨，主板上還設有四塊小板，充分利用內部空間，器件布局緊湊。
主板背面設有開關電源主控晶片以及貼片Y電容。
輸入端一覽，主板前端設有濾波電感、高壓濾波電解電容等，突出部分焊接一塊小板。
將小板拆下，正面設有共模電感和安規X2電容。
小板另一面設有貼片保險絲以及整流橋。
貼片保險絲來自藍寶，額定電流3.15A。
共模電感雙線繞制，用於濾除EMI干擾。

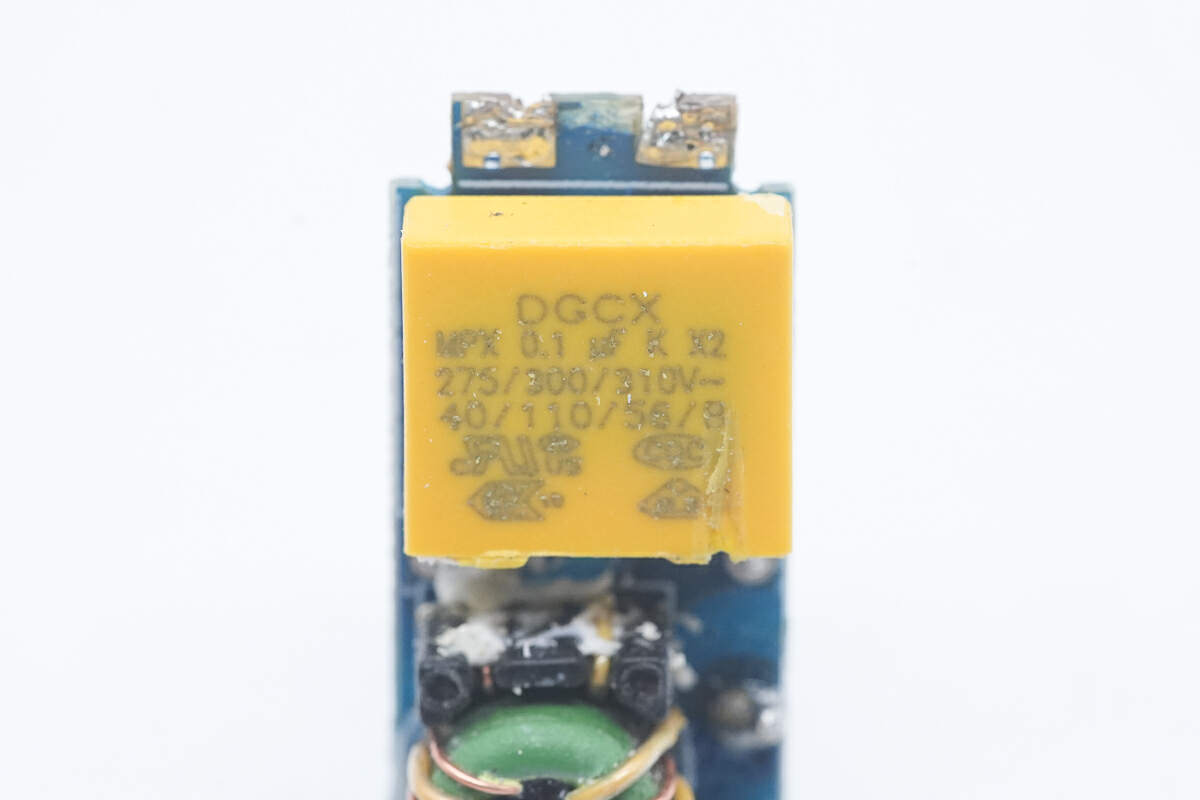

安規X2電容來自DGCX成希電子，容量0.1μF。
NTC熱敏電阻特寫，用於抑制上電浪涌電流。
整流橋來自Huxn慧芯，型號RHBS810，為快恢復型，規格為8A 1000V。
兩顆高壓濾波電解電容來自AiSHi艾華，規格為400V 27μF。
濾波電感外套絕緣管。
模塊一側設有主控晶片供電電容以及兩顆高壓濾波電解電容，其中一顆還套有絕緣膠套。
兩顆高壓濾波電解電容也是來自艾華。
規格都是400V 27μF。
主控晶片供電電容來自豐賓，規格為100V 10μF。
模塊另一側除設有NTC熱敏電阻和熱保護器外，還有變壓器以及輸出端的同步整流小板。
小板正面設有同步整流管以及焊接銅塊增加散熱面積。
板子背面對應銅塊處露銅加錫幫助散熱。
電源主控晶片SC3107C來自南芯科技的全集成晶片系列POWERQUARK。該晶片採用南芯自研的全集成高壓隔離封裝，內置了原邊控制器，氮化鎵功率管，高速隔離數字通訊模塊SC-PQLINK，同步整流控制器和協議晶片。實現了用一顆晶片替代傳統方案中的五顆晶片。
POWERQUARK系列晶片的高集成度大幅度減少充電器外圍元件數量，具備開發周期短，產品性價比高的優勢。晶片內置的高速數字隔離通信模塊SC-PQLINK，不僅帶來比光耦更高的系統可靠性，同時還實現了次級控制。晶片利用次級控制優勢實現了原邊軟開關和主動式同步整流，提升了電源的整體效率，並降低散熱要求。
POWERQUARK系列晶片內部集成了協議功能，支持UFCS融合快充，PD快充以及多種主流私有定製協議。晶片內部還集成了軟啟動，供電過壓保護，逐周期電流限制，輸入欠壓保護，輸出過壓保護，輸出過電流保護和輸出短路保護等多種功能和保護。為快充電源的穩定和安全保駕護航。
變壓器特寫。
貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用於氮化鎵快充這類高密度電源產品中。料號為TMY1102M。
特銳祥專注於被動元器件的研發、生產及銷售，註冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力於陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化矽PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。
同步整流管來自上海維安，型號WMB080N10L，NMOS，耐壓100V，導阻6.3mΩ，採用PDFN5060-8L封裝。
輸出端一覽，USB-C母座焊接在小板上，左側設有一顆輸出濾波固態電容，主板上設有一顆輸出VBUS開關管。
同步整流輸出濾波固態電容特寫，規格為25V 1000μF。
USB-C母座特寫。
全部拆解一覽，來張全家福。
充電頭網拆解總結
最後附上綠聯65W氮化鎵充電器的核心器件清單，方便大家查閱。
綠聯65W氮化鎵充電器延續新一代家族外觀設計，機身尺寸做得相當小巧，加上配置摺疊插腳，便攜屬性拉滿。接口兼容FCP、SCP、AFC、QC3.0、PD3.0、PPS等主流快充協議，實測為手機、筆電充電的功率表現都不錯，可以滿足用戶日常快充需求。
充電頭網通過拆解了解到，綠聯這款氮化鎵充電器採用南芯科技POWERQUARK高集成度晶片方案，在反激電源架構上實現了ZVS功能，大幅度提升電源的轉換效率。同時用一顆晶片便實現了傳統充電器中五顆晶片才能實現的功能。
本次拆解實例可見在功率器件方面僅需配置一顆同步整流管和輸出VBUS開關管，大大簡化了電路設計，在系統成本、可靠性以及加速產品上市等方面更具優勢。回到充電器本身，還使用艾華品牌電容濾波，器件打膠幫助散熱，做工用料可靠。
